Измерение зазоров с использованием калиброванного пластмассового стержня Plastigage
Для измерения зазора в шатунных подшипниках коленчатого вала необходимо использовать калиброванный пластиковый стержень Plastigage.

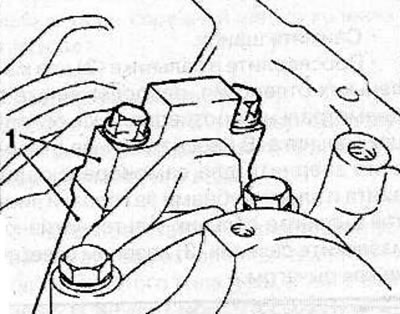

Нанесите метки (1) определяющие взаимное положение шатуна и крышки шатуна.
Выверните болты и снимите крышку и вкладыш шатунного подшипника. Очистите вкладыш, крышку и шейку коленчатого вала.

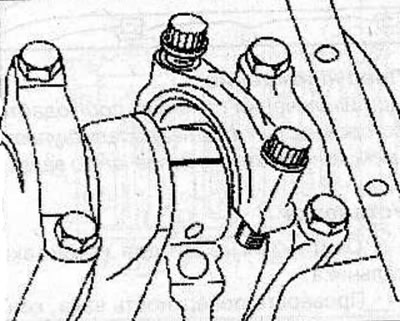

Отрежьте кусочек пластикового калиброванного стержня Plastigage, длина которого равна ширине подшипника, и уложите его вдоль оси коленчатого вала на шейку шатунного подшипника.
Установите крышку шатунного подшипника с вкладышем и закрепите ее болтами, затянув их моментом 54 Н·м.
Предупреждение! Не проворачивайте коленчатый вал.

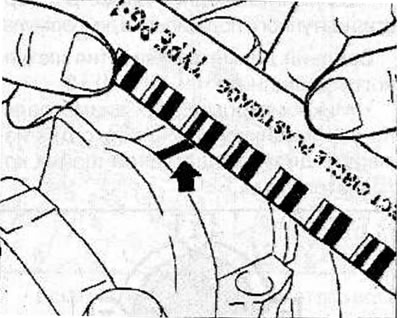

Отверните болты и снова снимите крышку шатунного подшипника. Сравните ширину деформированного пластикового стержня Plastigage с измерительной шкалой, нанесенной на упаковке пластикового стержня. По шкале определите зазор.
Если зазор превышает 0,08 мм, проверьте диаметр шейки коленчатого вала. Если диаметр шейки коленчатого вала соответствует требуемому, замените в комплекте вкладыши шатунного подшипника коленчатого вала.

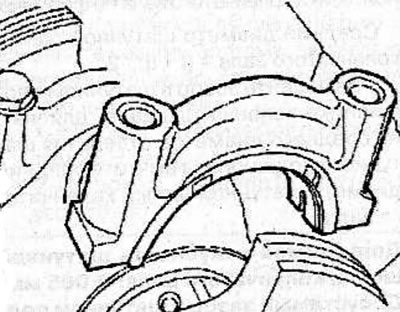

Установите крышки шатунов на шатуны и закрепите новыми болтами, затянув их моментом 54 Н·м.
Измерение зазоров с использованием нутромера и микрометра
Примечание. Для измерения зазоров в шатунных подшипниках с использованием нутромера и микрометра коленчатый вал должен быть снят с двигателя.
Установите вкладыши шатунного подшипника в шатун и крышку шатуна.
Установите крышку шатуна на шатун и закрепите болтами, затянув их моментом 54 Н·м. При проверке зазоров в шатунных подшипниках болты крепления крышки шатуна могут использоваться многократно.

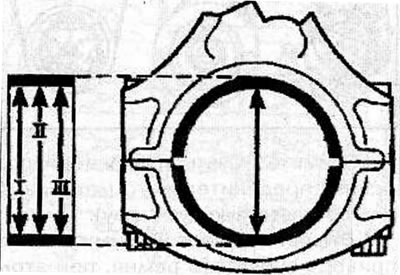

Нутромером измерьте внутренний диаметр шатунного подшипника коленчатого вала.
Вычислите средний диаметр отверстия шатунного подшипника по формуле:
Средний диаметр отверстия шатунного подшипника = (I + II + III): 3

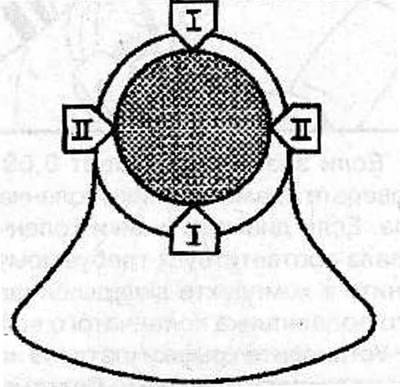

Микрометром в двух диаметрально перпендикулярных плоскостях измерьте диаметр шатунной шейки коленчатого вала.
Вычислите средний диаметр шатунной шейки коленчатого вала по формуле:
Средний диаметр шатунной шейки коленчатого вала = (I + II) : 2
Вычислите зазор в шатунном подшипнике коленчатого вала, для чего из среднего диаметра отверстия шатунного подшипника вычтите средний диаметр шатунной шейки коленчатого вала.
- Допустимая конусность шатунной шейки коленчатого вала: 0,005 мм
- Допустимый зазор в шатунном подшипнике коленчатого вала: 0,08 мм.
