Топливный бак (Opel Frontera B)

Топливный бак расположен под днищем задней части автомобиля, что увеличивает безопасность и пространство багажного отделения.

Чтобы исключить вытекание топлива при столкновении автомобиля установлен клапан защиты, исключающий вытекание топлива при переворачивании, автомобиля.

Предупреждение! Бензин взрывоопасен, поэтому при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите.

Снятие

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Перед снятием топливного бака откачайте из него топливо.

Отсоедините от топливного бака провод соединения с «массой».

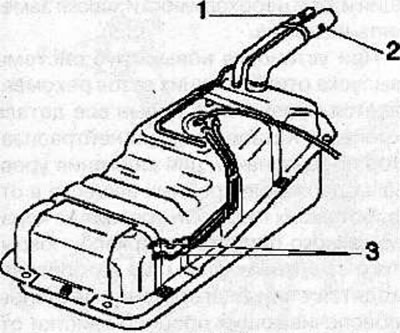

Отсоедините шланг (2) заправочной горловины и вентиляционный шланг (1) от топливного бака.



Отсоедините топливопроводы (3) от топливного бака.

Установите домкрат под топливный бак, проложив между ними деревянный брусок.

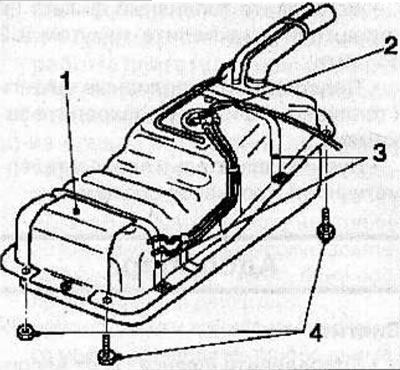

Отверните 3 болта и гайку (4) крепления топливного бака к кронштейнам. Немного опустите топливный бак и отсоедините разъем (2) от топливного бака.



Снимите топливный бак с кронштейна.



Выверните болт и снимите защитный элемент (1) топливного бака.

Выверните болты и снимите ленты (3) крепления топливного бака.

Снимите с топливного бака блок топливного насоса и датчика уровня топлива (см. соответствующую главу).

Предупреждения:

• Даже в пустом топливном баке есть пары топлива, которые взрывоопасны, поэтому соблюдайте осторожность. Любой ремонт топливного бака или топливоналивной горловины должен выполняться специалистом, который имеет опыт выполнения критических и потенциально опасных работ. Даже после очистки и промывки топливного бака в нем имеются взрывоопасные пары топлива.
• Снятый топливный бак должен быть расположен вдали от открытого огня, искрящихся устройств, открытых пожароопасных световых приборов и мест курения.

Установка

Установите в топливный бак блок топливного насоса и датчика уровня топлива (см. соответствующую главу).

Установите ленты крепления топливного бака.

Установите защитный элемент топливного бака.

Домкратом поднимите топливный бак.

Подсоедините разъем к блоку топливного насоса и датчику уровня топлива.

Болтами и гайкой закрепите топливный бак к кронштейну, затянув их моментом 67 Н·м.



Подсоедините шланг заправочной горловины и вентиляционный шланг к топливному баку.

Подсоедините топливопроводы к топливному баку.

Подсоедините к топливному баку провод соединения с «массой».

Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Залейте топливо, пустите двигатель и проверьте герметичность топливной системы.
