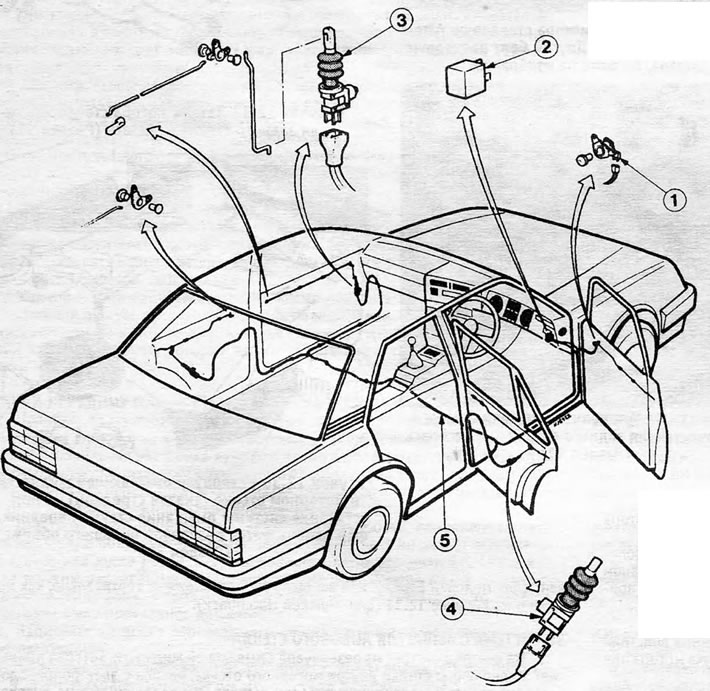

Рисунок 12.41. Компоненты системы центрального дверного замка: 1. Выключатель на двери водителя; 2. Предохранительный выключатель; 3. Вспомогательный мотор (передняя дверь); 4. Вспомогательный мотор (задняя дверь); 5. Электропроводка
1. Система центрального замка обеспечивает, посредством использования вспомогательных моторов и соответствующей электропроводки то, что все пассажирские двери запираются автоматически после того, как запирается замок двери водителя. Запирание или отпирание водительской двери, снаружи или изнутри, приводит к автоматическому отпиранию или запиранию всех остальных дверей.
2. Специальный предохранительный выключатель, расположенный под передней панелью, отпирает все двери в случае аварии или лобового столкновения.
3. Если по каким-либо причинам система центрального замка не действует, все двери по-прежнему можно будет отпирать и запирать вручную.
Выключатель двери водителя — снятие и установка

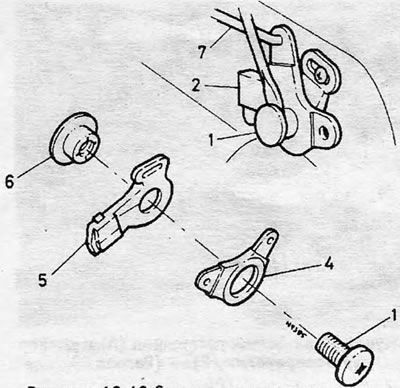

Рисунок 12.42. Снятие выключателя двери водителя: 1. Центральная шпилька; 2. Штекеры электропроводки; 4. Передающий рычаг; 5. Контактная пластина; 6. Прокладка; 7. Связывающие элементы
4. Снимите внутреннюю декоративную панель двери (см. Главу 11). Отсоедините водозащитный экран вокруг выключателя.
5. Отсоедините штекер электропроводки от выключателя — все штекеры разного размера, поэтому их невозможно подсоединить неправильно.
6. Снимите центральную шпильку и шуруп, который крепит выключатель к двери. Снимите детали выключателя с двери, отсоединив действующий рычаг от связывающих элементов.
7. Устанавливайте детали на место, выполняя вышеописанные действия в обратном порядке. Перед тем, как затянуть шуруп контактной пластины, поместите пластину на середину ее хода в прорези (см. Рисунок 12.43). Проверьте, что выключатель работает должным образом перед установкой внутренней декоративной панели двери.

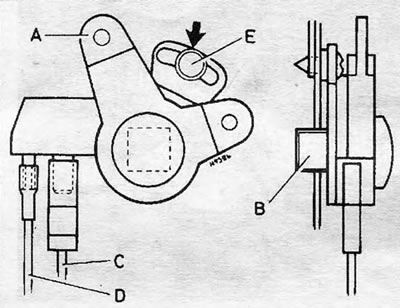

Рисунок 12.43. Установка выключателя двери водителя: отрегулируйте прорезь в центральном положении (указано стрелкой) → А. Передающий рычаг; В. Прокладка; С. Коричневый/белый провод; D. Серый провод; Е. Шуруп контактной пластины
Вспомогательный мотор — снятие и установка

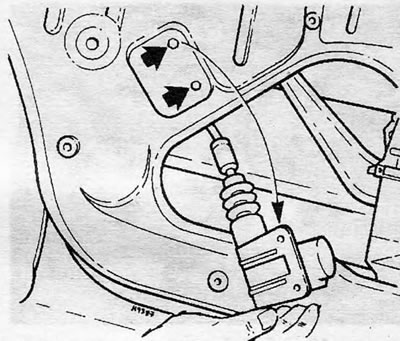

Рисунок 12.44. Снятие вспомогательного мотора с двери — стрелками указаны крепежные болты

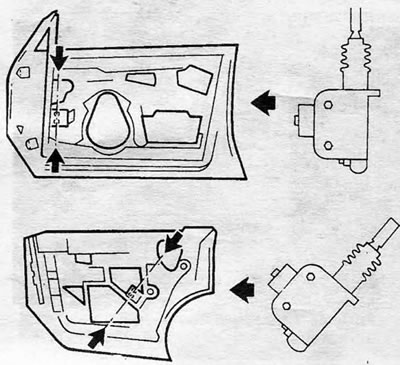

Рисунок 12.45. Местоположение вспомогательных моторов системы центрального замка на передней двери (вверху) и на задней двери (внизу) — Устанавливайте моторы в положении, определяемом стрелками
8. Снимите внутреннюю декоративную панель двери (см. Главу 11). Отсоедините часть водозащитного экрана для получения доступа к мотору.
9. Отверните два болта, которые крепят мотор к двери. Отсоедините механические связывающие элементы и электроштекер и снимите мотор.
10. Устанавливайте на место путем выполнения вышеописанных действий в обратном порядке. Используйте новые самозапирающиеся специальные болты, М6х8 мм, которые можно приобрести у вашего дилера GM. Проверьте правильность функционирования перед установкой на место декоративной панели двери.
Модификация замка задней двери — Hatchback с 1985 года выпуска
11. Цилиндр замка задней двери можно повернуть в одно из трех положений, которые оказывают влияние на действие системы центрального замка по отношению к замку задней двери, как показано на Рисунке 12.46.

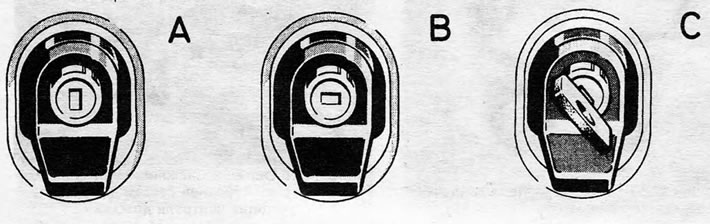

Рисунок 12.46. Модификация замка задней двери — система центрального замка А. Заперто - заднюю дверь возможно открыть без того, чтобы открывать систему центрального замка; В. Незаперто - заднюю дверь возможно открыть только тогда, когда открыта система центрального замка; С. Независимое положение - заднюю дверь можно открыть даже если система центрального замка заперта. Кнопку и ключ следует нажать для высвобождения замка задней двери. Для того, чтобы извлечь ключ, верните его в положение А или В после того, как задняя дверь будет открыта
Предохранительный выключатель и реле — снятие и установка
12. Отсоедините аккумулятор.
13. Высвободите декоративные защелки, которые крепят боковую панель в нижней части со стороны водителя, используя отвертку с широким лезвием.
14. Снимите панель, отсоедините штекеры электропроводки и снимите предохранительный выключатель или реле, в зависимости оттого, что именно установлено.
15. Установка на место производится выполнением вышеописанных действий в обратном порядке.
