Zafira A (1999-2005, benzín)

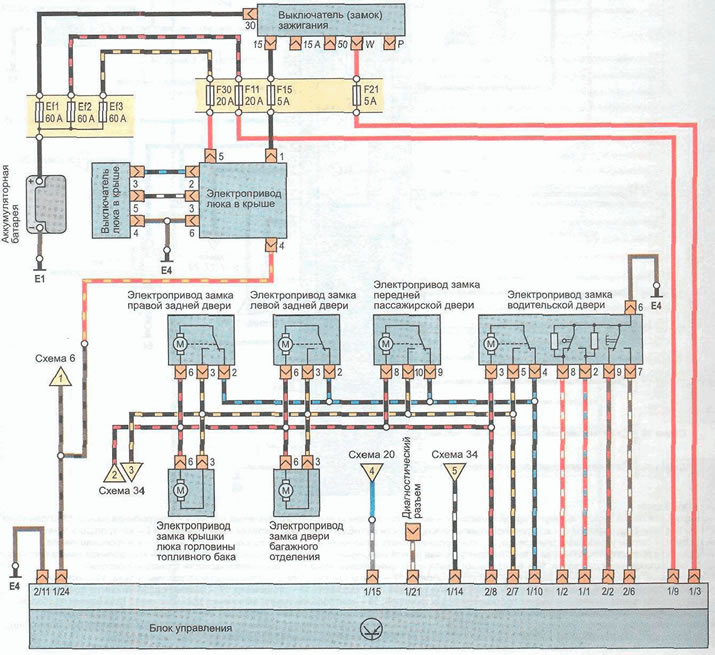

Schéma 25. Elektrický pohon zámku dverí (Opel Zafira A)

Schéma 25. Elektrický pohon zámku dverí

Symboly na schémach elektrického zariadenia a uzemnenia sú umiestnené tu →

(Materiál skopírovaný z tohto portálu: «OpelBook.ru»)

Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský

Kontrola článku: Černov Alexander
