На рис. 11 приведен четырехискровой распределитель 30.3706. Наиболее ответственным узлом распределителя является прерывательный механизм с подвижной пластиной 20, от которого зависит работоспособность всей системы зажигания. Надежность работы прерывателя обеспечивается рациональной конструкцией рычажка и правильно спрофилированной поверхностью кулачка.

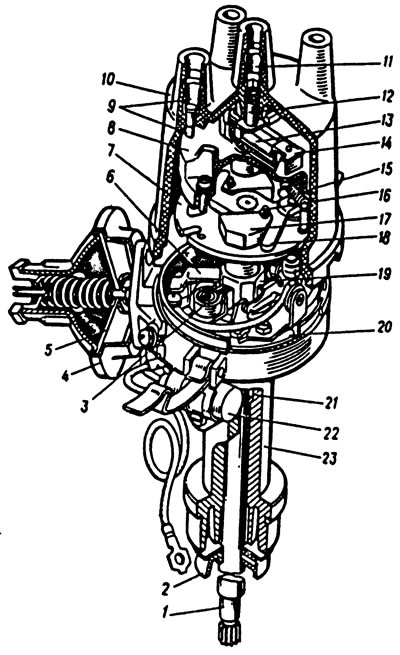

Рис. 11. Распределитель 30.3706: 1 - вал; 2 - маслоотражательная муфта; 3 - фильц; 4 - вакуумный регулятор; 5 - мембрана; 6 - тяга вакуумного регулятора; 7 - поводковая пластина кулачка; 8 - ротор; 9 - боковой электрод и вывод крышки; 10 - крышка распределителя; 11 - центральный вывод крышки; 12 - угольный контакт с пружиной; 13 - помехоподавительный резистор; 14 - электрод ротора; 15 - пружина; 16 - ось грузика; 17 - грузик; 18 - поводковая пластина грузиков; 19 - кулачок; 20 - подвижная пластина прерывателя; 21 - втулка; 22 - конденсатор; 23 - корпус
Для уменьшения износа металлокерамических втулок 21, в которых вращается вал 1 распределителя, прерыватель и кулачок 19 расположены под центробежным регулятором.
Контакты прерывателя подвержены эрозии и коррозии. Эрозия сопровождается переносом металла с одного контакта на другой. Коррозия приводит к образованию на контактах непроводящих оксидированных пленок. При переносе металла изменяется зазор между контактами, от величины которого зависит угол и время замкнутого состояния контактов. У большинства распределителей контактных систем зажигания зазор составляет 0,35—0,45 мм.
В наименьшей степени эрозии подвержены контакты из вольфрама. Они не свариваются и благодаря высокой твердости мало изнашиваются.
На корпусе 23 из алюминиевого сплава установлен конденсатор 22. На поводковой пластине кулачка 19 закреплен ротор 8 с помехоподави-тельным резистором 13 и электродом 14. В центре крышки 10 установлен угольный контакт 12 с пружиной. Крышка закреплена на корпусе распределителя с помощью двух пружинных защелок. Маслоотражательная муфта 2 предотвращает проникновение в распределитель моторного масла.

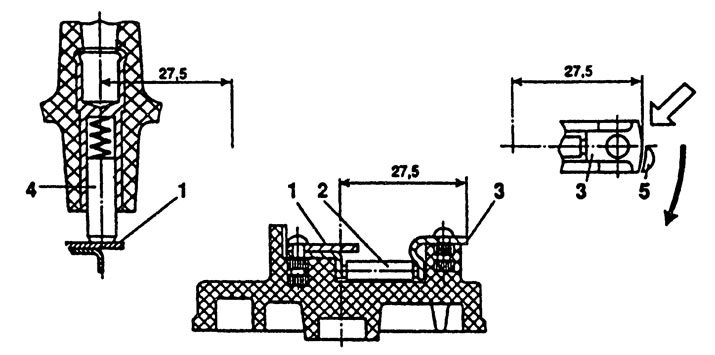

Рис. 12. Ротор распределителя: 1 - центральный электрод; 2 - помехоподавительный резистор; 3 - наружный контакт; 4 - угольный электрод; 5 - боковой электрод
На роторе (рис. 12) закреплен электрод с центральным 1 и наружным 3 контактами. Ротор закрепляется в определенном положении. В центральный электрод упирается подпружиненный угольный электрод 4у передающий импульсы высокого вторичного напряжения от катушки зажигания к ротору. При вращении ротора эти импульсы передаются от наружного контакта 3 ротора к боковым электродам 5 в крышке и далее к свечам зажигания.
