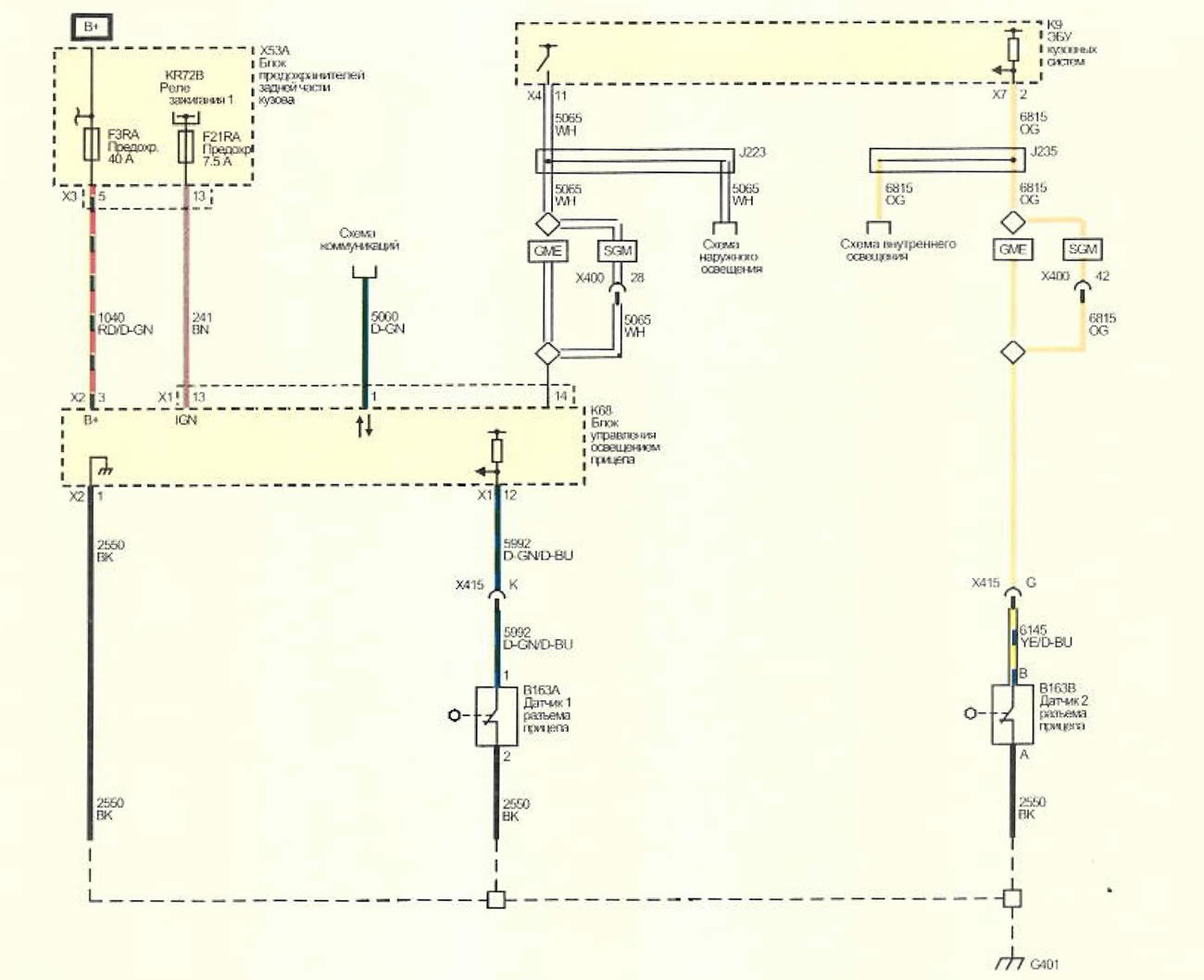

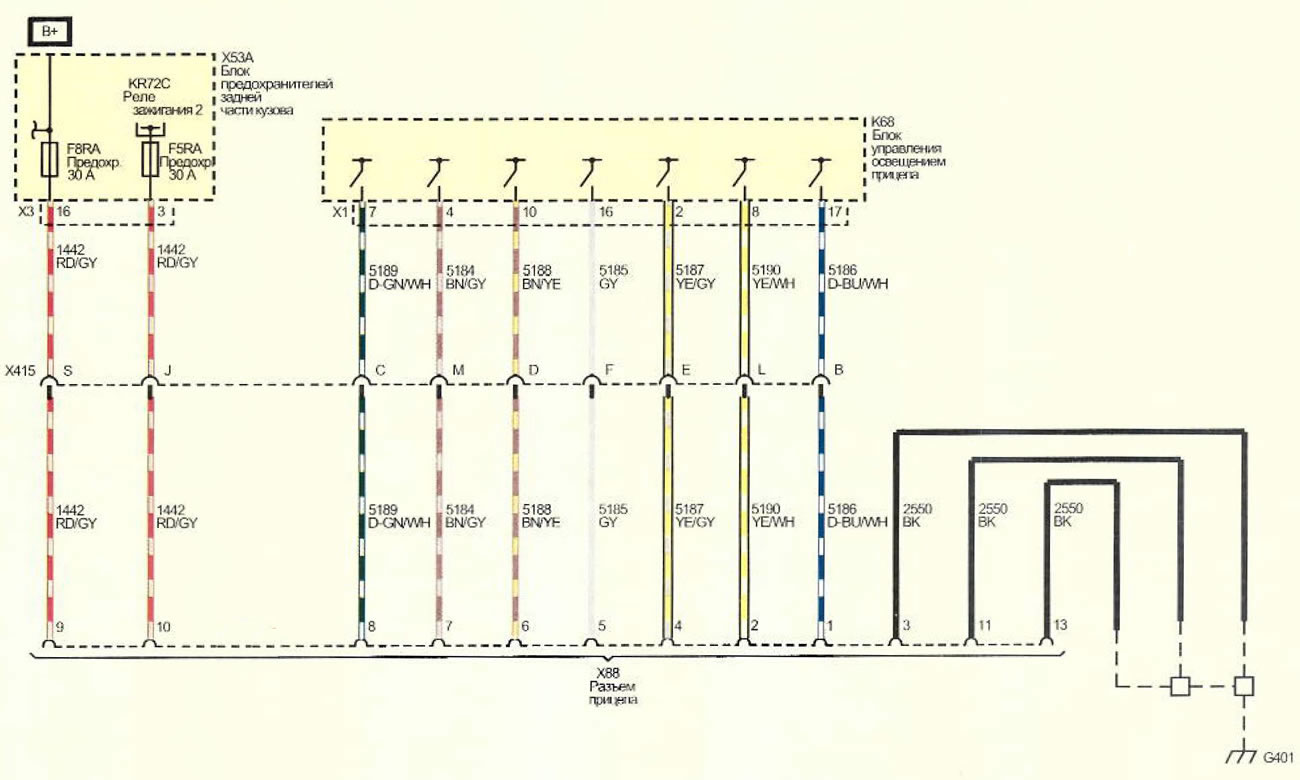

Złącze przyczepy (Opel Insignia A)

Złącze przyczepy

Zobacz niestandardowe symbole i oznaczenia na schematach tutaj →

Zobacz standardowe symbole i oznaczenia kolorów przewodów na schematach tutaj →

(Materiał skopiowany z tego portalu: «OpelBook.ru»)

Ten artykuł jest dostępny na rosyjski, angielski, bułgarski, białoruski, ukraiński, serbski, chorwacki, rumuński, słowacki, węgierski

Sprawdzam artykuł: Zinowjew Cyryl

Dzielić informacje:
