Spis treści: Lampy sufitowe do indywidualnego…⬇ Światła przednie/tylne siedzenia ⬇ Oświetlenie bagażnika ⬇
1. Przed rozpoczęciem pracy należy ustawić przełącznik obrotowy trybów oświetlenia zewnętrznego w pozycji "0" (patrz rozdział "Sterowanie i technika obsługi", Sekcja 17) i wyłącz zapłon. Odłącz akumulator (zobacz rozdział 5).
2. Montaż wszystkich lamp wykonujemy w odwrotnej kolejności. Po zamontowaniu należy sprawdzić prawidłowe działanie wymienionych lamp oraz pewność zamocowania kloszy i dyfuzorów.
Lampy sufitowe do indywidualnego oświetlenia kierunkowego w przednich fotelach
3. Za pomocą śrubokręta lub plastikowego klina ostrożnie zdejmij klosz przednich lamp (patrz przym. ilustracja).

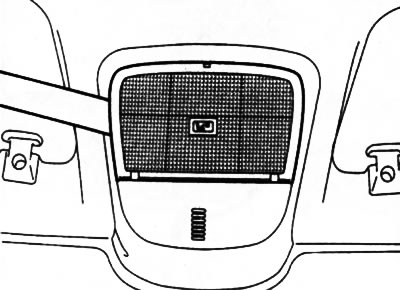

21.3. Demontaż dyfuzora poszczególnych lamp kierunkowych przednich foteli w celu wymiany lamp (z odpowiednim wyposażeniem)
4. Wyjmij uszkodzoną lampę z oprawki (patrz przym. ilustracja) i zamień.
Uwaga: Do wyjmowania pojedynczych żarówek należy używać plastikowego klina (na przykład Hazet 1965-20).

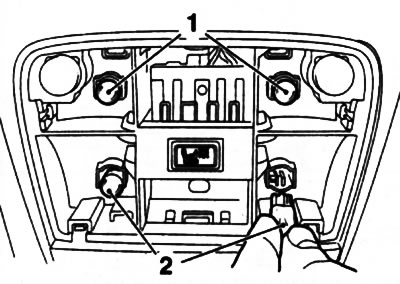

21.4. Wymiana żarówek lamp przednich siedzeń: 1. Pojedyncze żarówki lamp; 2. Lampy oświetlenia ogólnego
Światła przednie/tylne siedzenia
5. Dyfuzor klosza lampy przedniej (a przy odpowiednim wyposażeniu także tylne) miejsce to usuwa się również za pomocą śrubokręta (patrz przym. ilustracja).

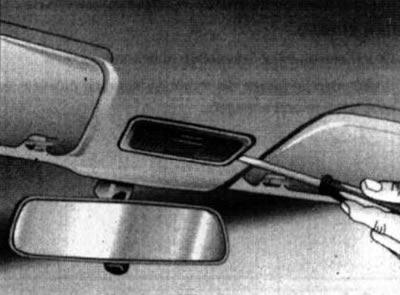

21.5. Demontaż dyfuzora klosza przednich foteli bez indywidualnych świateł kierunkowych (z odpowiednim wyposażeniem)
6. Wyjmij uszkodzoną żarówkę reflektora z oprawki, pokonując siłę zacisku sprężynowego, i wymień ją.
Oświetlenie bagażnika
7. Ostrożnie wyjmij dyfuzor z wykończenia bagażnika za pomocą śrubokręta (patrz przym. ilustracja).

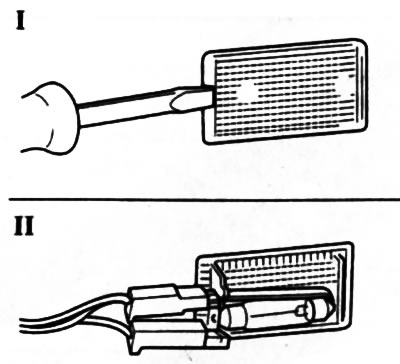

21.7. Wymiana żarówek oświetlenia bagażnika
8. Wyjmij uszkodzoną żarówkę reflektora z oprawki, pokonując siłę zacisku sprężynowego, i wymień ją.
