Uwaga: Ta sekcja zawiera szczegółowy opis procedury demontażu/montażu tapicerki na przykładzie przodu (prawo jazdy) boczne drzwi. W przypadku drzwi tylnych podano tylko cechy.
Drzwi wejściowe
Modele Corsy
1. Zdejmij klamkę okna sterowanego elektrycznie (patrz rozdział 22).
2. Zdejmij trójkątne wykończenie przednich drzwi (patrz rozdział 24).
3. Plastikowym klinem oddzielić dolną okładzinę wewnętrzną otworu okiennego od ościeżnicy (zobacz opór. ilustracja), stopniowo przesuwając klin wzdłuż nakładki. Ostrożnie zdejmij pokrywę.

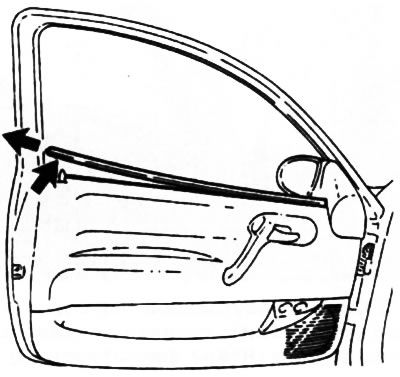

23.3. Oddzielenie dolnej wewnętrznej okładziny otworu okiennego
4. Za pomocą plastikowego klina oddziel przełączniki elektrycznych szyb i lusterek zewnętrznych od zespołu wewnętrznej klamki drzwi (z odpowiednim wyposażeniem) (patrz rozdział 12).
5. Włóż plastikowy klin pod górne wykończenie wewnętrznej klamki drzwi (zobacz opór. ilustracja) i zaczynając od tyłu tapicerki, oddzielić ją od tapicerki drzwi.

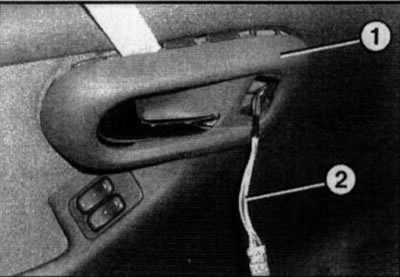

23,5. Zdejmowanie górnego wykończenia (1) wewnętrzna klamka drzwi: 2. Wiązka przewodów przełączników lusterek bocznych
6. Zwolnij dolne wykończenie klamki drzwi z uchwytów (zobacz opór. ilustracja) i zdejmij to.

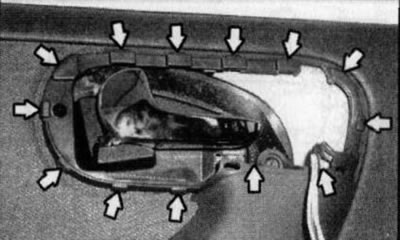

23.6. Zdejmowanie dolnej okładziny wewnętrznej klamki drzwi - strzałki wskazują punkty mocowania
7. Wykręcić 6 śrub mocujących tapicerkę (zobacz opór. ilustracja), a następnie plastikowym klinem (np. Hazet 799-3) Wciśnij 3 zatrzaski tapicerki i zdejmij ją z zespołu drzwi.

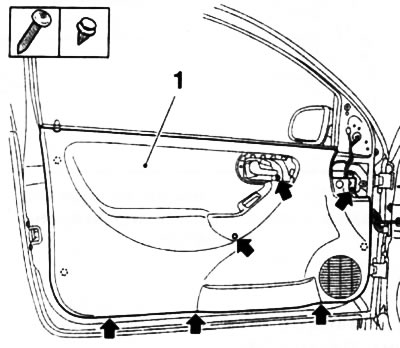

23,7. Mocowanie tapicerki (1) boczne drzwi (Modele Corsy C) - strzałki wskazują śruby mocujące
8. Montaż odbywa się na zlecenie, powrót na zlecenie demontażu. Wymień wszelkie połamane elementy złączne.
Modele Merivy
9. Zdejmij uchwyt podnośnika szyby (patrz rozdział 22).
10. Zdejmij trójkątne wykończenie przednich drzwi (patrz sekcja 24).
11. Plastikowym klinem oddzielić dolną wewnętrzną okładzinę otworu okiennego od ościeżnicy, stopniowo przesuwając klin wzdłuż okładziny - należy zacząć od strony przedniej. Usuń nakładkę.
12. Oddziel przełączniki elektrycznych szyb (patrz rozdział 12).
13. Włóż plastikowy klin pod okładzinę wewnętrznej klamki drzwi (zobacz opór. ilustracja) i oddzielić ją od tapicerki drzwi, jednocześnie odciągając klamkę drzwi. Uważaj, aby nie uszkodzić zacisków na wykończeniu! Usuń nakładkę.

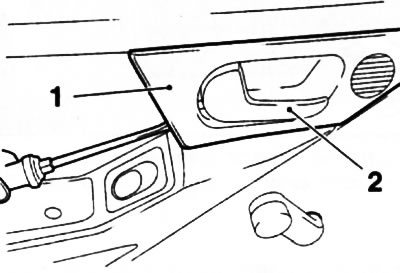

23.13. Zdejmowanie podszewki (1) klamka wewnętrzna (2)
14. Wykręcić 7 śrub mocujących tapicerkę (zobacz opór. ilustracja), a następnie plastikowym klinem (np. Hazet 799-3) wycisnąć 5 zaczepów tapicerki.

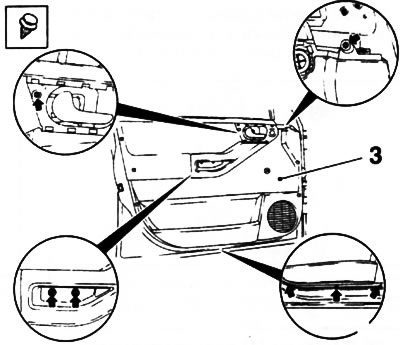

23.14. Mocowanie tapicerki (3) boczne drzwi (Modele Merivy) - strzałki wskazują śruby mocujące
15. Odłącz złącze przewodów głośnika wysokotonowego i zdejmij tapicerkę z zespołu drzwi, ostrożnie oddzielając ją od przycisku blokady zamka drzwi.
16. Montaż odbywa się w odwrotnej kolejności.
Funkcje tylnej klapy
17. W modelach Corsa za pomocą plastikowego klina wycisnąć 3 zatrzaski i rozdzielić trójkątną okładzinę tylnych drzwi (zobacz opór. ilustracja). Klin należy wkładać od góry.

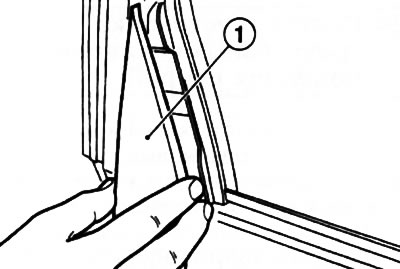

23.17. Demontaż trójkątnej nakładki tylnych drzwi (Modele Corsy C)
18. Wykręcić 4 śruby mocujące tapicerkę (zobacz opór. ilustracje), a następnie plastikowym klinem (np. Hazet 799-3) wykręcić 6 zacisków i zdjąć tapicerkę z zespołu drzwi.

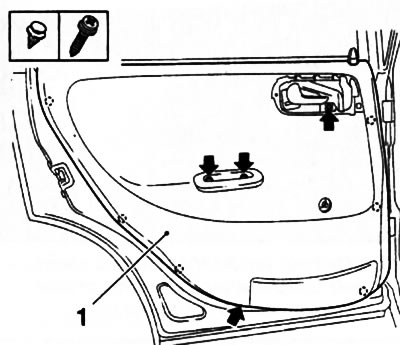

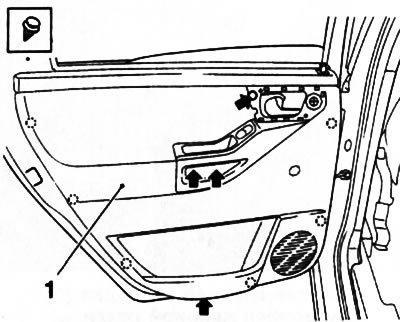

23.18a. śruby (oznaczone strzałkami) mocowania tapicerki (1) tylne boczne drzwi (Modele Corsy C) | 23.18b. śruby (oznaczone strzałkami) mocowania tapicerki (1) tylne boczne drzwi (Modele Merivy) |
