Крышка головки блока цилиндров — снятие и установка (Opel Omega B2)

Снятие

1. Отсоедините от аккумулятора клемму провода «массы» (-).

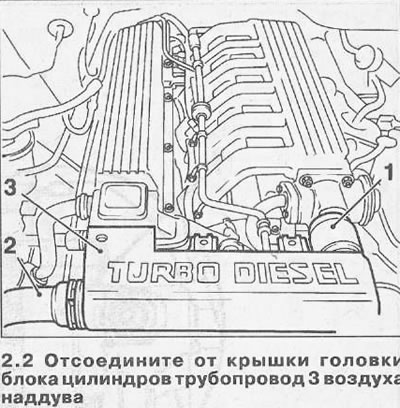

2. Снимите с двигателя защитную крышку и отсоедините от крышки головки блока цилиндров трубопровод 3 воздуха наддува, сняв закрепленные хомутами шланги 1 и 2 (см. иллюстрацию).



3. Снимите впускной коллектор.

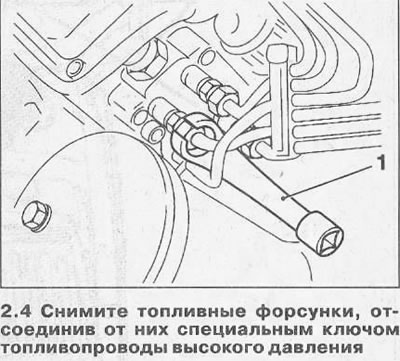

4. Снимите топливные форсунки, отсоединив от них специальным ключом, например, HAZET 4550, топливопроводы высокого давления (см. иллюстрацию). Вывинтите форсунки торцовой головкой на 27 мм. Форсунки обозначьте, чтобы впоследствии установить их на прежнее место. Кроме того, от форсунки цилиндра №4 следует отсоединить штекер датчика начала подачи топлива.

Текст скопирован с этого портала [www.opelbook.ru]

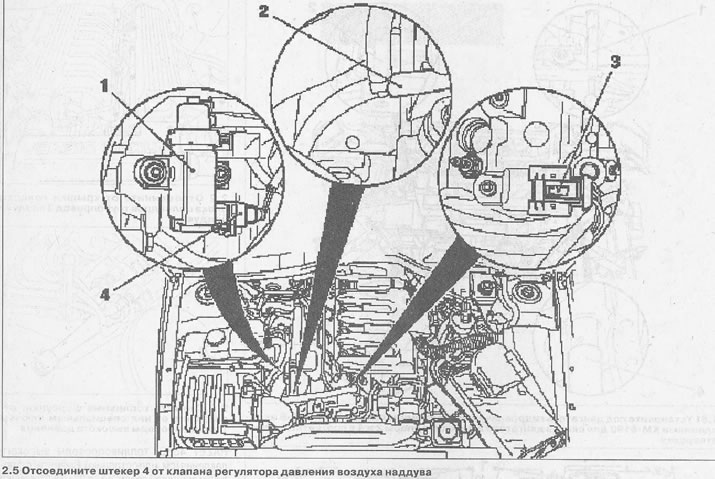

5. Отсоедините штекер4от клапана регулятора давления воздуха наддува (см. иллюстрацию).





6. Отсоедините штекер 3 датчика положения распределительного вала (см. иллюстрацию 2.5).

7. Отсоедините шланг 2 низкого давления от Т-образного переходника (см. иллюстрацию 2.5).

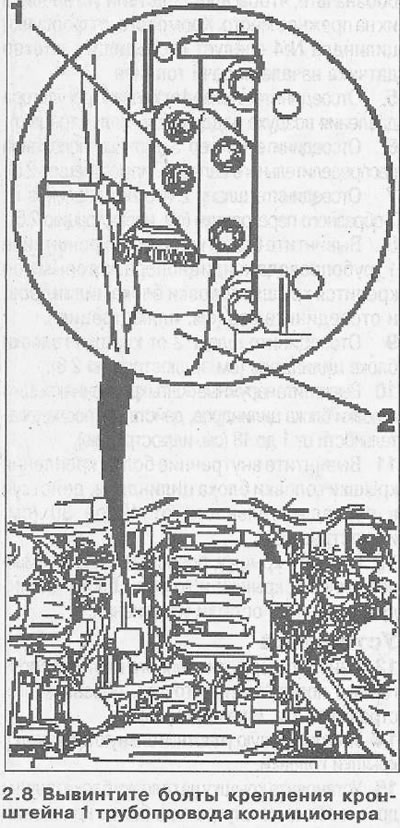

8. Вывинтите болты крепления кронштейна 1 трубопровода кондиционера, которыми он крепится крышке головки блока цилиндров, и отсоедините его (см. иллюстрацию).



9. Отсоедините шланг 2 от крышки головки блока цилиндров (см. иллюстрацию 2.8).

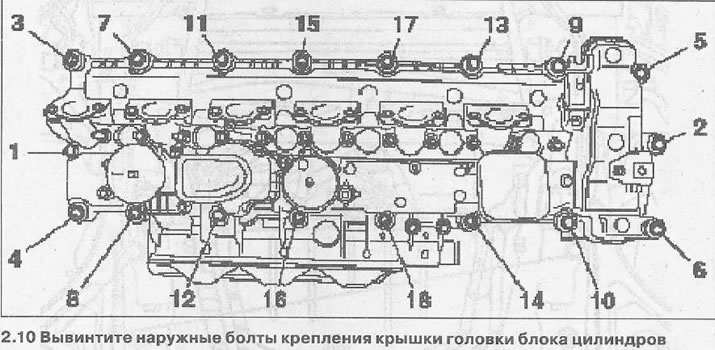

10. Вывинтите наружные болты крепления крышки головки блока цилиндров, действуя в последовательности от 1 до 18 (см. иллюстрацию).

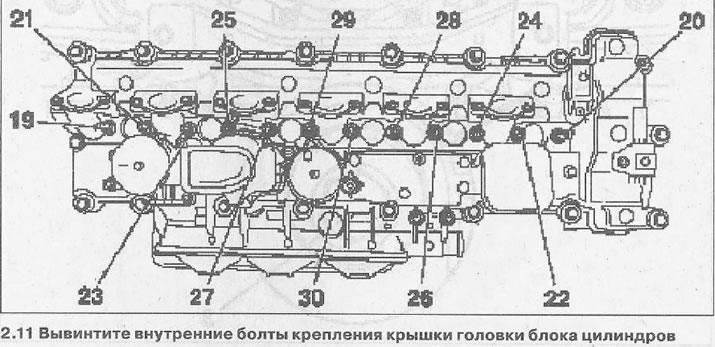

11. Вывинтите внутренние болты крепления крышки головки блока цилиндров, действуя в последовательности от 19 до 30 (см. иллюстрацию).





12. Снимите крышку, почистите уплотняемые поверхности крышки и головки блока цилиндров и удалите остатки уплотнения.

Установка

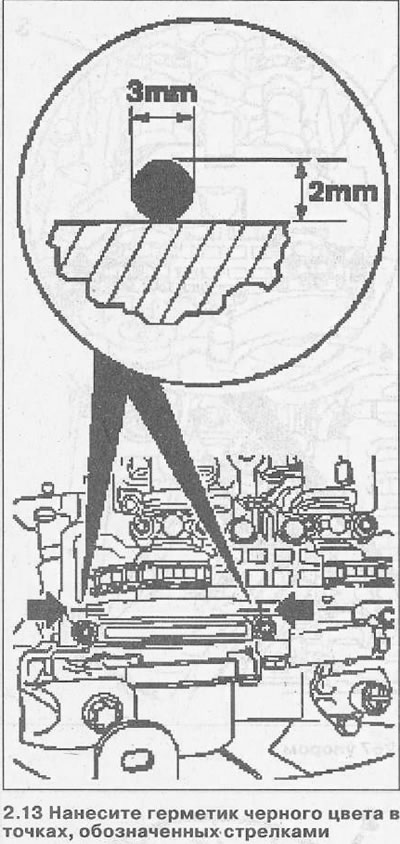

13. Нанесите герметик черного цвета на спрягаемые поверхности в точках, обозначенных стрелками (см. иллюстрацию).



14. Уложите новую уплотнительную прокладку крышки головки.

15. Установите крышку на головку блока цилиндров и ввинтите внутренние болты крепления с приложением усилия 10 Нм, действуя в последовательности, обратной их вывинчиванию, т.е. от 30 до 19 (см. иллюстрацию 2.11).

16. Ввинтите наружные болты крепления с приложением усилия 10 Нм, действуя в последовательности, обратной их вывинчиванию, т.е. от 19 до 1 (см. иллюстрацию 2.10).

Установка и крепление отсоединенных открытки головки блока цилиндров деталей выполняется в последовательности, обратной снятию.
