Установка раздаточной коробки (Opel Insignia A)

1. Очистить контактные поверхности между раздаточной коробкой и коробкой передач. Установить новое уплотнительное кольцо.

2. Поднять и совместить раздаточную коробку в правильное положение относительно коробки передач.

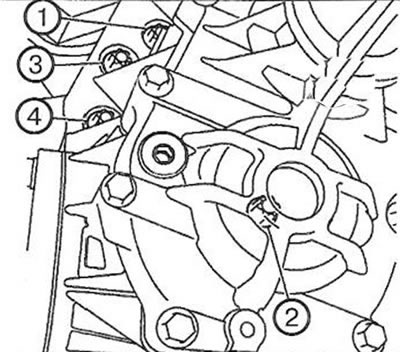

3. Установить раздаточную коробку. Затянуть болты в указанной на рисунке последовательности моментом 110 Нм.

3. Установить раздаточную коробку. Затянуть болты в указанной на рисунке последовательности…

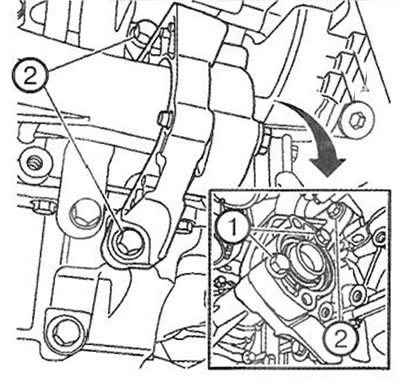

4. Осторожно, чтобы не повредить, в три этапа установить опорный кронштейн между раздаточной коробкой и двигателем.

5. Затянуть болты (1) крепления опорного кронштейна моментом 5 Нм.

6. Затянуть болты (2) крепления опорного кронштейна к двигателю установленным моментом затяжки.

Примечание.

Момент затяжки:

LBW/A28NET: 22 Нм.

LDK/A20NHT и LBY/A20DTR: 60 Нм.

7. Затянуть болты (1) опорного кронштейна моментом 60 Нм.

8. Если оборудовано, установить прокачной шланг.

9. Установить задний монтажный кронштейн коробки передач.

10. Установить подрамник.

11. Установить передний подкрылок.

12. Установить правый приводной вал.

13. Установить карданный вал.

14. Залить в коробку передач трансмиссионное масло.
