Снятие верхнего впускного коллектора

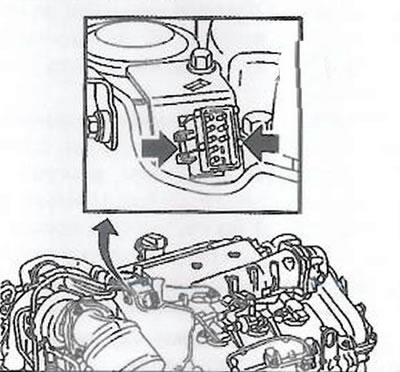

1. Снять разъем жгута проводов топливных форсунок с кронштейна.

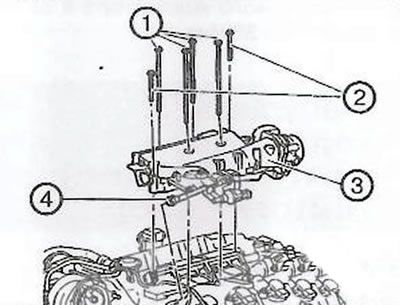

2. Отсоединить разъем (4) вакуумного патрубка усилителя тормозов от диффузора вакуумного патрубка.
3. Отвернуть четыре длинных болта (1) крепления впускного коллектора.
4. Отвернуть короткие болты крепления впускного коллектора (2).
5. Снять верхний впускной коллектор (3).

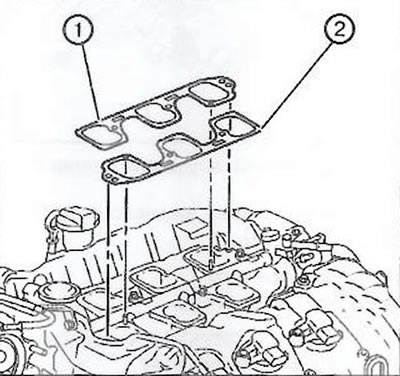

6. Снять левую (1) и правую (2) прокладки верхнего впускного коллектора.

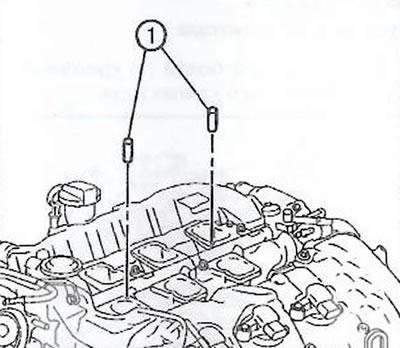

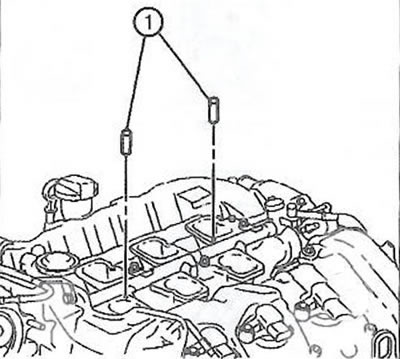

7. Извлечь два установочных штифта (1) между верхним и нижним впускным коллектором.
Установка верхнего впускного коллектора
1. Установить два установочных штифта между нижним и верхним впускными коллекторами.

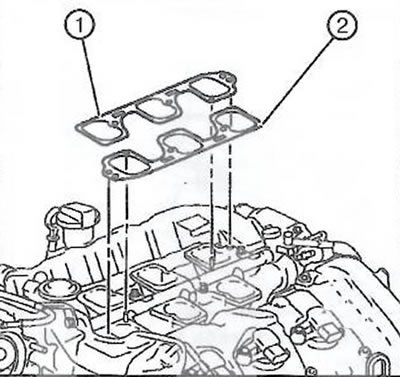

2. Установить новые прокладки (1 и 2) верхнего впускного коллектора.

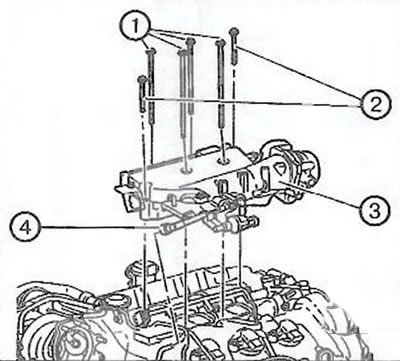

3. Установить верхний впускной коллектор (3).
4. Установить два коротких болта (2) крепления впускного коллектора и затянуть моментом 23 Нм.
5. Установить четыре длинных болта (1) крепления впускного коллектора и затянуть моментом 23 Нм.
6. Установить разъем (4) вакуумного патрубка усилителя тормозов на диффузор вакуумного трубопровода.

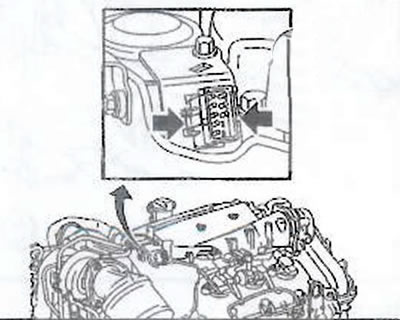

7. Установить разъем проводов топливных форсунок на кронштейн жгута проводов.
Снятие нижнего впускного коллектора

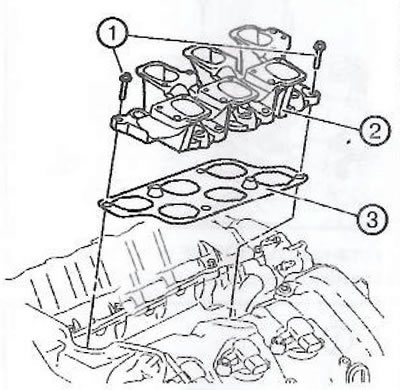

1. Отвернуть два болта (1) крепления нижнего впускного коллектора.
2. Снять нижний впускной коллектор (2).
3. Снять прокладку нижнего впускного коллектора (3).
Установка нижнего впускного коллектора
1. Установить новую прокладку нижнего впускного коллектора.
2. Установить нижний впускной коллектор.
3. Установить два болта крепления нижнего впускного коллектора и затянуть моментом 23 Нм.
