Замена выпускного коллектора — бензиновые двигатели 2.0 л (Opel Insignia A)

Снятие выпускного коллектора

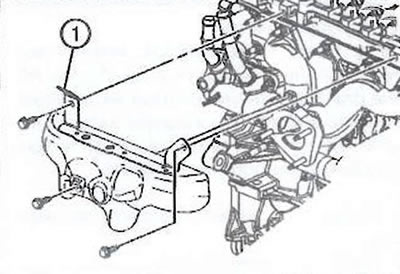

1. Отвернуть болты крепления и снять теплозащитный экран (1) выпускного коллектора.



2. Отвернуть гайки крепления выпускного коллектора.

Примечание. Использовать гнездо Torx^® E16 для отворачивания гаек торкс.

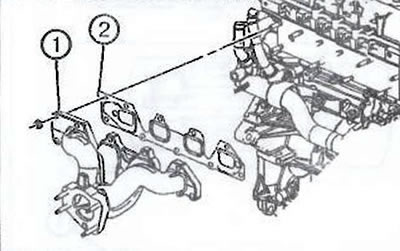

3. Снять выпускной коллектор (1).



4. Снять прокладку (2) выпускного коллектора.

Установка выпускного коллектора

1. Установить новые шпильки (1) выпускного коллектора и затяну! ь моментом 15 Нм.

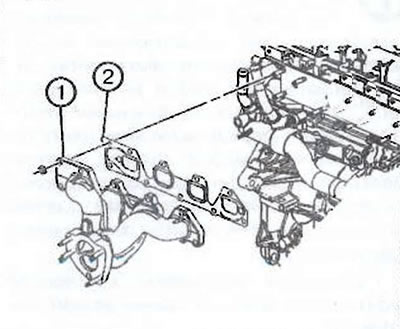

2. Установить прокладку выпускного коллектора (2).





3. Установить выпускной коллектор (1) на головку блока цилиндров.

Примечание. Установить гайку торкс в правильном положении.

4. От руки наживить новые гайки кропления выпускного коллектора к головке блока цилиндров.

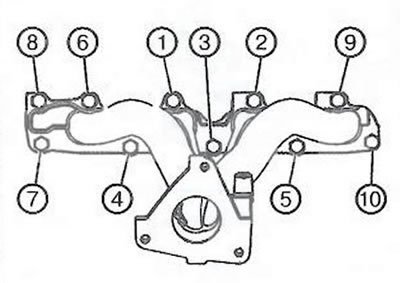

5. Затянуть гайки крепления выпускного коллектора в указанной последовательности моментом 14 Нм в два прохода.

Примечание. Для затяжки гаек торкс использовать гнездо Torx^® E16.

6. Установить теплозащитный экран (1) выпускного коллектора.



7. Установить болты теплозащитного экрана и затянуть моментом 25 Нм.
