Примечание. Замена фильтрующего элемента впускного воздушного фильтра производится согласно приведенным ниже иллюстрациям.

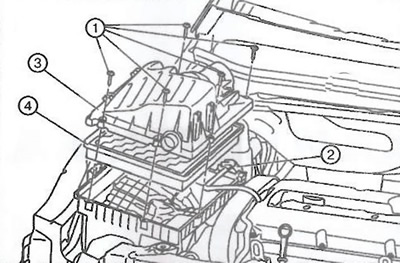

Бензиновый двигатель 1.6 л — LLU/A16LET
1. Хомут отводного воздушного патрубка (момент затяжки: 4 Нм).
2. Винты крепления корпуса воздушного фильтра.
3. Верхняя часть корпуса воздушного фильтра.
4. Фильтрующий элемент.
Бензиновые двигатели 1.6 л и 1.8 л — LDE/A16XER, 2H0/A18XER
1. Винты крепления корпуса воздушного фильтра (момент затяжки: 3,5 Нм)
2. Разъем датчика массового расхода воздуха.
3. Крышка фильтрующего элемента.
4. Фильтрующий элемент.

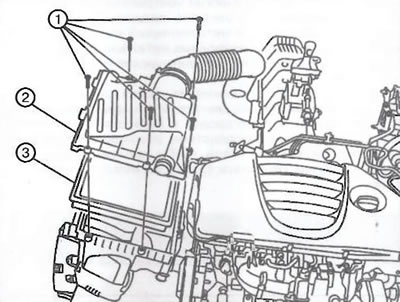

Бензиновые двигатели 2.0 л
1. Винты крепления воздушного фильтра (момент затяжки: 3,5Нм).
2. Держатели кабеля (2 шт.).
3. Фильтрующий элемент.

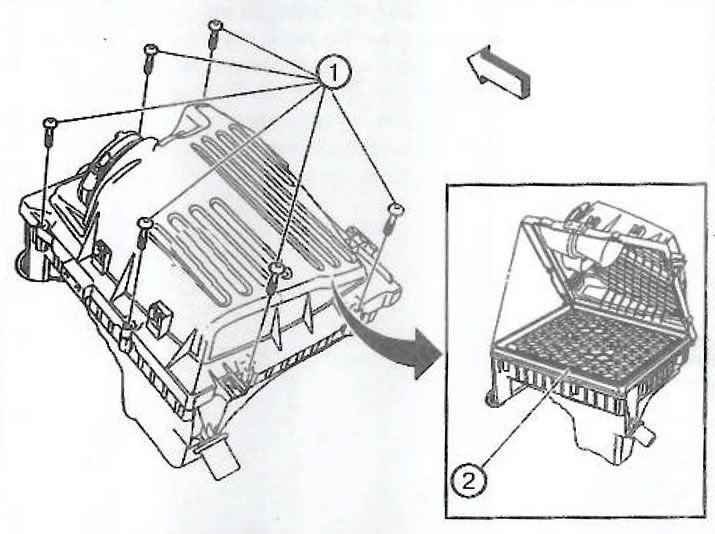

Дизельные двигатели 2.0 л
1. Винты крепления крышки воздушного фильтра.
2. Фильтрующий элемент.

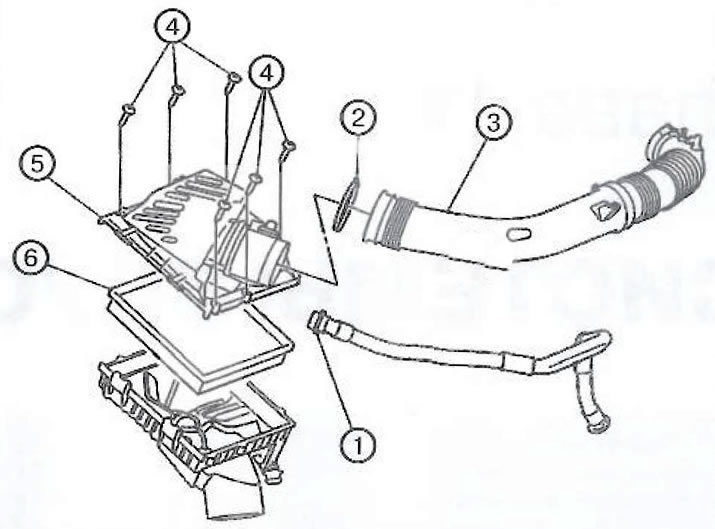

Бензиновым двигатель 2.8 л
1. Быстросъемный разъем патрубка вторичной подачи воздуха.
2. Хомут отводного воздушного патрубка (момент затяжки: 3,5 Нм).
3. Отводной патрубок воздушного фильтра.
4. Винты крепления корпуса воздушного фильтра (момент затяжки: 3 Нм).
5. Верхняя часть корпуса воздушного фильтра.
6. Фильтрующий элемент.
