Двигатели 1.6 и 1.8 л

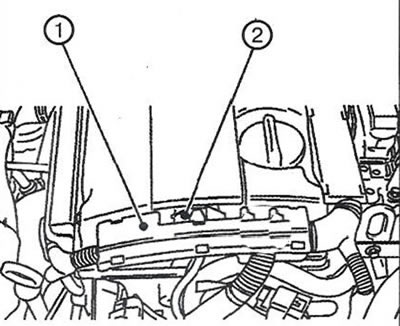

1. Снять направляющую жгута проводов двигателя (1) с головки блока цилиндров.
2. Отсоединить разъем катушек зажигания (2).
3. Снять крышку катушек зажигания в направлении стрелки на крышке.
Примечание. Ориентироваться по стрелке на крышке.
4. Отвернуть два болта катушек зажигания.

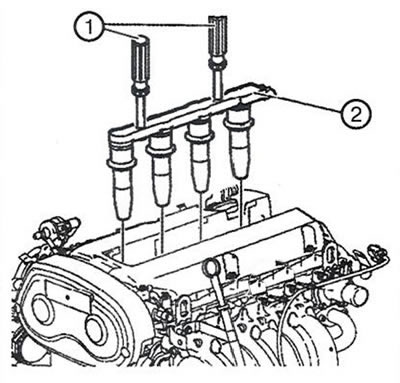

5. Установить приспособление EN-6009 (1).
6. Снять катушки зажигания (2).
7. Снять приспособление EN-6009 (1).
8. Установка производится в последовательности, обратной снятию.
Примечание. Момент затяжки болтов катушек зажигания: 8 Нм.
Бензиновые двигатели 2.0 л
Для замены катушек зажигания необходимо снять декоративную крышку двигателя и, ориентируясь по рисунку, отсоединить соответствующий электрический разъем и снять катушку зажигания.

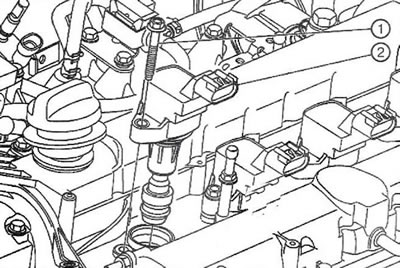

1. Болт крепления катушки зажигания (момент затяжки 10 Нм).
2. Катушка зажигания.
Бензиновый двигатель 2.8 л
Для замены катушек зажигания необходимо снять верхний впускной коллектор и, ориентируясь по рисункам, отсоединить соответствующий электрический разъем и снять катушку зажигания.

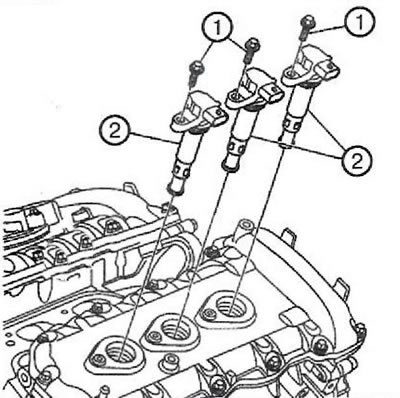

Левый ряд цилиндров двигателя:
1. Болты крепления катушек зажигания (момент затяжки: 10 Нм).
2. Катушки зажигания.

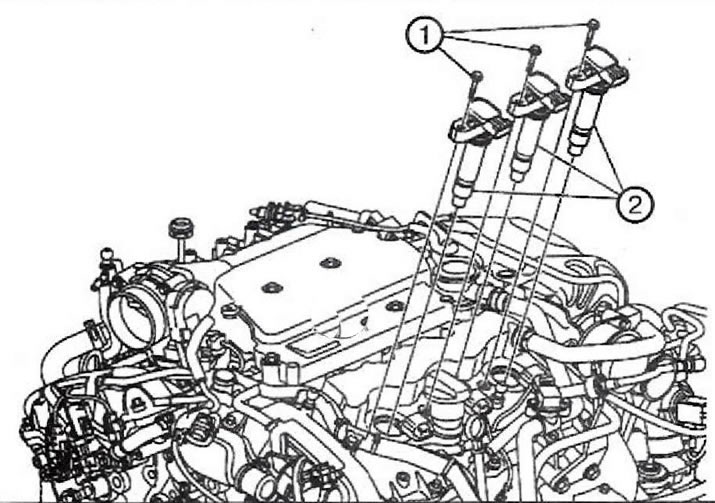

Правый ряд цилиндров двигателя:
1. Болты крепления катушек зажигания (момент затяжки: 10 Нм).
2. Катушки зажигания.
