A hátsó lámpák két részből állnak: a felsőből (helyzetjelző lámpa, féklámpa és irányjelző) és alacsonyabb (tolatólámpa és ködlámpa).
A felső rész eltávolítása
1. Csavarja ki a rögzítőcsavarokat 1 (9.44. ábra).

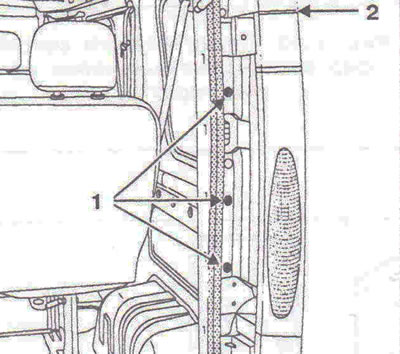

9.44. ábra Csavarja ki a rögzítőcsavarokat 1.
2. Döntse meg a lámpát, hogy kioldódjon a kapcsokból 3 (9.45. ábra).

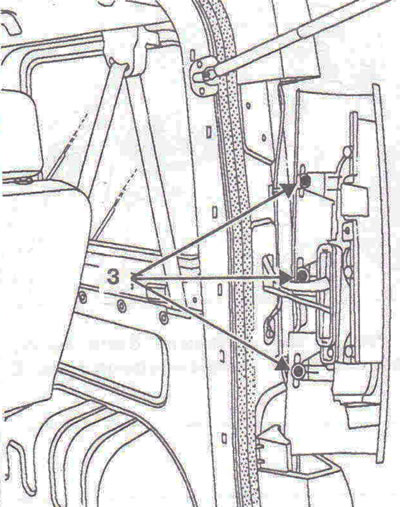

9.45. ábra Döntse meg a lámpát, hogy kioldódjon a kapcsokból 3.
3. Húzza ki a kábelcsatlakozókat (9.46. ábra).

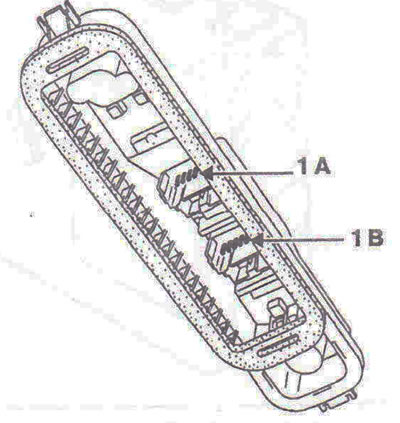

9.46. ábra: Válassza le a kábelcsatlakozókat: 1A - Parkolólámpa izzójának tápegysége; 2A, 2V - Tápegység a tolatólámpa izzójához (bemenet); 3A, 3B-Kapcsolat "földi"; 4A, 4V - Tápegység a ködlámpa izzójához (bemenet); 5A - Irányjelző;6A - Féklámpa;1V, 5V, 6V - Nincs használatban.
Az alsó rész eltávolítása
4. Csavarja ki a 4-es rögzítőcsavarokat (9.47. ábra).

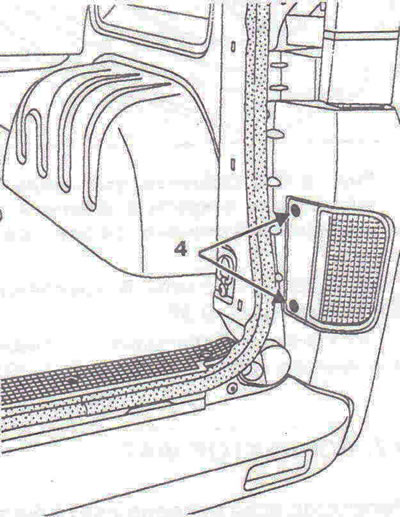

9.47. ábra Csavarja ki a rögzítőcsavarokat 4.
5. Húzza ki a kábelcsatlakozót, és vegye ki a lámpát. A hátsó lámpa alján található érintkezők kiosztása az ábrán látható 9.48.

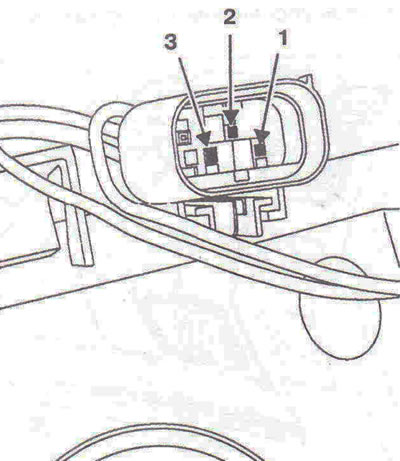

9.48. ábra A hátsó lámpa alsó részének érintkezőinek kiosztása: 1 - Ködlámpa izzó tápegysége; 2 - A tolatólámpa izzójának tápegysége; 3 - Földelési csatlakozás.
