Снятие

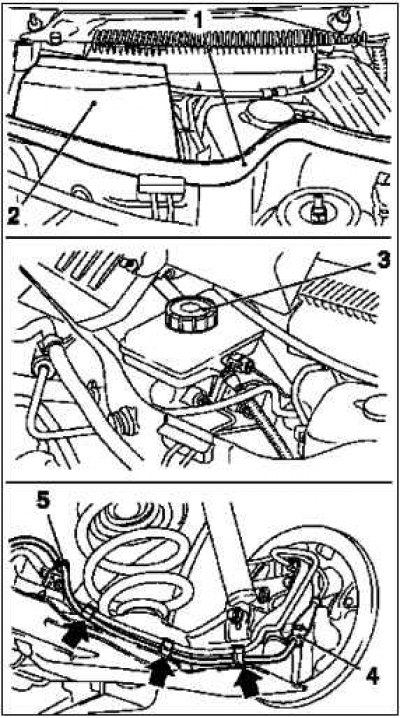

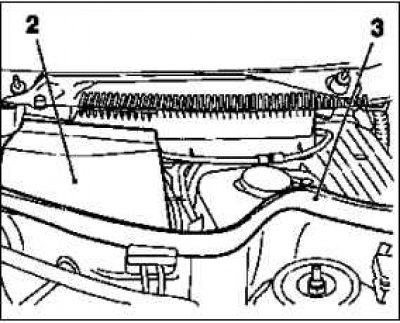

Отвести кверху предохранительную заслонку 2 главного тормозного цилиндра.
Снимите уплотнение 1 с водяного бака настолько, насколько это необходимо.

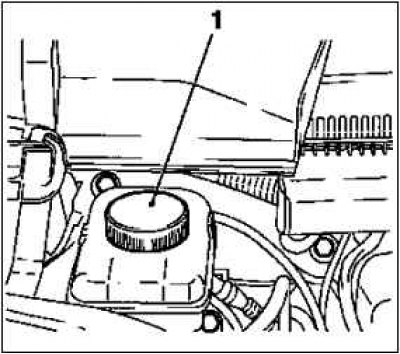

Снимите крышку 3 с бачка для тормозной жидкости.
Закупорить бачок для тормозной жидкости приспособлением MKM-558-10.
Снимите задние колеса.
Примечание. Пометьте положение относительно барабанной ступицы.
Снимите 2 разъема жгута проводов АБС 4 с заднего моста.
Отсоедините от тормозной трубки (стрелки).
Отсоедините от держателя на заднем мосту 5.
Снимите систему рычагов датчика цепи регулирования угла наклона фар с держателя на заднем мосту.
Примечание. На автомобилях с ксеноновыми фарами.

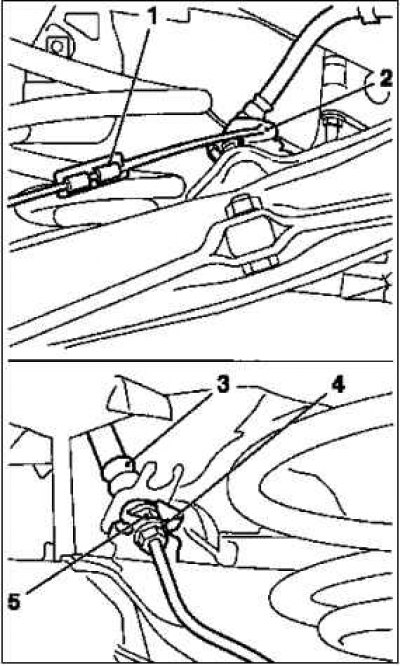

Отсоедините 2 троса стояночного тормоза сзади, с обеих сторон от соединительной детали 1.
Отсоедините трос стояночного тормоза посередине и трос стояночного тормоза сзади от направляющей 2 на заднем мосту и отложить в сторону.
Примечание. На обоих вариантах модели «ECO» снимите направляющий воздух щиток на днище.
Снимите тормозную трубку сзади 4 с тормозного шланга сзади 3 с обеих стосрон.
Снимите тормозной шланг с держателя, при этом предохранительная шайба 5 остается на тормозной трубке.
Примечание. Задние пружины снимаются и устанавливаются только одна за другой с каждой стороны автомобиля.
Снимите задние пружины.
Примечание. Далее описан порядок снятия и установки одной стороны. Соответственно выполняются работы и на другой стороне.
Подоприте задний мост гидравлическим домкратом на стороне сборки под продольный рычаг подвески.

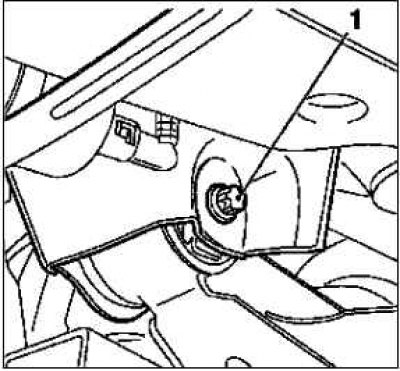

Снимите крепежный винт 1 амортизатора на заднем мосту.
Медленно опустите и уберите гидравлический домкрат.

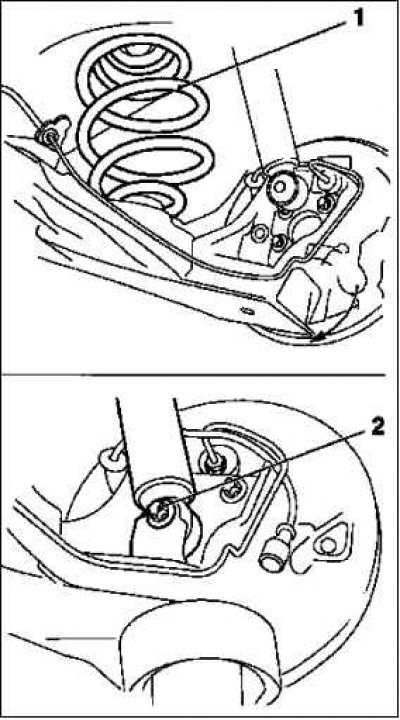

Со стороны сборки задний мост оттяните вниз настолько (стрелка), чтобы заднюю пружину 2 можно было снять.
Примечание. Следите за установканым положением пружины.
Снова установите гидравлический домкрат под продольный рычаг подвески заднего моста.
Поднимите задний мост с помощью гидравлического домкрата настолько, чтобы можно было установить амортизатор.
Установите амортизатор с крепежным винтом 3 на заднем мосту.
Снимите заднюю пружину с другой стороны.
Снятие с противоположной стороны производится аналогичным образом.

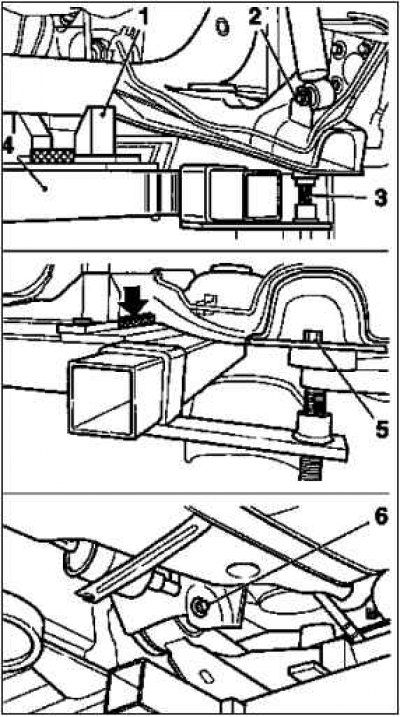

Установите гидравлический домкрат с приспособлением KM-904 4, KM-6180-2 3 и KM-6180-1 1под задним мостом.
Примечание. Следите за тем, чтобы с обеих сторон направляющий болт 5 приспособления KM-6180-2 правильно располагался в направляющем отверстии заднего моста
Снимите крепежный винт 2 амортизатора с обеих сторон.
Поднимите задний мост гидравлическим домкратом настолько, чтобы он расположился на приспособлении KM-6180-1 (стрелка).
Снимите крепежный винт 6 продольного рычага подвески заднего моста с обеих сторон днища автомобиля.
Задний мост медленно опустите гидравлическим домкратом и снимите.
Примечание. При замене заднего моста необходимо переставить все навесные детали.

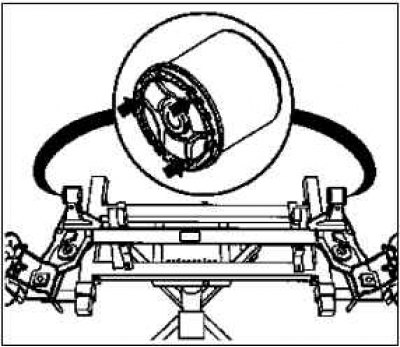

Очистите наружные боковины демпфирующей втулки. Смажьте красной смазкой в помеченной области (стрелки).
Установка
Поднимите гидравлическим домкратом KM-904, KM-6180-1 и KM-6180-2 задний мост.
Установите продольный рычаг подвески заднего моста с обеих сторон днища автомобиля.
Используйте новый крепежный винт и гайки 1.
Примечание. Крепежные винты прикрутите без затяжки.
Примечание. Чтобы не создавалось напряжение в демпфирующих втулках в продольном рычаге подвески заднего моста в днище автомобиля во время эксплуатации автомобиля, необходимо перед затяжкой крепежных винтов с нужным моментом затяжки отрегулировать для заднего моста размер I.

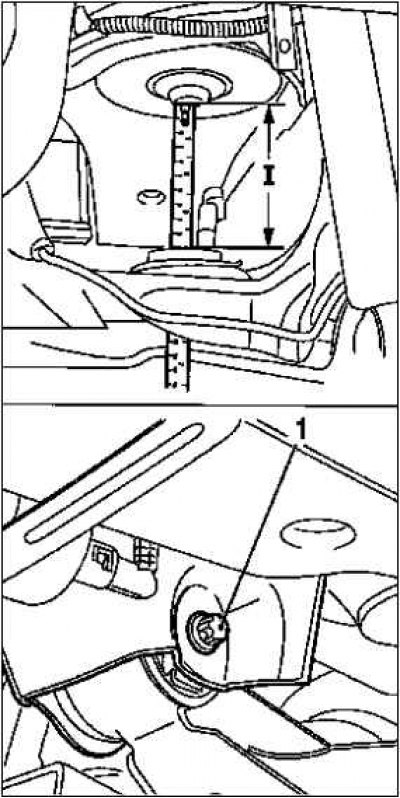

Поднимите задний мост гидравлическим домкратом, KM-904 и KM-6180-2 настолько, чтобы установился размер I 100 мм ±5 мм между гнездом пружины на заднем мосту и продольной балкой сзади (см. рисунок).
Примечание. Для измерения вставьте линейку через отверстие заднего моста у гнезда пружины.
Затяните крепежные винты 1 заднего моста в днище автомобиля с обеих сторон.
Момент затяжки 50 Н·м + 45°+15°.
Расположите задний мост гидравлическим домкратом, KM-904 и KM-6180-2 так, чтобы можно было на нем установите оба амортизатора.
Установите амортизаторы с помощью крепежных винтов 1 с обеих сторон заднего моста.
Снимите гидравлический домкрат с приспособлением KM-904, KM-6180-2 и KM-6180-1.
Установите задние пружины, для чего осуществите нижеописанные действия.
Примечание. Задние пружины устанавливаются только в отдельности, с каждой стороны автомобиля.

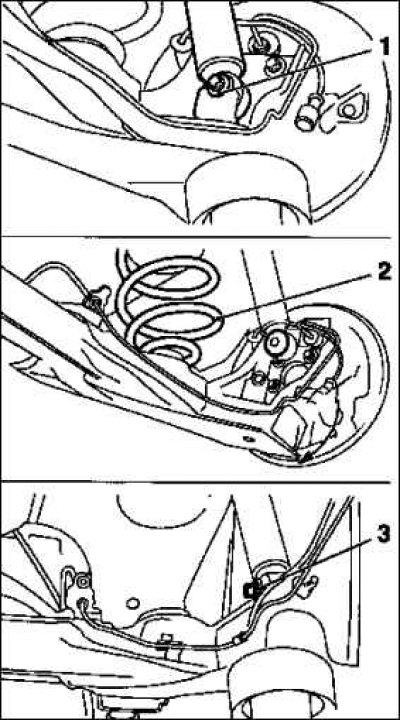

Подоприте задний мост гидравлическим домкратом 3 на стороне сборки под продольный рычаг подвески.
Снимите крепежный винт 2 амортизатора на заднем мосту.
Медленно опустите и уберите гидравлический домкрат.
Со стороны сборки задний мост оттяните вниз настолько (стрелка), чтобы заднюю пружину 1 можно было вставить.
Снова установите гидравлический домкрат под продольный рычаг подвески заднего моста.
Гидравлическим домкратом поднимите задний мост настолько, чтобы можно было установить на нем амортизатор.
Установите амортизатор с крепежным винтом 2 на заднем мосту.
Момент затяжки 65 Н·м.
Установите заднюю пружину с другой стороны.
Установка производится аналогичным образом.

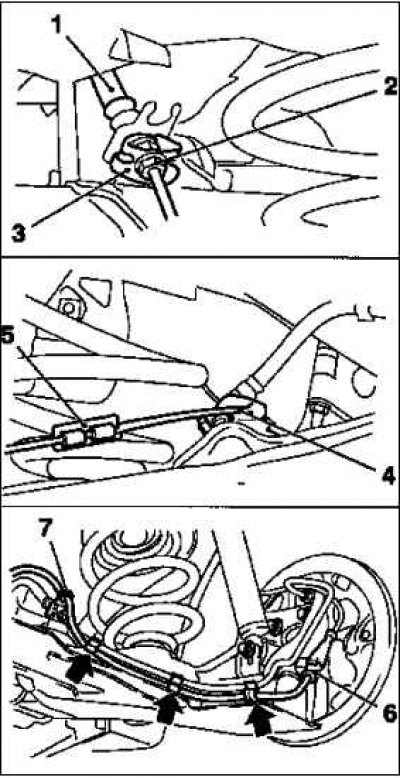

Вставьте тормозной шланг 1 с обеих сторон в держатель на заднем мосту.
Присоседините тормозную трубку 2 со стопорной скобой 3 к тормозным шлангам.
Момент затяжки 16 Н·м.
Вставьте трос стояночного тормоза посередине и трос стояночного тормоза сзади в направляющую 4 на заднем мосту.
Прицепите в соединительной детали 5.
Прикрепите жгут проводов АБС в держателе 7 на заднем мосту и у тормозной трубки (стрелки).
Произведите электрическое соединение разъема жгута проводов АБС 6.
Установите систему рычагов датчика цепи регулирования угла наклона фар на держателе у заднего моста.
Примечание. На автомобилях с ксеноновыми фарами.
Момент затяжки 5 Н·м.
Установите задние колеса.
Момент затяжки 110 Н·м.
Снимите приспособление MKM-558-10 1 с бачка для тормозной жидкости.
Прокачайте и проверьте на герметичность тормозную систему.
Закройте крышкой бачок для тормозной жидкости.
Отведите книзу предохранительную заслонку 2 бачка для тормозной жидкости.
Наденьте на водяной бак прокладку 3.
