Снятие и установка комбинации приборов (Opel Corsa B)

На моделях с 09.1996 г. вып. устанавливается электронный спидометр с датчиком скорости. Вал спидометра на этих моделях отсутствует.

1. Выверните винты крепления и снимите накладки рулевой колонки. Чтобы вывернуть винты (2) на лицевой стороне, поверните рулевое колесо на 90 град. Комбинацию приборов можно вынуть не снимая рулевое колесо.

Винты крепления накладок рулевой колонки



2. Снимите резиновый чехол замка зажигания.

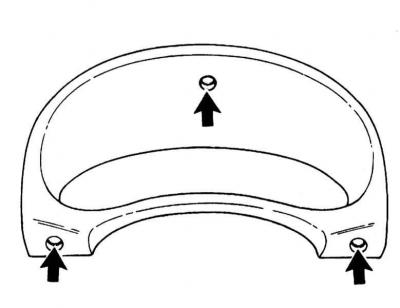

3. Выверните винты крепления и снимите защитную панель комбинации приборов (обратитесь к сопроводительной иллюстрации).

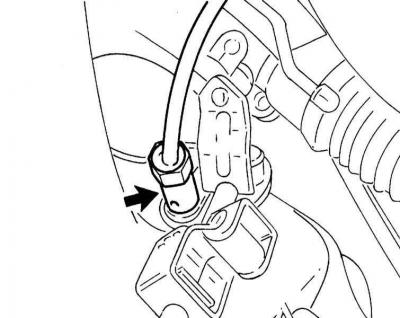

4. Отсоедините вал спидометра от РКПП Снимите резиновый уплотнитель вала спидометра с переборки двигательного отсека.

Крепление вала спидометра к РКПП

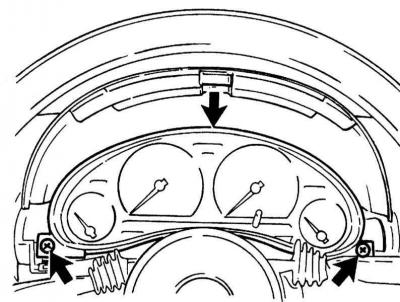

5. Выверните винты крепления комбинации приборов (стрелка внизу). Осторожно отведите небольшой отверткой стопорные скобы (стрелка вверху) и выньте комбинацию приборов из панели приборов При этом следите за тем, чтобы вал спидометра оставался подвижным. При необходимости попросите помощника продвинуть вал в салон.



Снятие комбинации приборов

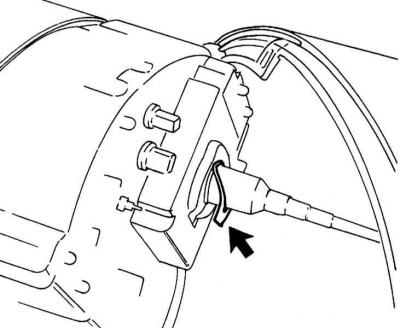

6. На моделях до 08.1996 г. выпуска отсоедините вал спидометра сзади от комбинации приборов. Для этого прижмите пальцем пружинный стопор и отделите вал от спидометра.

Отсоединение вала спидометра от комбинации приборов



7. Разъедините разъем электропроводки.

8. Установка производится в обратном порядке.
