Схема 16. Шклапад'ёмнікі, выключальнік поўнага прывада (Opel Frontera B)

Ключ да схемы 16

Кампаненты

• А21 - блок кіравання прывадам
• В4 - датчык пярэдняга маста
• М10 - электрарухавік шклапад'ёмніка задняй левай дзверы
• М11 - электрарухавік шклапад'ёмніка задняй правай дзверы
• S44 - выключальнік поўнага прывада
• S54 - выключальнік поўнага прывада
• S66 - выключальнік шклапад'ёмніка на задняй левай дзверы
• S67 - выключальнік шклапад'ёмніка на задняй правай дзверы
• Y23 - клапан уключэння пярэдняга маста
• Y24 - клапан выключэння пярэдняга маста
• Y30 - выканаўчы механізм уключэння поўнага прывада

Злучэнні

• Х7 - паляць правадоў маторнага адсека і скрынкі перадач
• Х17 - паляць правадоў маторнага адсека і панэлі прыбораў
• Х32 - паляць правадоў кузава і задняй левай дзверы
• Х33 - паляць правадоў кузава і задняй правай дзверы

Кропкі "масы" (-)

• 5 - маторны адсек, з левага боку
• 12 - падлога ў "тунэлі" цэнтральнай кансолі

Скарачэнні

• 15А - 15 ампер
• 15А. - напружанне запальвання
• 31 - злучэнне з "масай" (-)
• ABS - антыблакіровачная сістэма
• D – аўтамабіль з дызельным рухавіком
• FC15 - засцерагальнік
• FI - аўтамабіль з бензінавага рухавіка
• INS - шчыток прыбораў
• LSW - выключальнік асвятлення

Адкрыць вялікую карцінку ў новай укладцы →

---

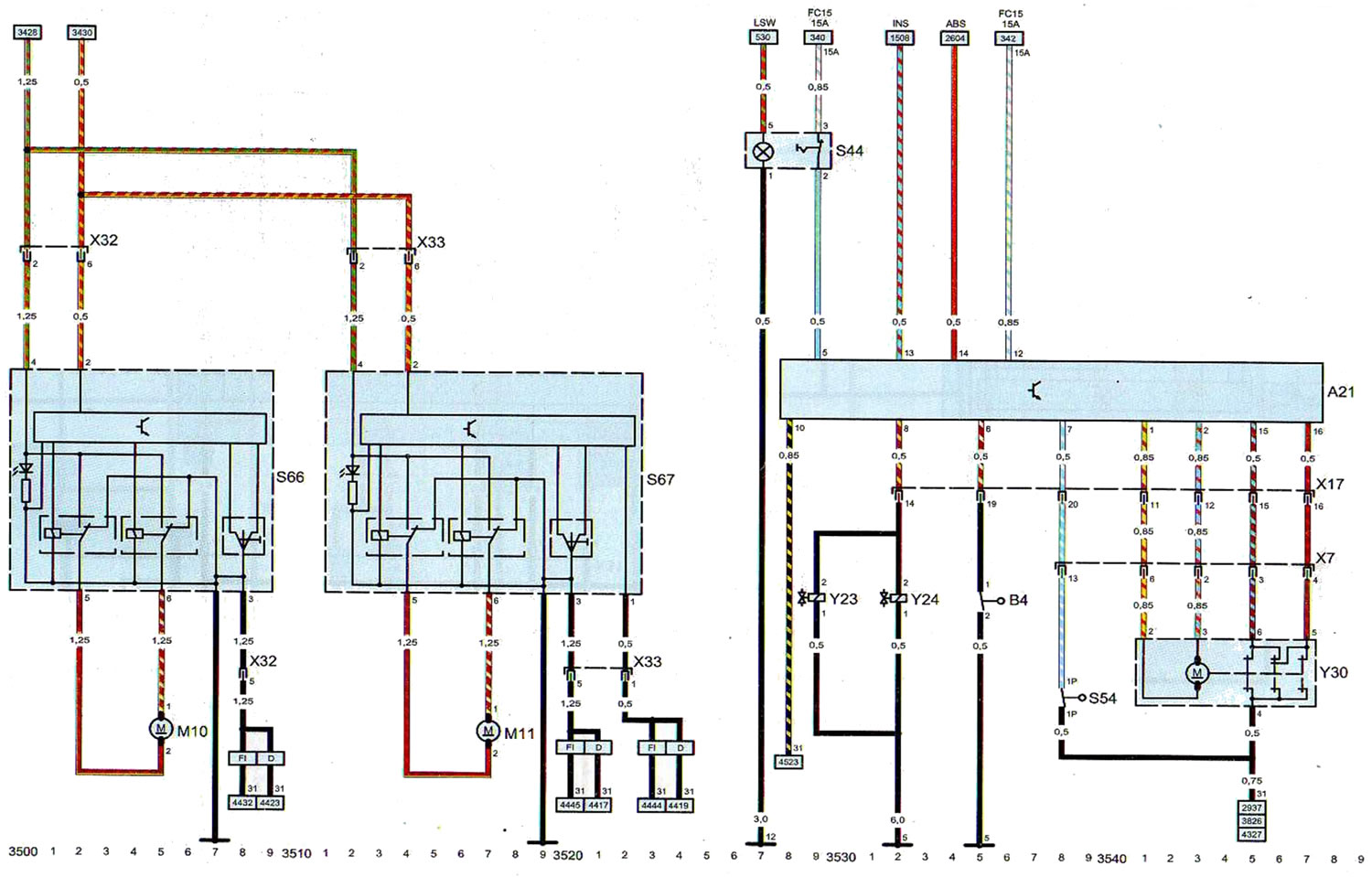

Схема 16. Шклапад'ёмнікі, выключальнік поўнага прывада.
