Електрогідравлічний блок керування антиблокувальною системою гальм (ABS 325) (Opel Frontera B)

Зняття

Від'єднайте провід від негативної клеми акумулятора.

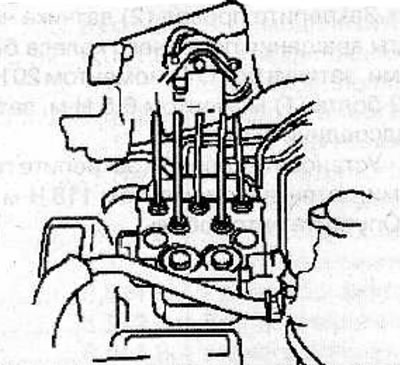

Відкрутіть з'єднувальні гайки та від'єднайте гальмівні трубки від гідравлічного модулятора.

Попередження! Щоб запобігти потраплянню бруду в гальмівну систему підходящими пробками, закрийте від'єднані гальмівні трубки та отвори в гідравлічному модуляторі.

Натисніть на фіксатор червоного кольору і від'єднайте роз'єм від електро-гідравлічного блоку управління ABS.

Торцевим ключем на 6 мм відверніть 2 гвинти та зніміть гідравлічний модулятор з кронштейна.

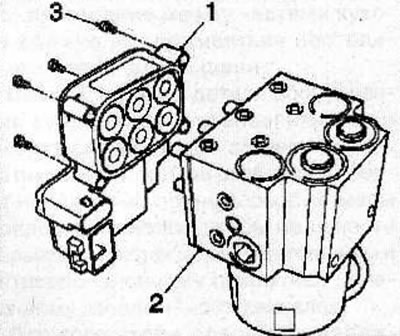

Викрутіть 4 болти (3) і зніміть блок керування ABS (1) з гідравлічного модулятора (2).

Встановлення

Встановіть блок керування на гідравлічний модулятор та закріпіть 4 болтами, затягнувши їх моментом 22 Н·м.



(Першоджерело розташоване на сайті: opelbook)

Встановіть гідравлічний модулятор на кронштейн та закріпіть 2 гвинтами.

Приєднайте роз'єм до електро-гідравлічного блоку управління ABS і закріпіть його фіксатором красноте кольору.

Підключіть гальмівні трубки до гідравлічного модулятора і затягніть гайки з'єднання кріплення трубок моментом 16 Н·м.

Підключіть провід до негативної клеми акумулятора.
