Insignia A (2008-2017)

Wymiary ciała (Opel Insignia A)

Spis treści: Sedan ⬇ Hatchback (68 HB) ⬇ Kombi ⬇

Podane wymiary ciała mają charakter poglądowy. Wszystkie wymiary podano w milimetrach. Podane wymiary służą do diagnostyki i oceny geometrii ciała. Pomiary wykonuje się przy użyciu specjalnej linijki z równoległymi znacznikami o równej długości. Wszystkie znaki, otwory, rowki i zapięcia mierzone są od środka. Wszystkie wymiary są symetryczne, chyba że zaznaczono inaczej.

Sedan

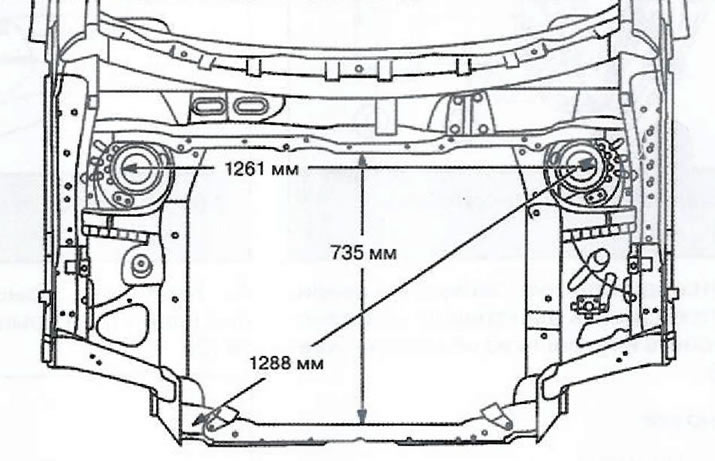

Komora silnika

Komora silnika

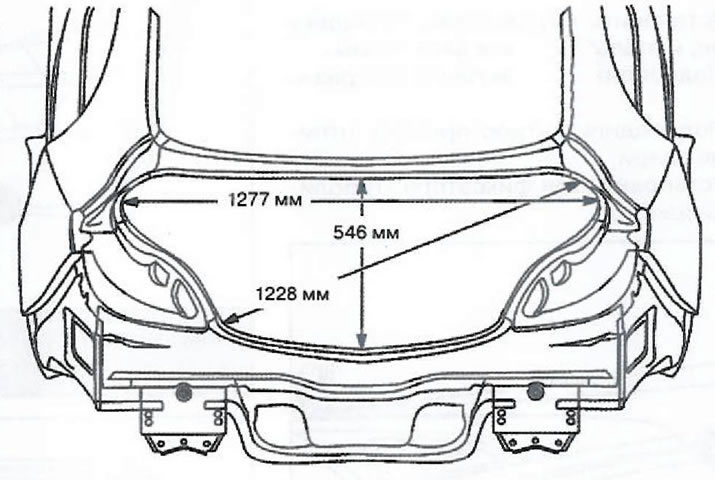

Tylna część

Tylna część

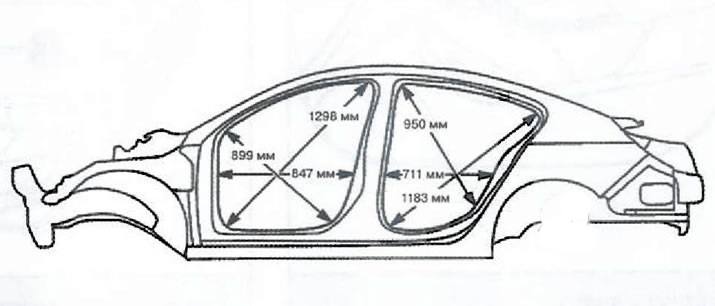

Część boczna

Część boczna

Hatchback (68 HB)

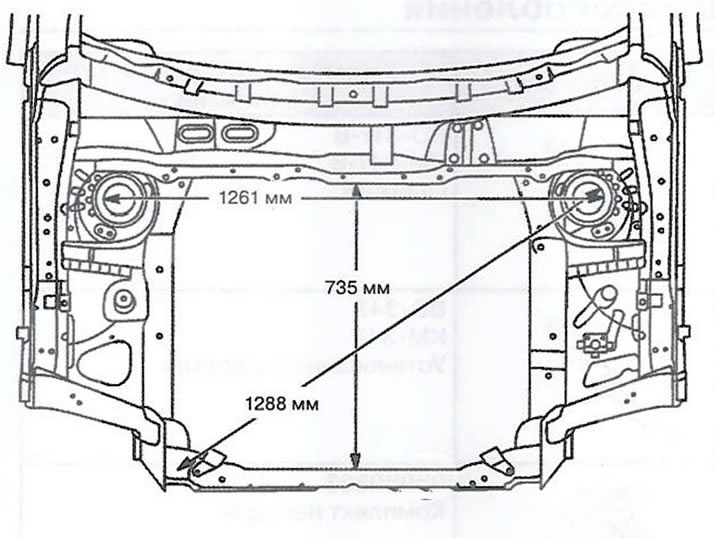

Komora silnika

Komora silnika

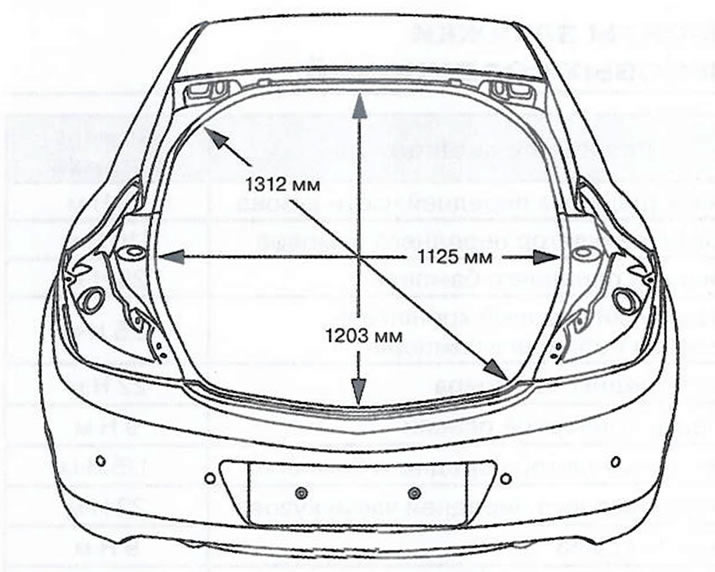

Tylna część

Tylna część

Kombi

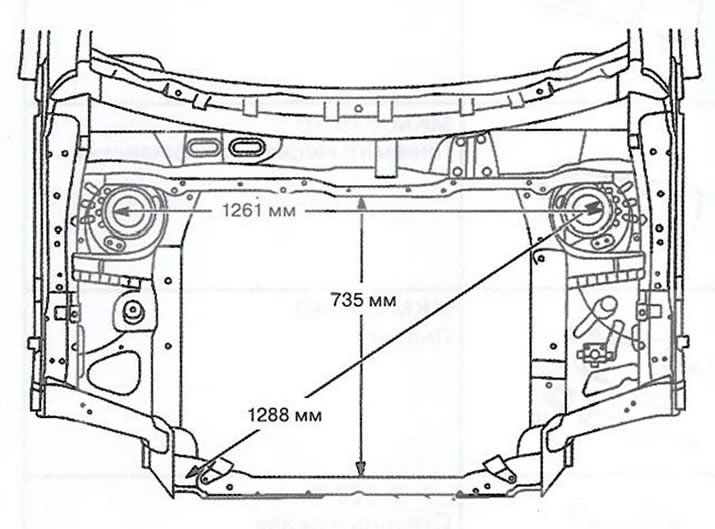

Komora silnika

Komora silnika

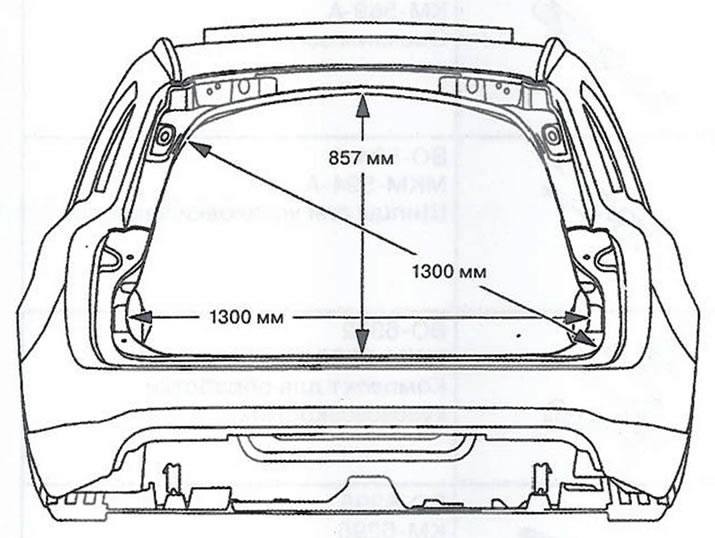

Tylna część

Tylna część

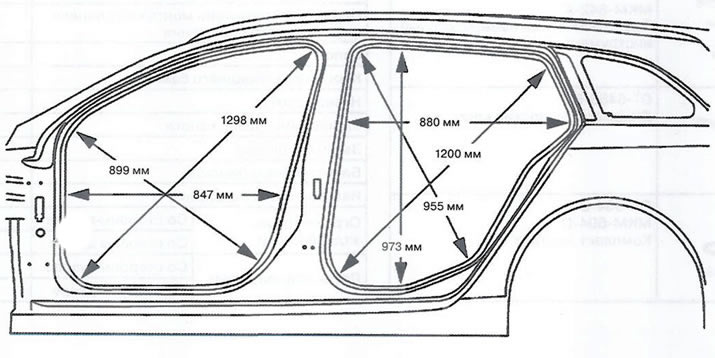

Część boczna

Część boczna
