Снятие
Автомобили с 4-х цилиндровым двигателем
1. Открутите винты крепления, и снимите крышку свечи зажигания от клапанной крышки.

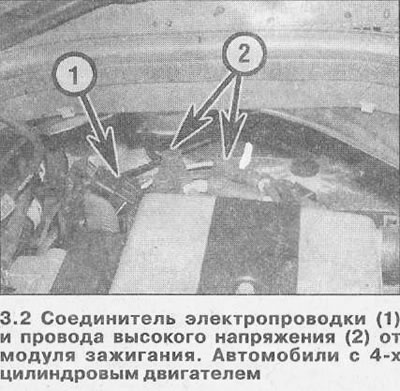

2. Проверьте, чтобы зажигание было выключено, затем отсоедините электропроводку и провода высокого напряжения от модуля зажигания (см. иллюстрацию).
3. Открутите болты крепления, и снимите модуль с задней части головки блока цилиндров.
Автомобили с 6-ти цилиндровым двигателем

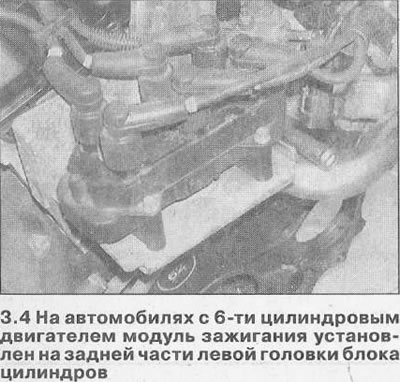

4. Модуль зажигания установлен на задней части левой головки блока цилиндров (см. иллюстрацию). Чтобы улучшить доступ к блоку, снимите мотор стеклоочистителя (см. соответствующий раздел). Блок управления очень труднодоступен и для того, чтобы еще улучшить доступ, освободите держатель соединителя электропроводки от монтажной проушины на задней части головки блока цилиндров и разъедините трубы/шланги.
5. Открутите болты крепления, и отделите блок управления от головки блока цилиндров. На ранних моделях блок управления прикреплен непосредственно к головке (а на поздних моделях — на кронштейне), к нижним болтам легче добраться снизу, если приподнять автомобиль и надежно поддержать его.
6. Отсоедините электропроводку и провода высокого напряжения от модуля зажигания и снимите блок с автомобиля. Пронумеруйте клеммы проводов высокого напряжения согласно номеру цилиндра, чтобы не перепутать их при установке.
Установка
7. Установка проводится в обратном порядке, правильно подсоедините провода высокого напряжения. Зажмите болты крепления усилием затяжки, регламентированным Спецификациями и надежно подсоедините электропроводку.
