Электрические узлы системы впрыска (Opel Omega B)

Измеритель потока воздуха

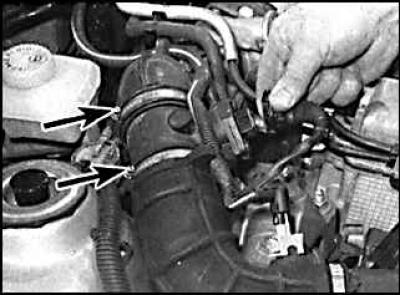

1. Выключите зажигание и отсоедините электрический разъем от измерителя потока воздуха (стрелками указаны хомуты крепления измерителя потока воздуха).

2. Ослабьте хомуты, освободите измеритель потока воздуха от впускных каналов и снимите его.

3. Установка производится в последовательности, обратной снятию.

Датчик температуры воздуха

Предупреждение! На двигателях турбо с высоким давлением датчик температуры воздуха является составной частью измерителя потока воздуха.

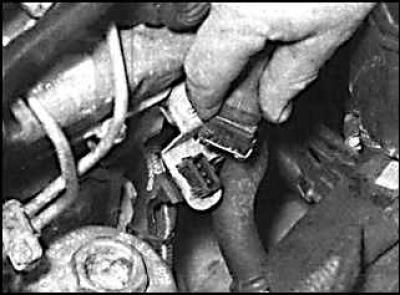

1. Выключите зажигание, отсоедините электрический разъем и извлеките датчик из впускного канала.

2. Установка производится в последовательности, обратной снятию.

Датчик положения педали акселератора

1. В салоне автомобиля отвинтите зажимы и снимите отделку нижней части панели приборов со стороны водителя.

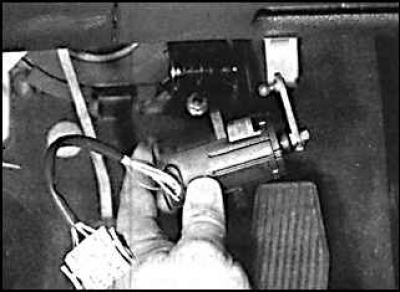

2. Отсоедините электрический разъем от датчика, который расположен на верхней части педали.

3. Снимите скобу шарового шарнира тяги и снимите тягу с датчика.



4. Отвинтите винты и снимите датчик с кронштейна педали.

5. Установка производится в последовательности, обратной снятию.

Датчик коленчатого вала

1. Отвинтите винты и снимите пластиковый кожух с верхней части головки блока цилиндров.

2. Для доступа к датчику поднимите переднюю часть автомобиля и зафиксируйте на подставках.



3. Отсоедините электрический разъем датчика от жгута проводов.

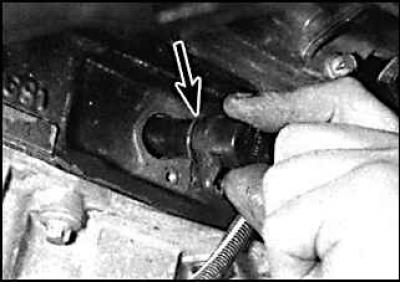

4. Отвинтите болт и снимите датчик (указан стрелкой) с блока цилиндров.



5. Установка производится в последовательности, обратной снятию, при этом необходимо на датчик установить новое уплотнительное кольцо.

Датчик температуры охлаждающей жидкости

Датчик установлен с передней правой стороны головки блока цилиндров.

Датчик превышения давления

1. Отвинтите винты и снимите пластиковый кожух с верхней части головки блока цилиндров.

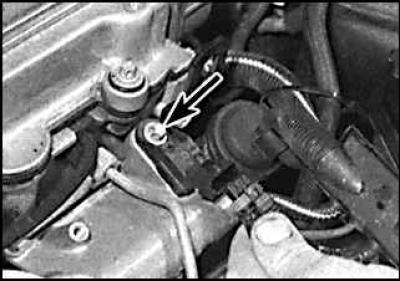

2. Отвинтите винты, крепящие кронштейн жгута проводов к верхней части впускного коллектора и отсоедините электрический разъем (указан стрелкой) от датчика превышения давления.

3. Отвинтите болт и снимите датчик с верхней части впускного коллектора.

4. Установка производится в последовательности, обратной снятию, при этом необходимо установить на датчик новое уплотнительное кольцо.

Датчик температуры масла

1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.

2. Слейте моторное масло. Установите новое уплотнительное кольцо на маслосливную пробку и завинтите ее в масляный поддон.

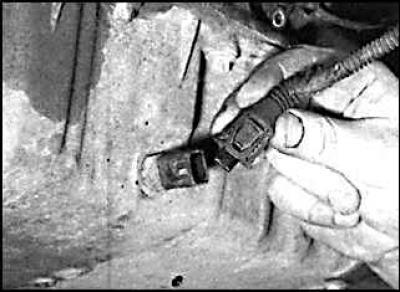

3. Отсоедините электрический разъем и отвинтите датчик от передней части масляного поддона.



4. Установка производится в последовательности, обратной снятию. Залейте в двигатель моторное масло.

Электронное контрольное устройство (ecu)

1. Снимите рычаги стеклоочистителей и снимите провод массы с аккумулятора.

2. Отвинтите пластиковые гайки от осей рычагов стеклоочистителей.

3. Снимите резиновое уплотнение с верхней части перегородки моторного отсека.

4. Снимите пластиковый кожух от основания ветрового стекла.

5. Отвинтите гайки и снимите защитный кожух блока ECU.

6. Освободите фиксаторы и отсоедините электрический разъем от блока ECU.

7. Отвинтите гайки и снимите блок ECU.

8. Установка производится в последовательности, обратной снятию.
