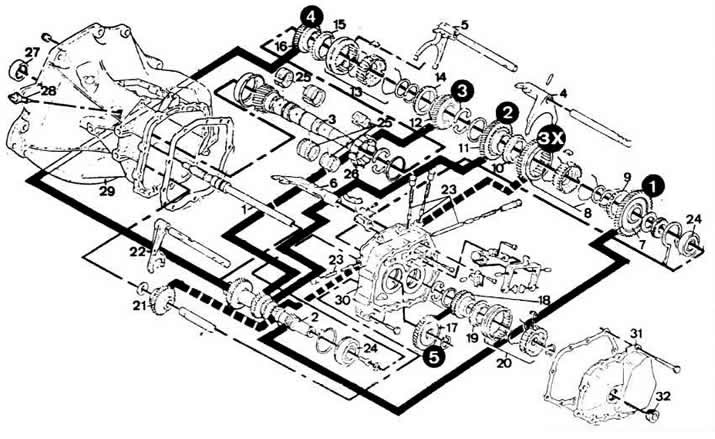

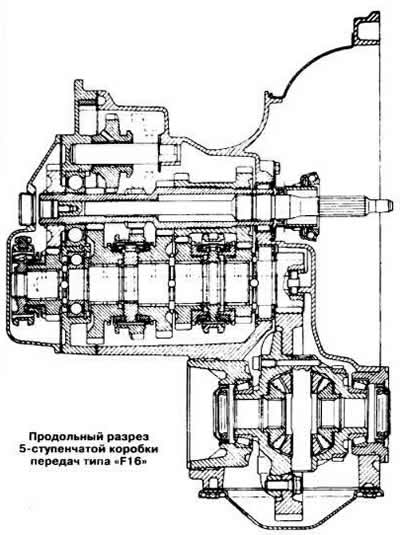

Детали 5-стуленчатой коробки передач типа «F16»:
1 — первичный вал;
2 — блок шестерен первичного вала;
3 — вторичный вал;
4 — вилка переключения I и II передач;
5 — вилка переключения III и IV передач;
6 - вилка включения V передачи;
7 — ведомая шестерня I передачи;
8 — синхронизатор I и II передач;
9 — блокирующее кольцо синхронизатора I передачи;
10 — блокирующее кольцо синхронизатора II передачи;
11 — ведомая шестерня II передачи;
12 — ведомая шестерня III передачи;
13 — синхронизатор III и IV передач;
14 — блокирующее кольцо синхронизатора III передачи;
15 — блокирующее кольцо синхронизатора IV передачи;
16 — ведомая шестерня IV передачи;
17 — ведущая шестерня V передачи (в блоке шестерен первичного вала);
18 — ведомая шестерня V передачи;
19 — блокирующее кольцо синхронизатора V передачи;
20 — синхронизатор V передачи;
21 — промежуточная шестерня заднего хода;
22 — вилка включения передачи заднего хода;
23 — фиксаторы вилок;
24 — шарикоподшипники;
25 — игольчатые подшипники разрезного типа;
26 — роликоподшипник;
27 — передний игольчатый подшипник первичного вала;
28 — выключатель света заднего хода;
29 — картер КП;
30 — промежуточный картер КП;
31 — задняя крышка КП;
32 — пробка;
ЗХ — задний ход.
