Противотуманные фары (Opel Insignia A)

Оглавление: Седан или хэтчбек ⬇ Универсал ⬇

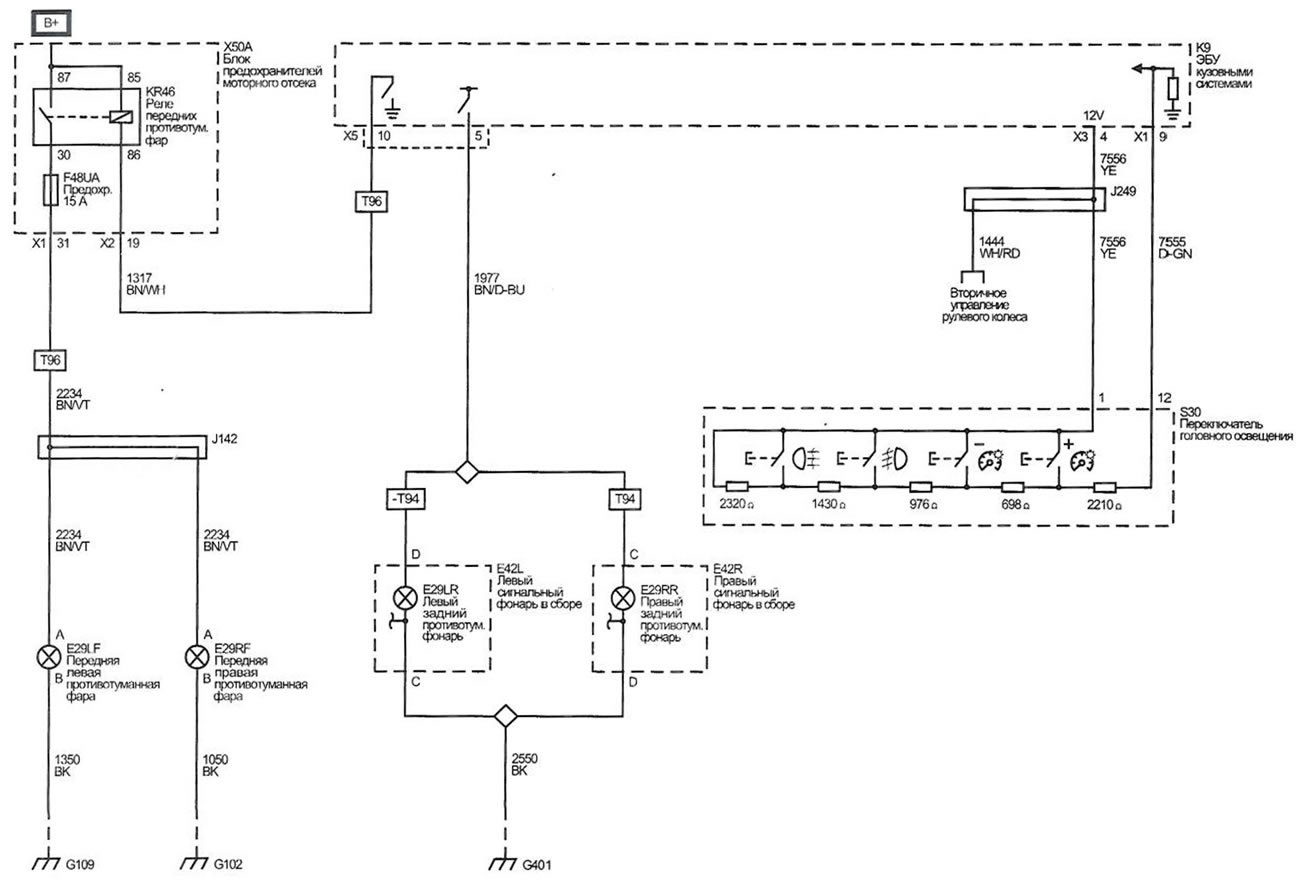

Седан или хэтчбек

Открыть большую картинку в новой вкладке →

Универсал

Открыть большую картинку в новой вкладке →

Нестандартные символы и обозначения на схемах смотрите здесь →

(Материал взят с интернет-портала: «opelbook»)

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь →

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Проверка статьи: Зиновьев Кирилл
