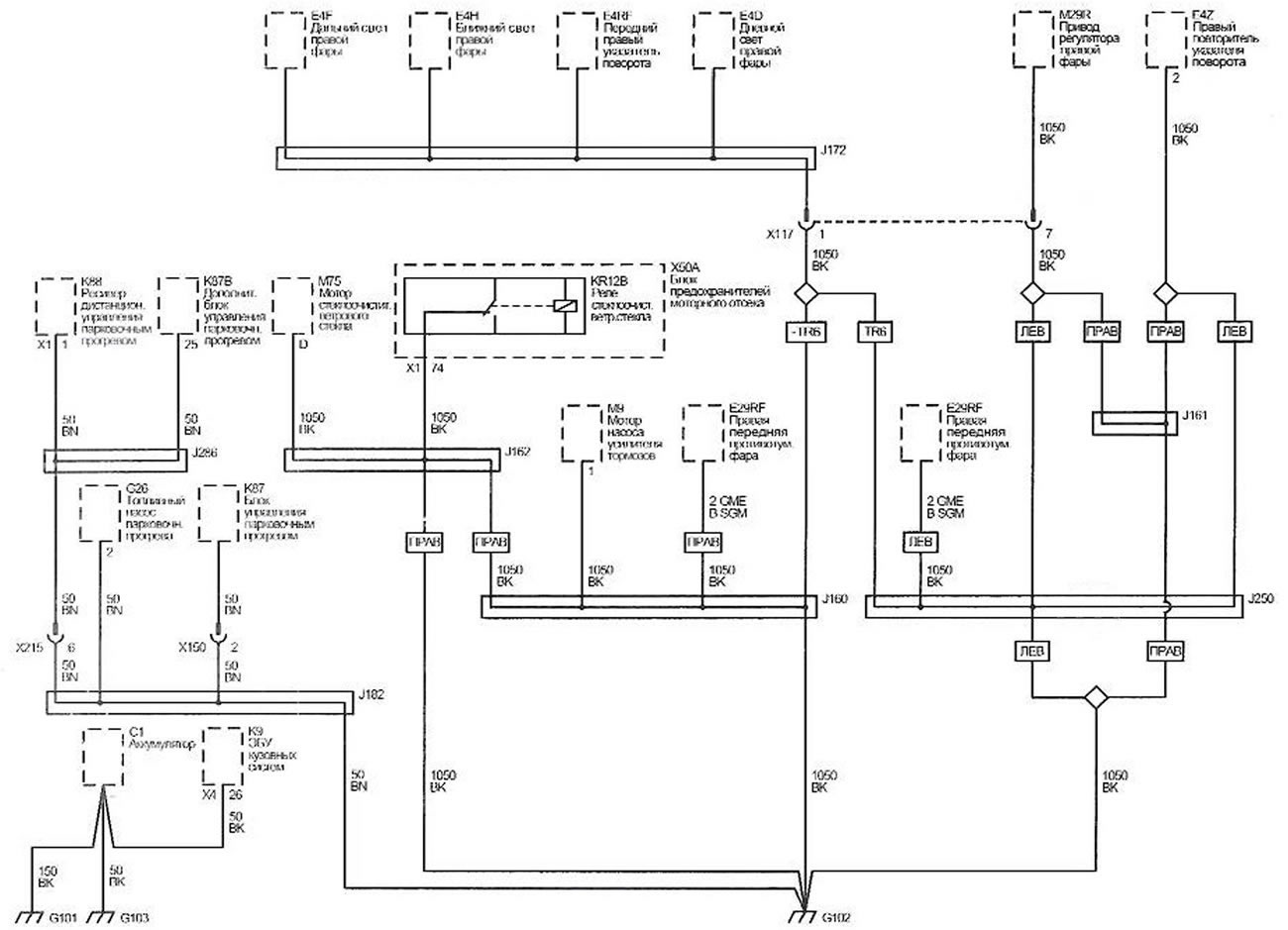

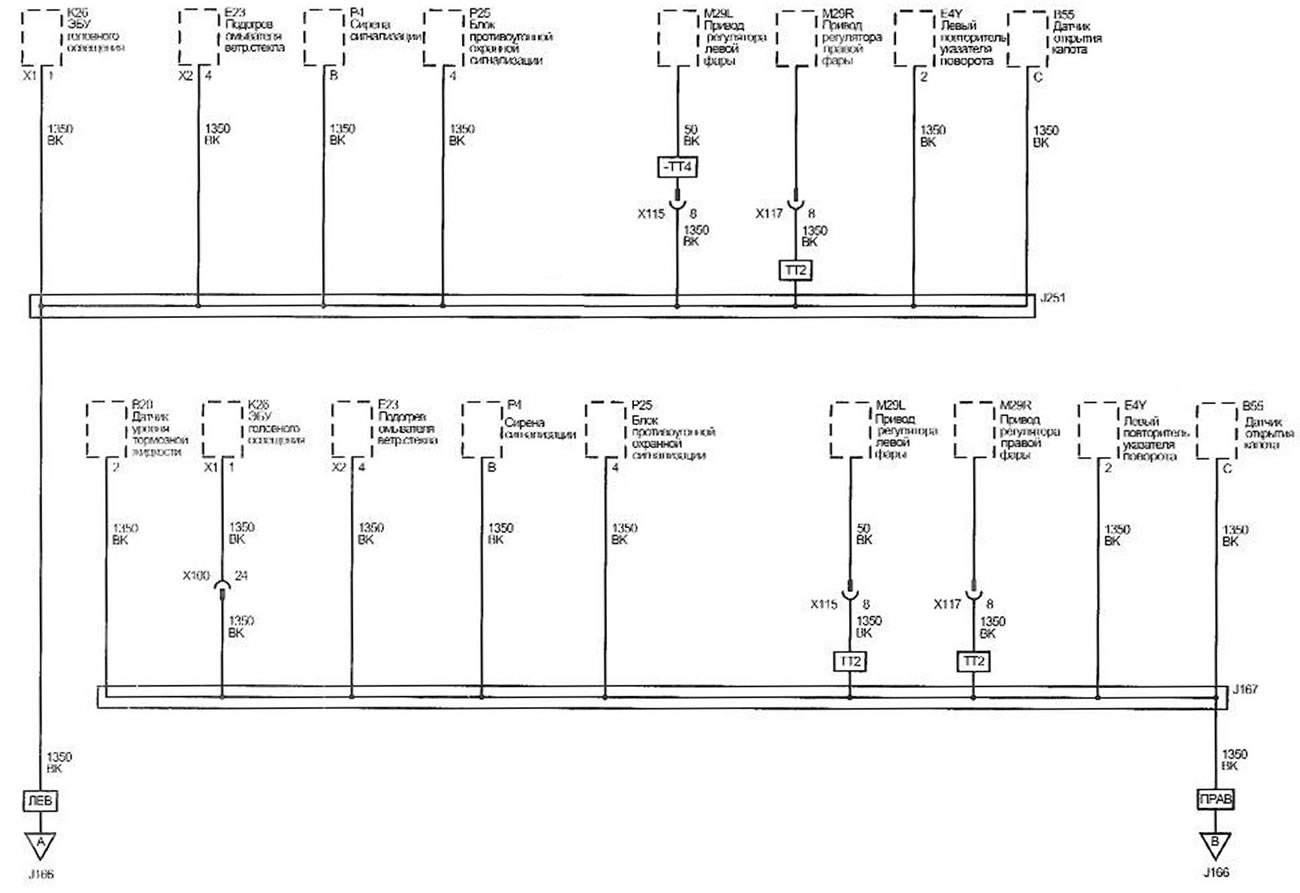

Разводка массы: G101, G102 и G103
Открыть большую картинку в новой вкладке →

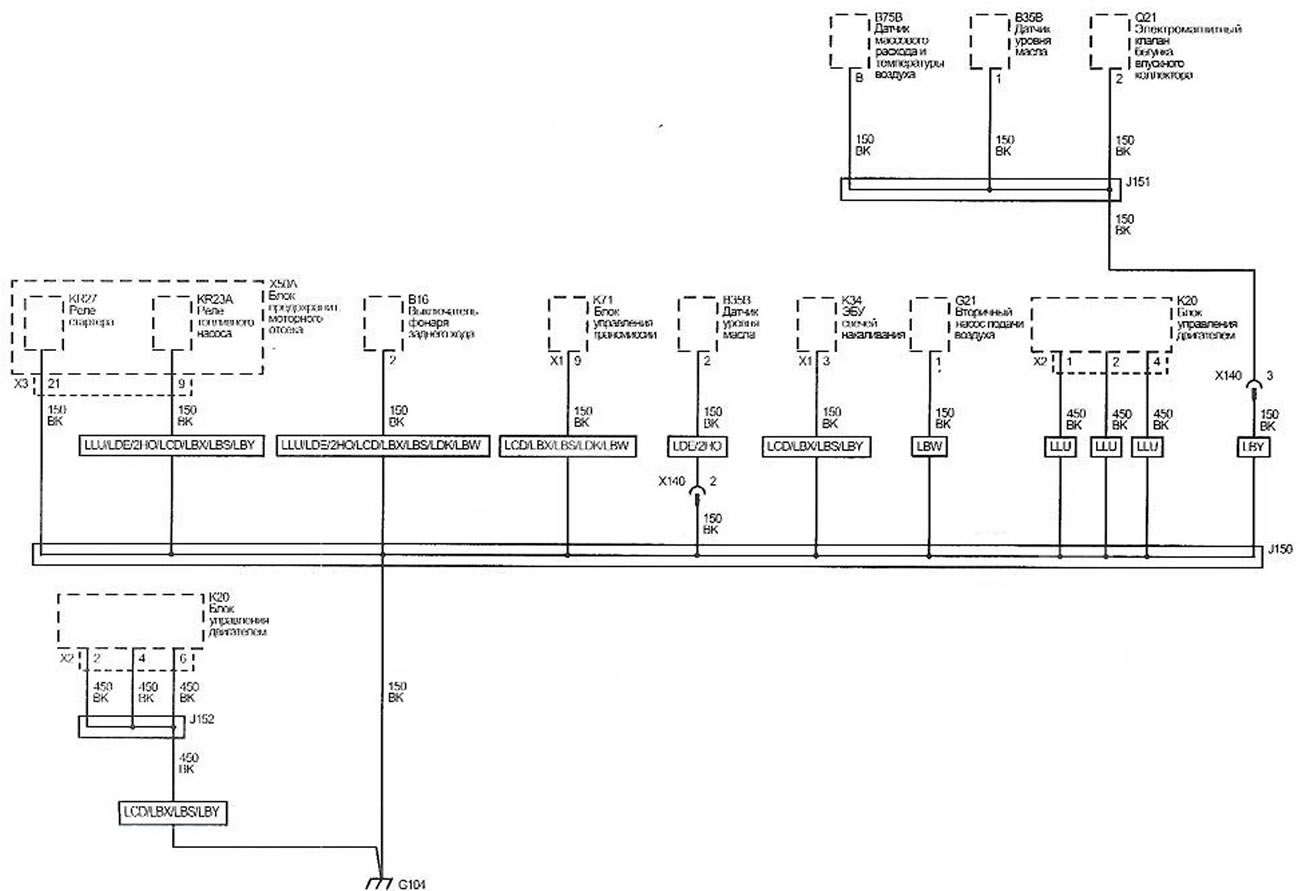

Разводка массы: G104
Открыть большую картинку в новой вкладке →

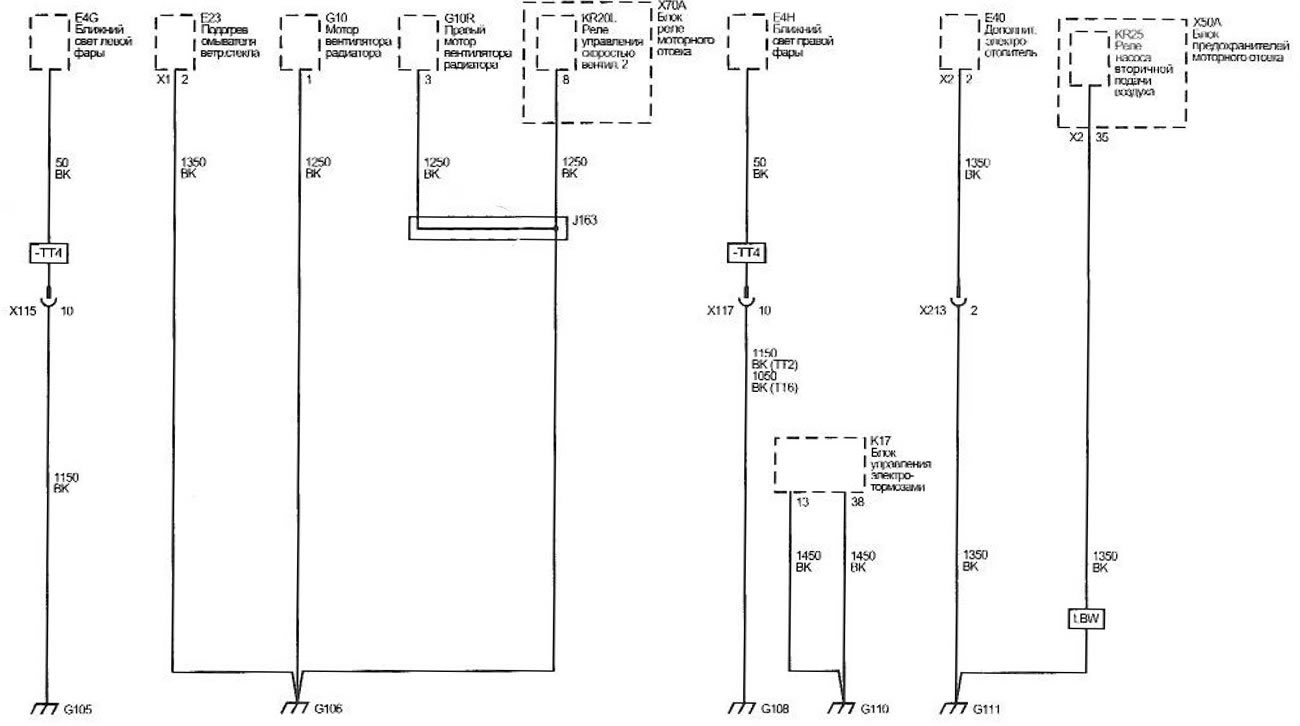

Разводка массы: G105, G106, G108, G110 и G111
Открыть большую картинку в новой вкладке →

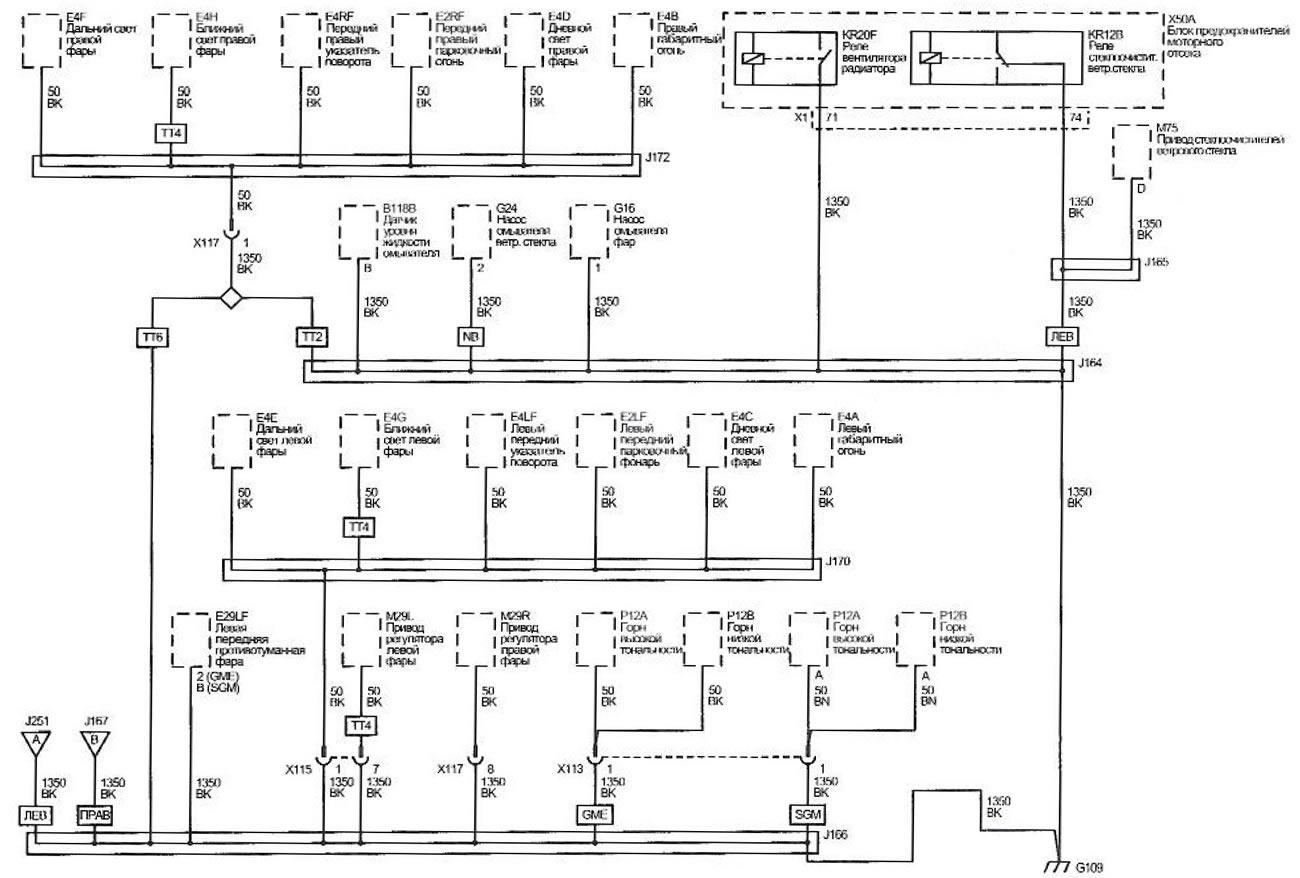

Разводка массы: G109
Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →

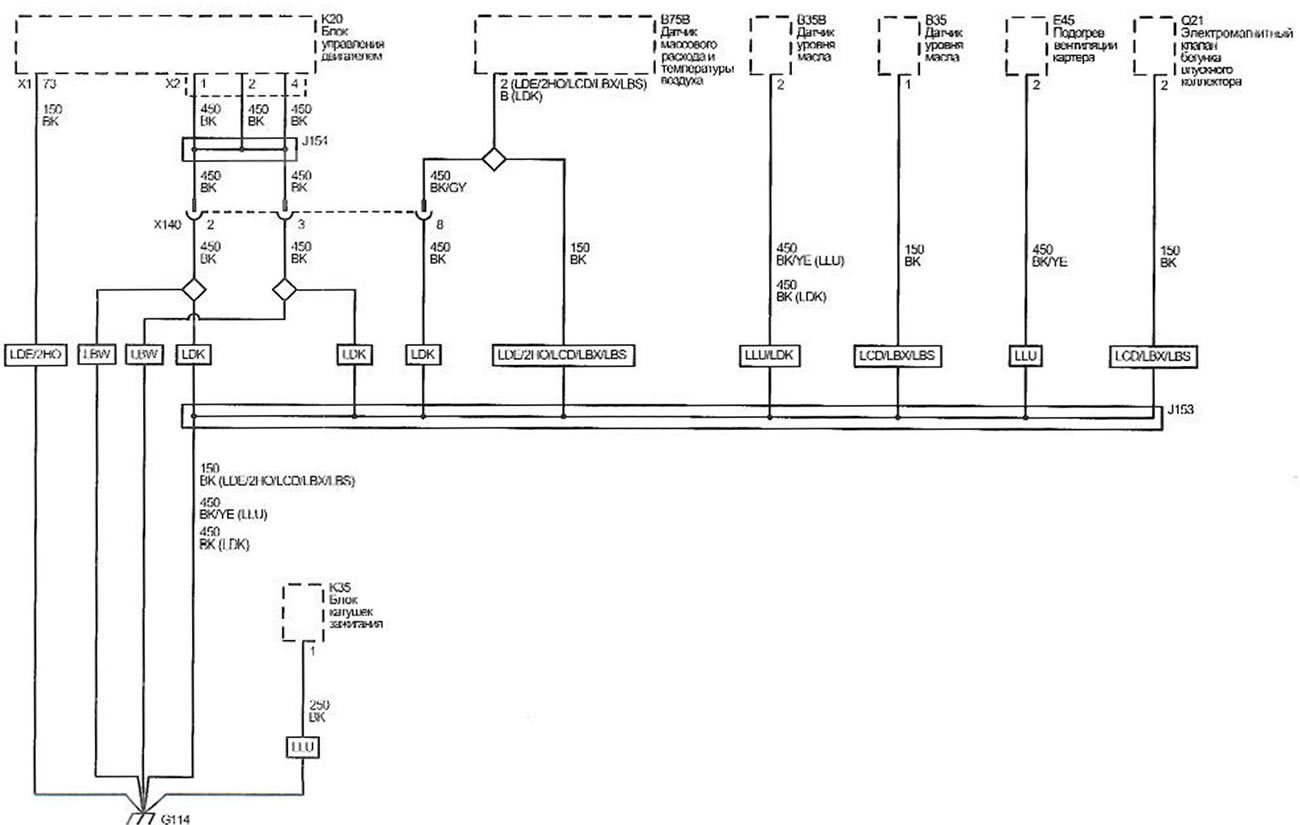

Разводка массы: G114
Открыть большую картинку в новой вкладке →
Разводка массы: G115 и G116
Открыть большую картинку в новой вкладке →

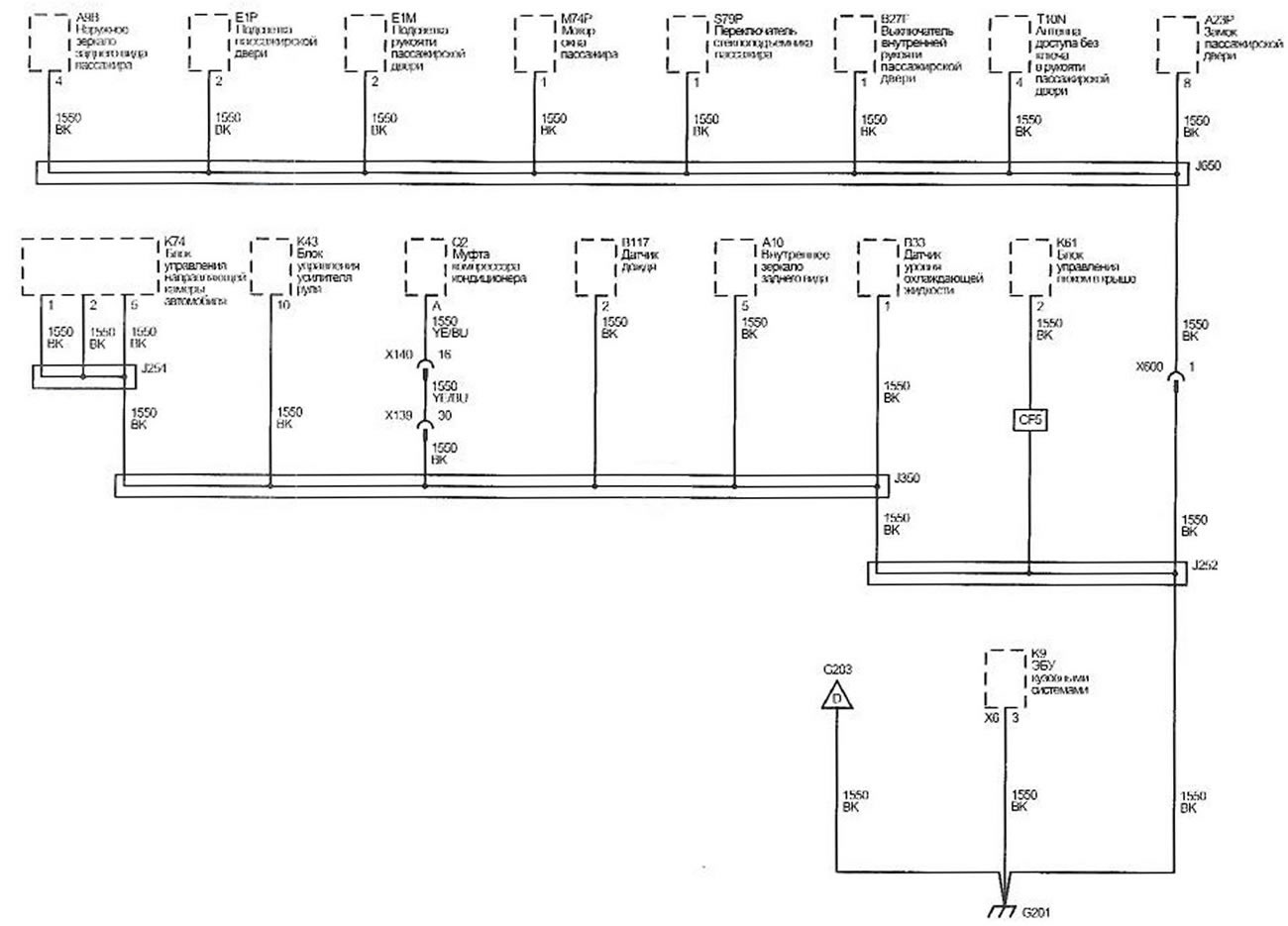

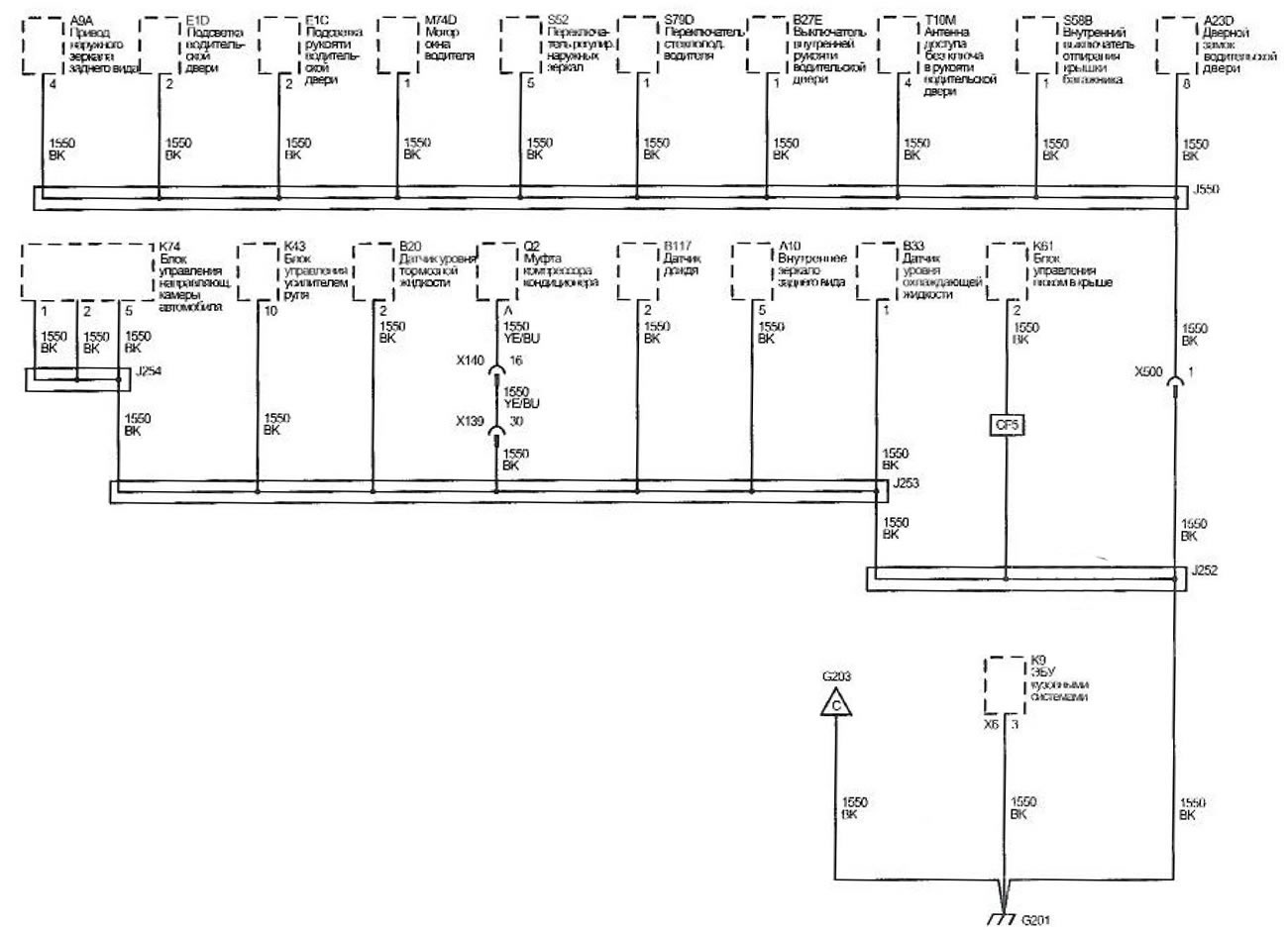

Разводка массы: G201 (левостороннее расположение приборов)
Открыть большую картинку в новой вкладке →
Разводка массы: G201 (правостороннее расположение приборов)
Открыть большую картинку в новой вкладке →

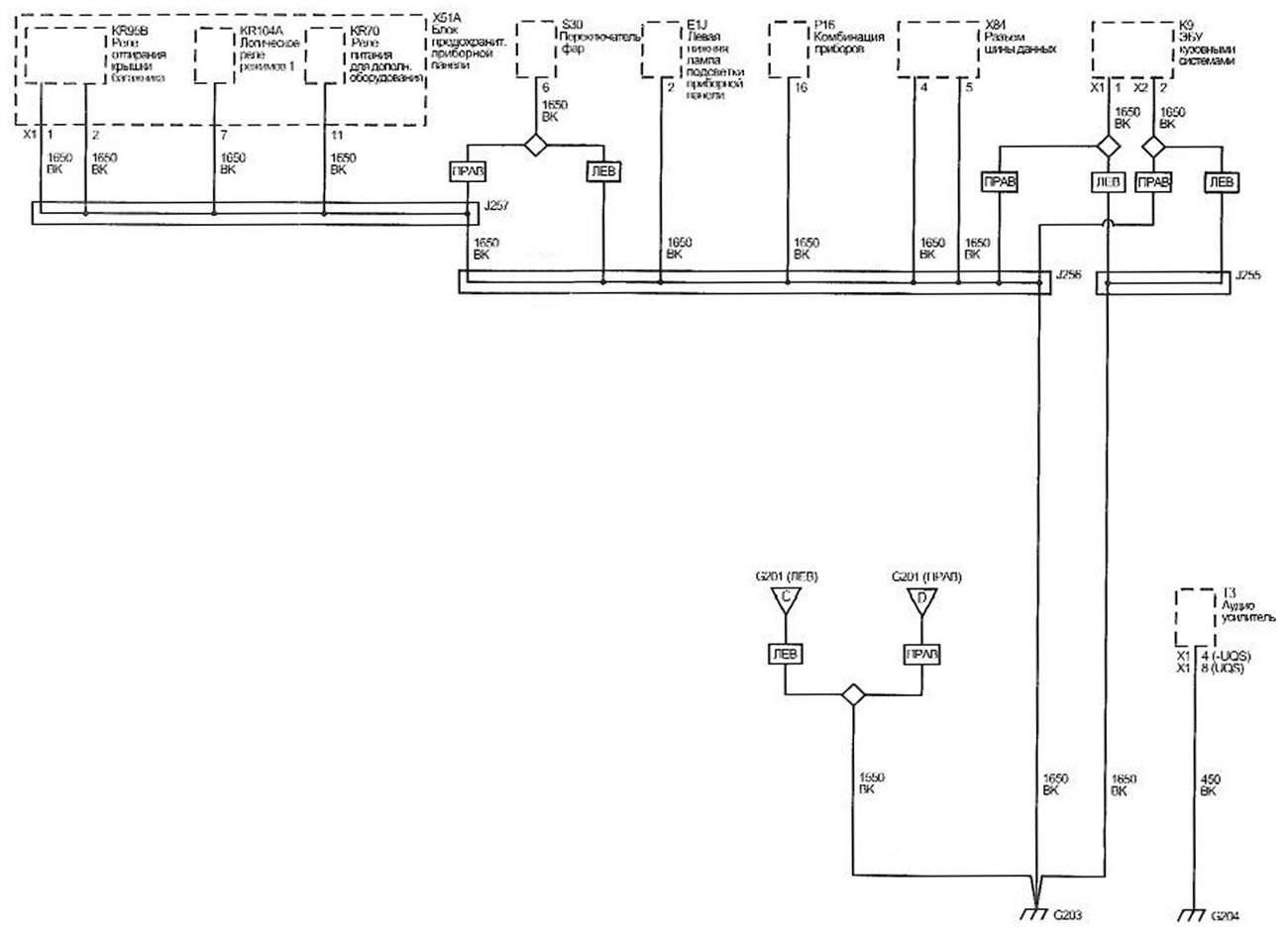

Разводка массы: G203 и G204
Открыть большую картинку в новой вкладке →

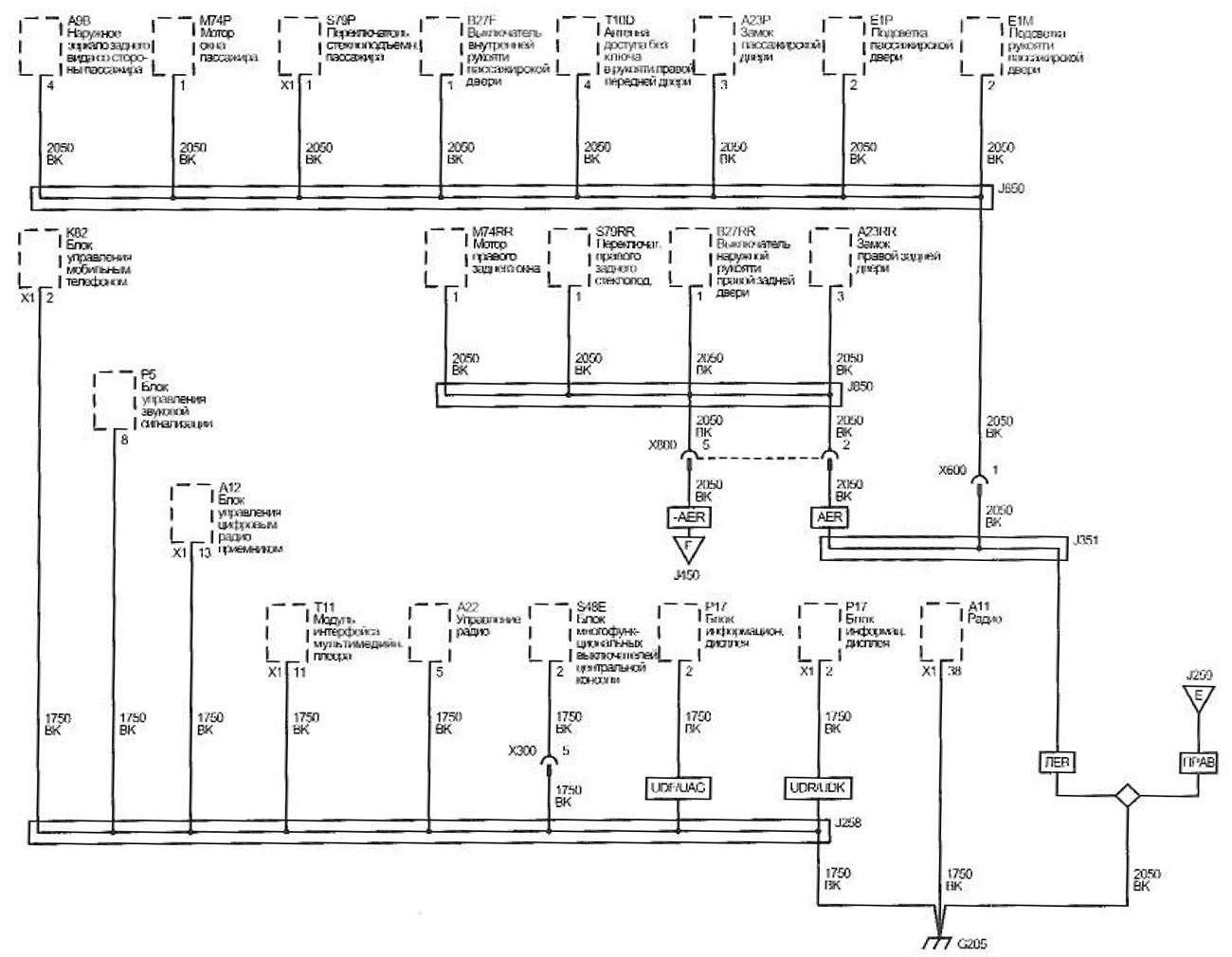

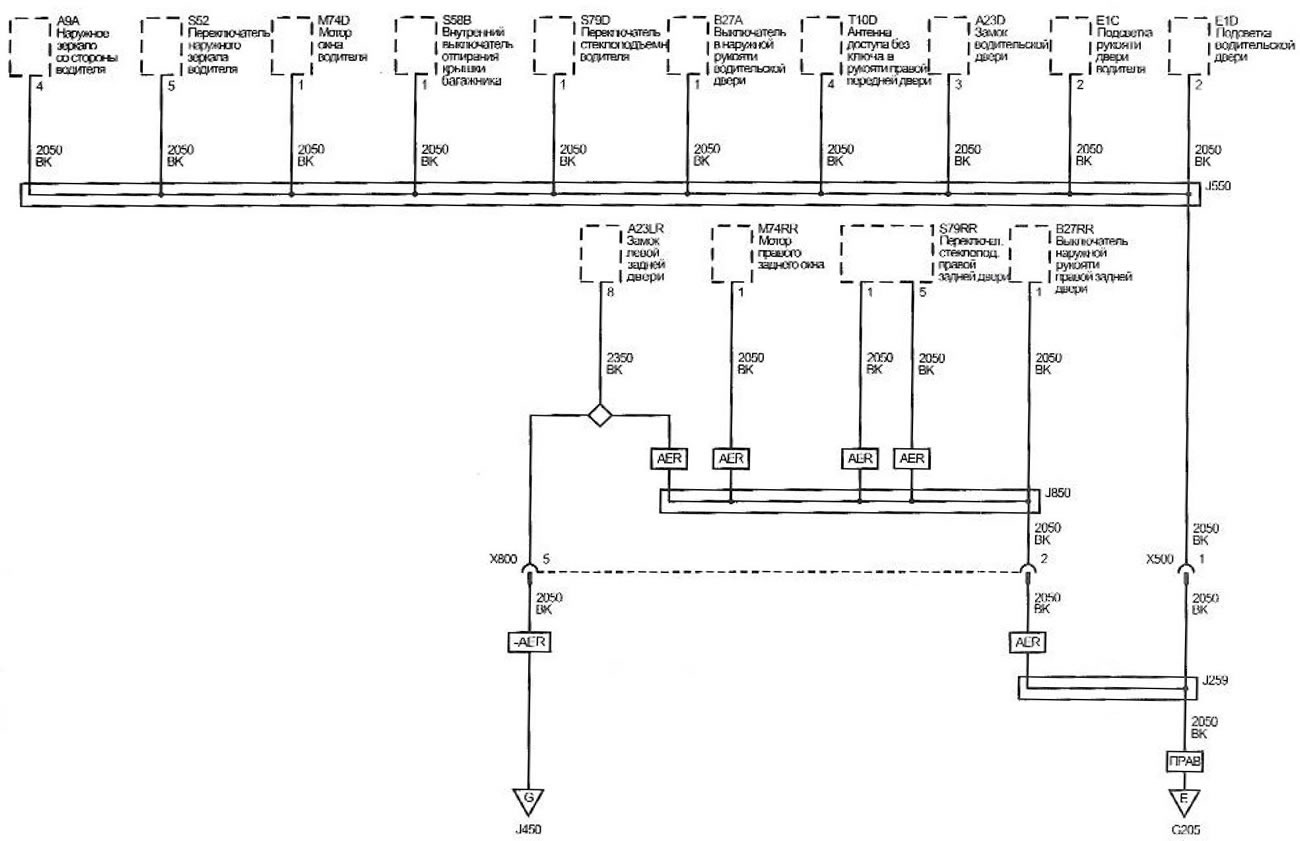

Разводка массы: G205 (левостороннее и частично правостороннее расположение приборов)
Открыть большую картинку в новой вкладке →
Разводка массы: G205 (правостороннее расположение приборов)
Открыть большую картинку в новой вкладке →

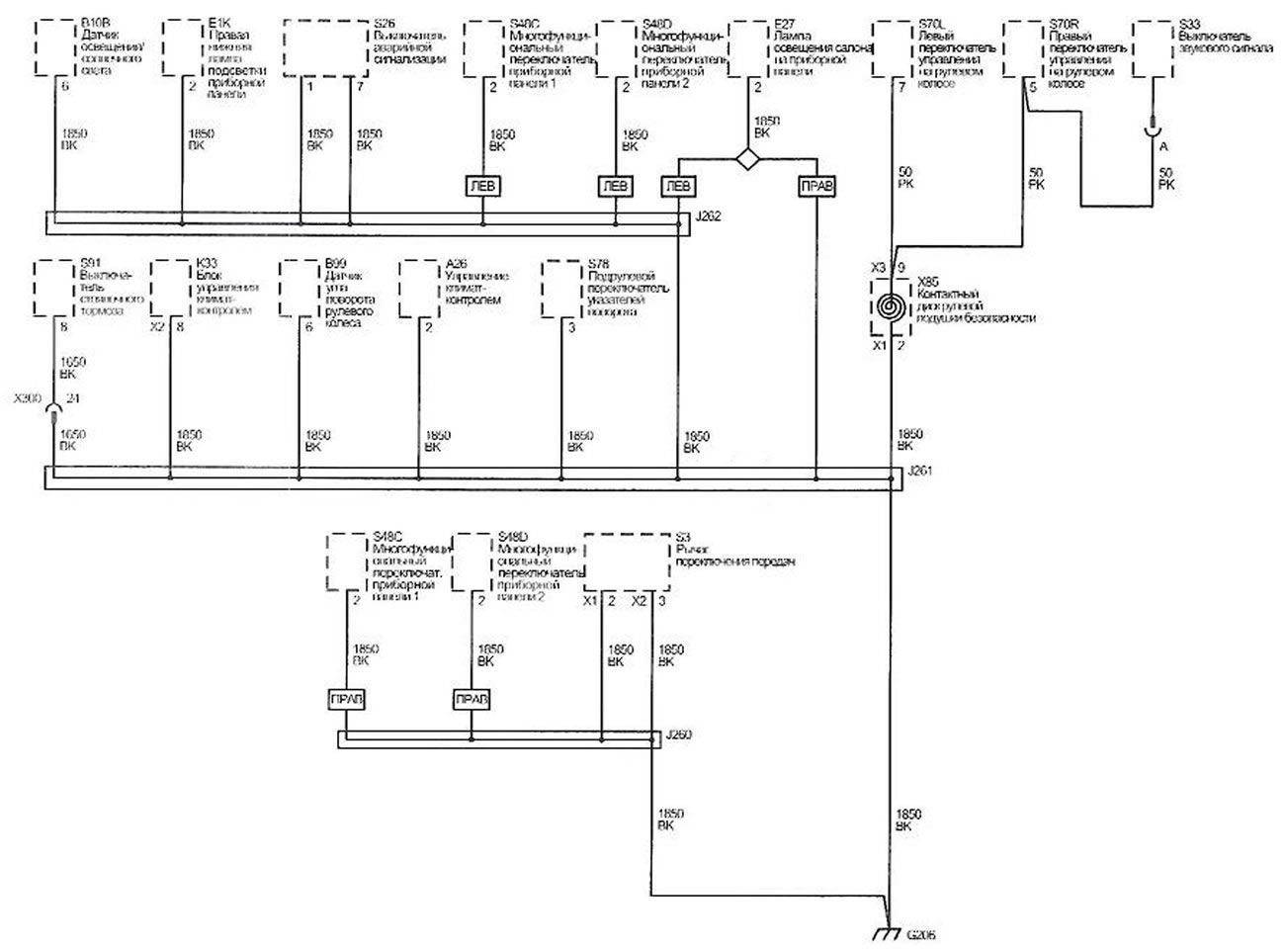

Разводка массы: G206
Открыть большую картинку в новой вкладке →

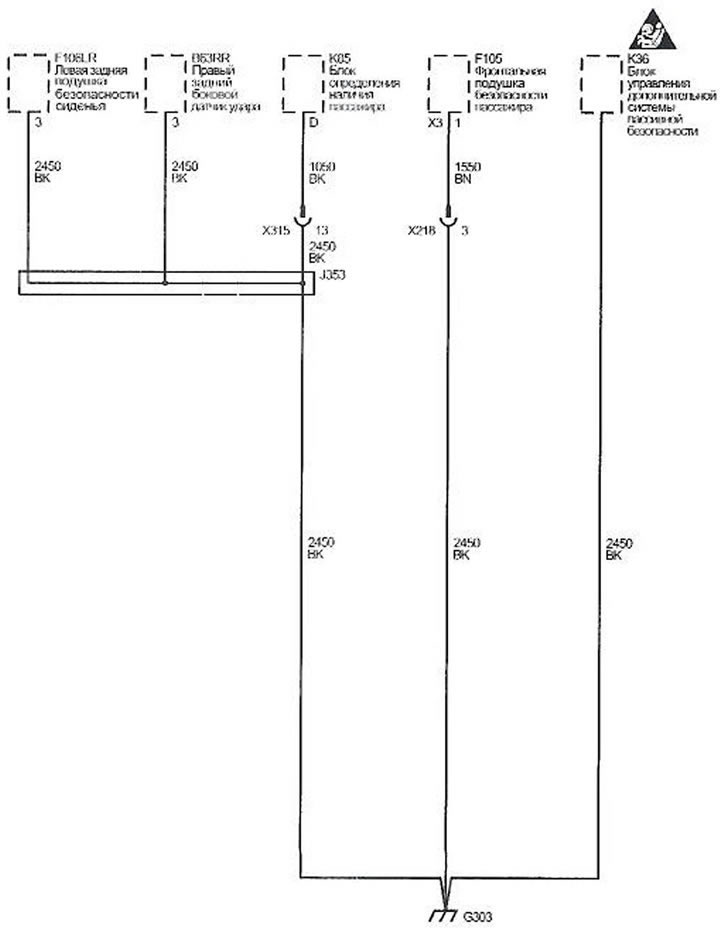

Разводка массы: G303

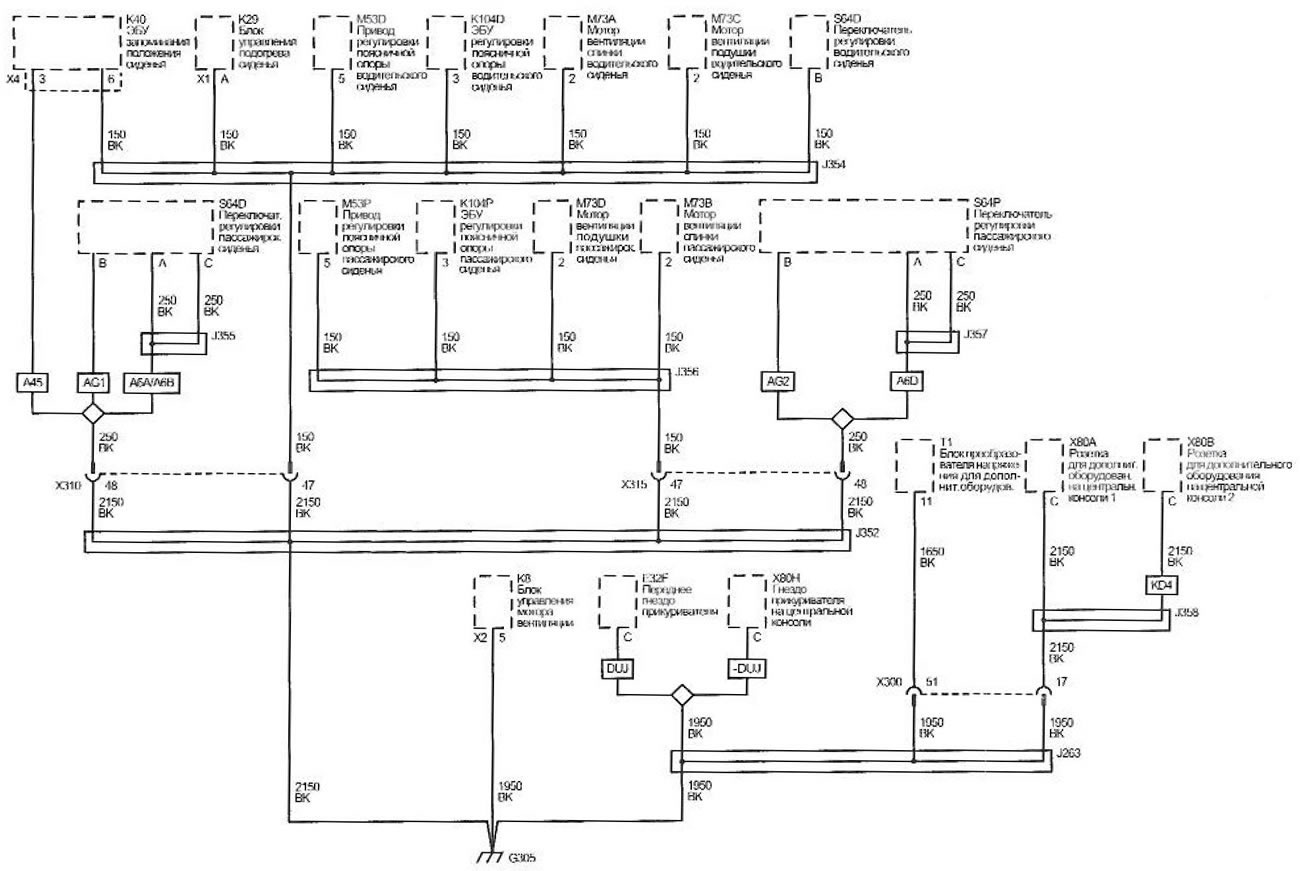

Разводка массы: G305
Открыть большую картинку в новой вкладке →

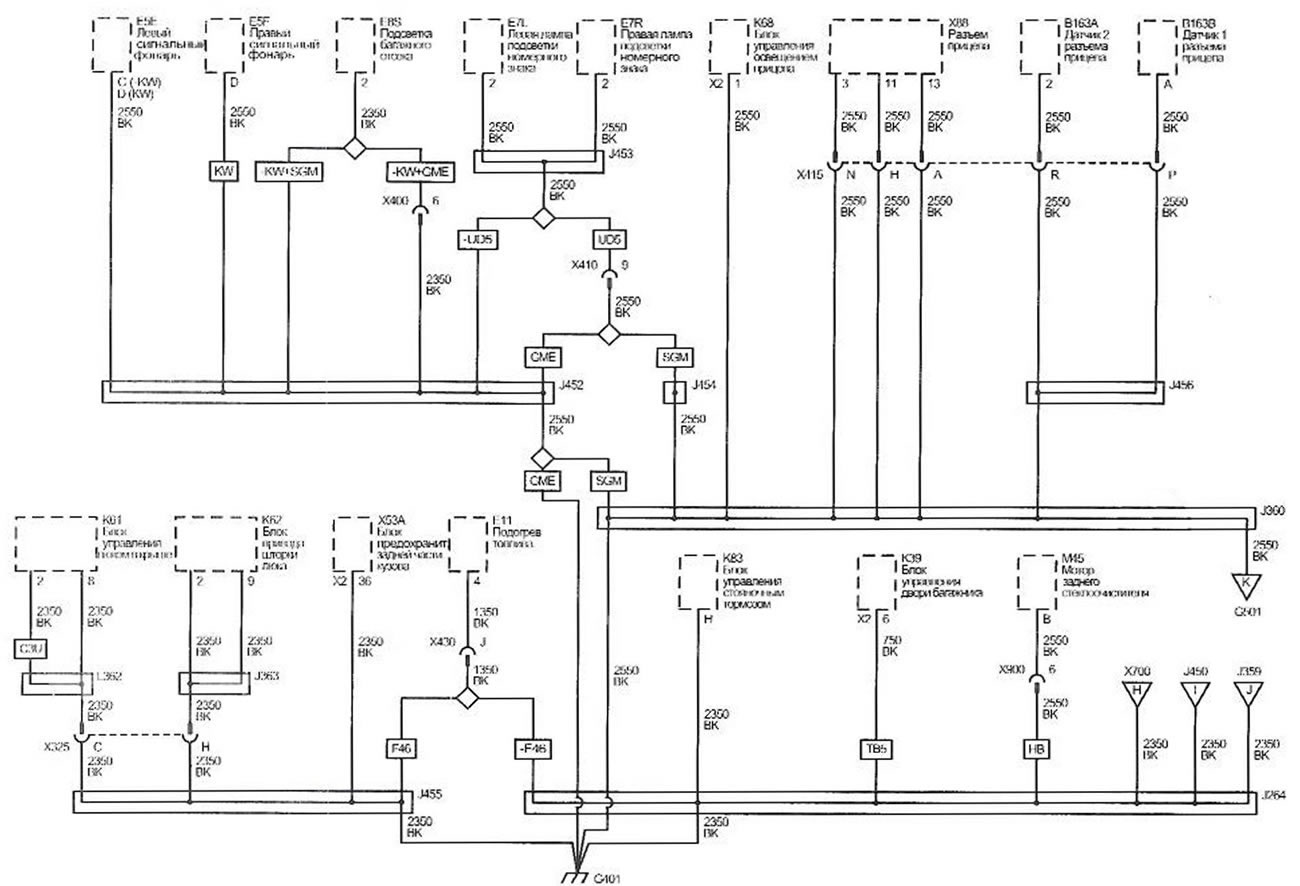

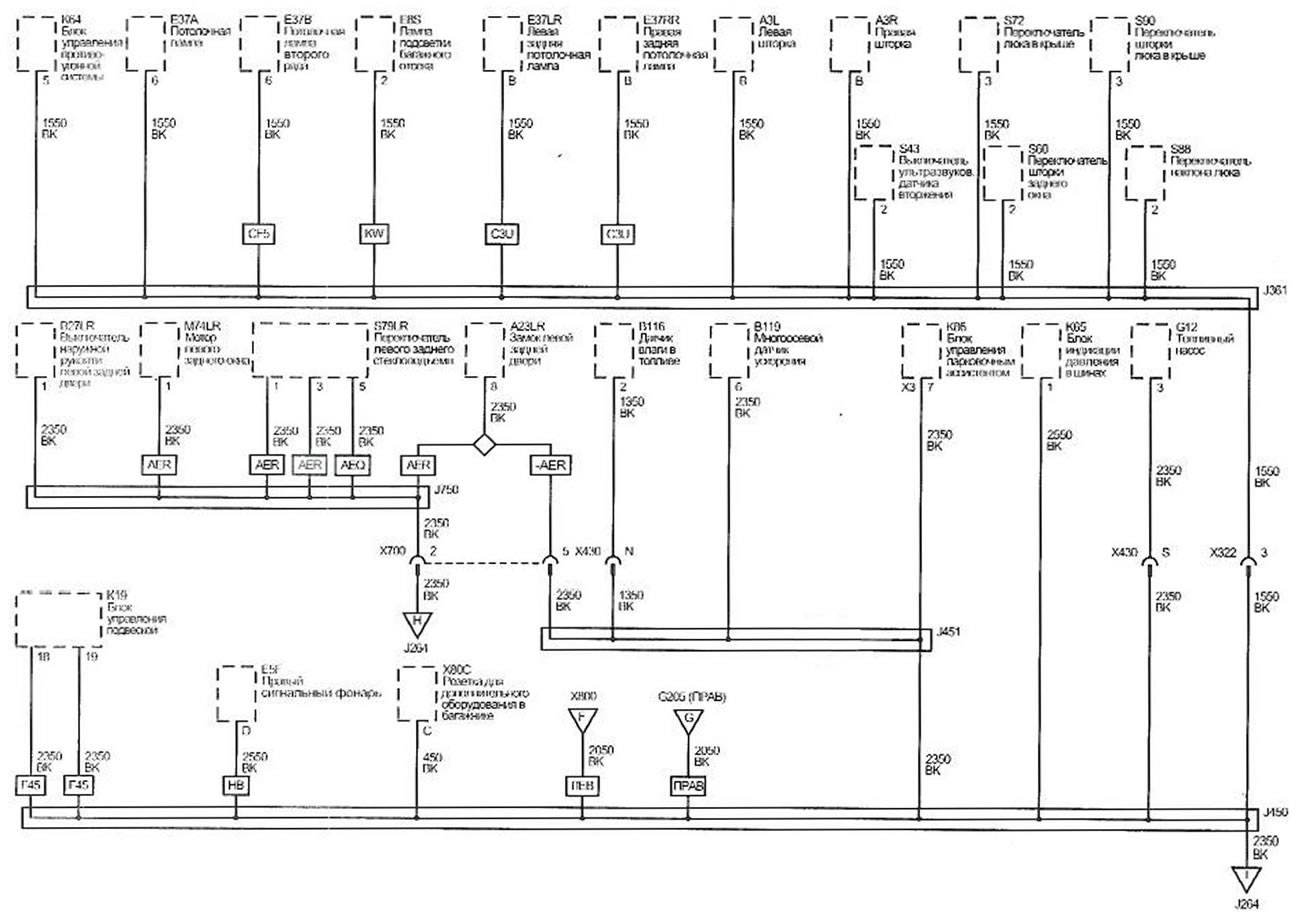

Разводка массы: G401
Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →

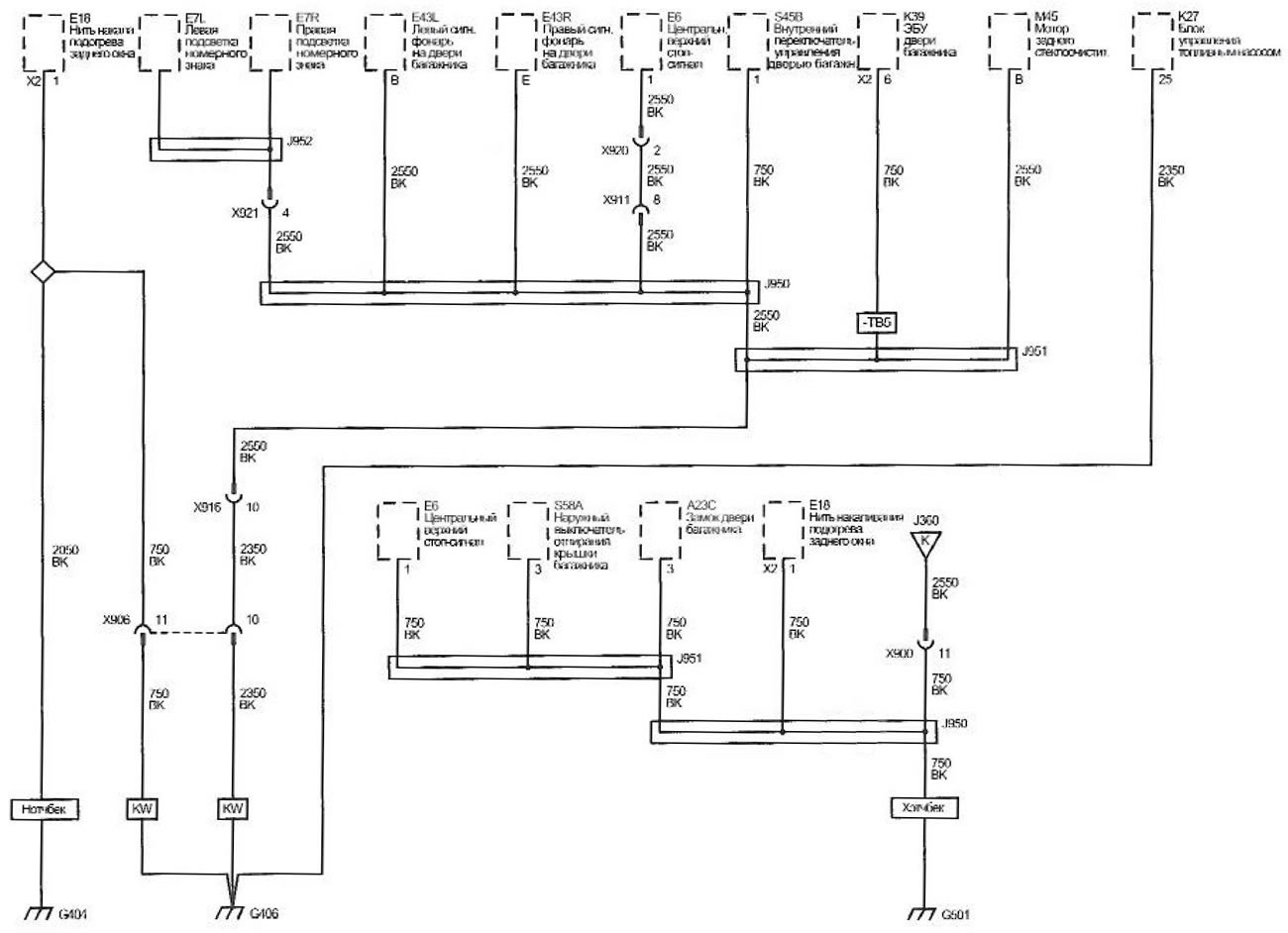

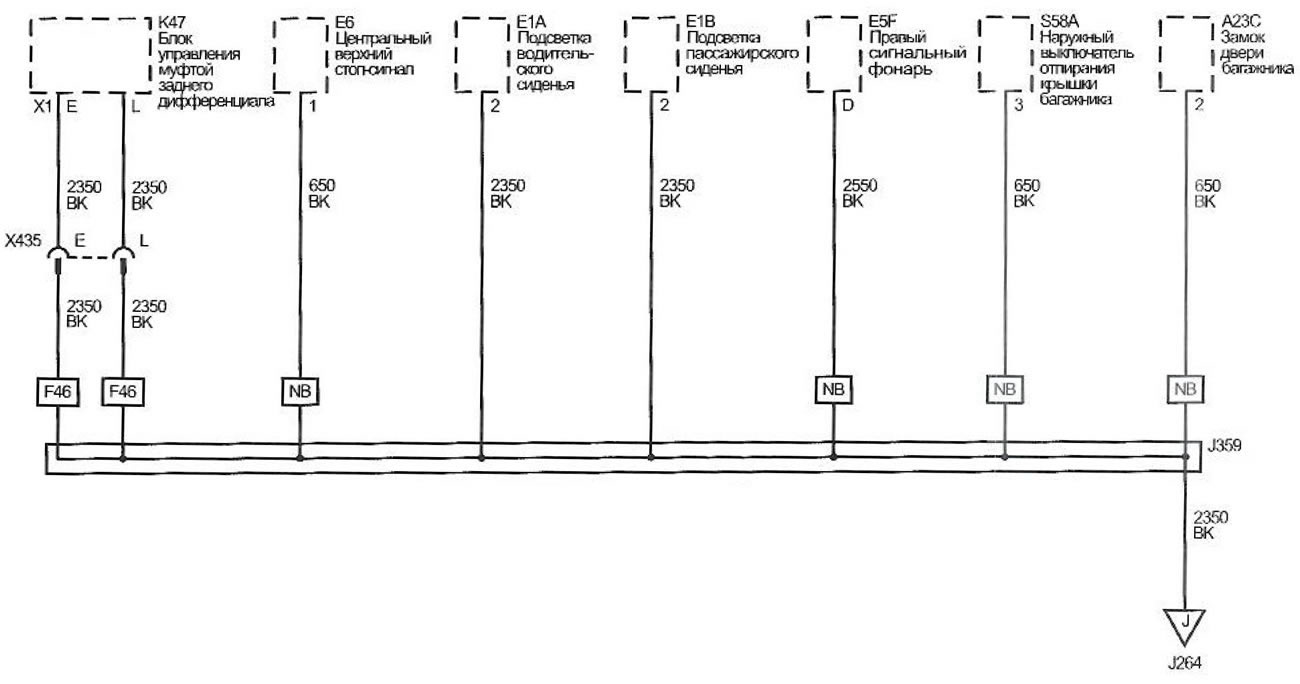

Разводка массы: G404, G406 и G501
Открыть большую картинку в новой вкладке →
Нестандартные символы и обозначения на схемах смотрите здесь →
Стандартные символы и обозначения цветов проводов на схемах смотрите здесь →
