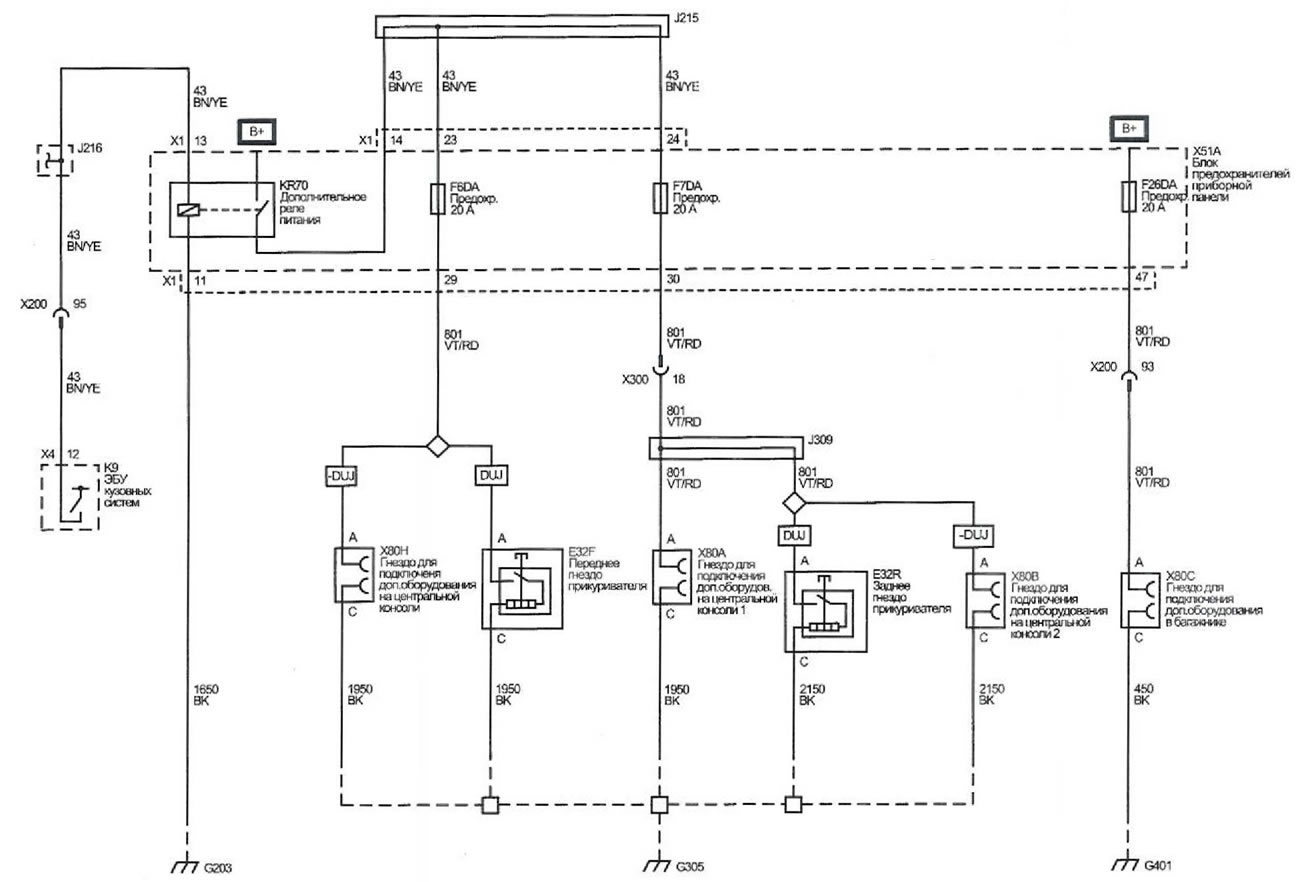

Прикуриватели и розетки для подключения дополнительного оборудования (Opel Insignia A)

Прикуриватели и розетки для подключения дополнительного оборудования

Открыть большую картинку в новой вкладке →

Нестандартные символы и обозначения на схемах смотрите здесь →

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь →

Материал предоставлен этим сайтом [www.OPELBOOK.ru]

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Проверка статьи: Зиновьев Кирилл
