Переднее освещение (Opel Insignia A)

Переднее освещение (ТТ2)

Открыть большую картинку в новой вкладке →

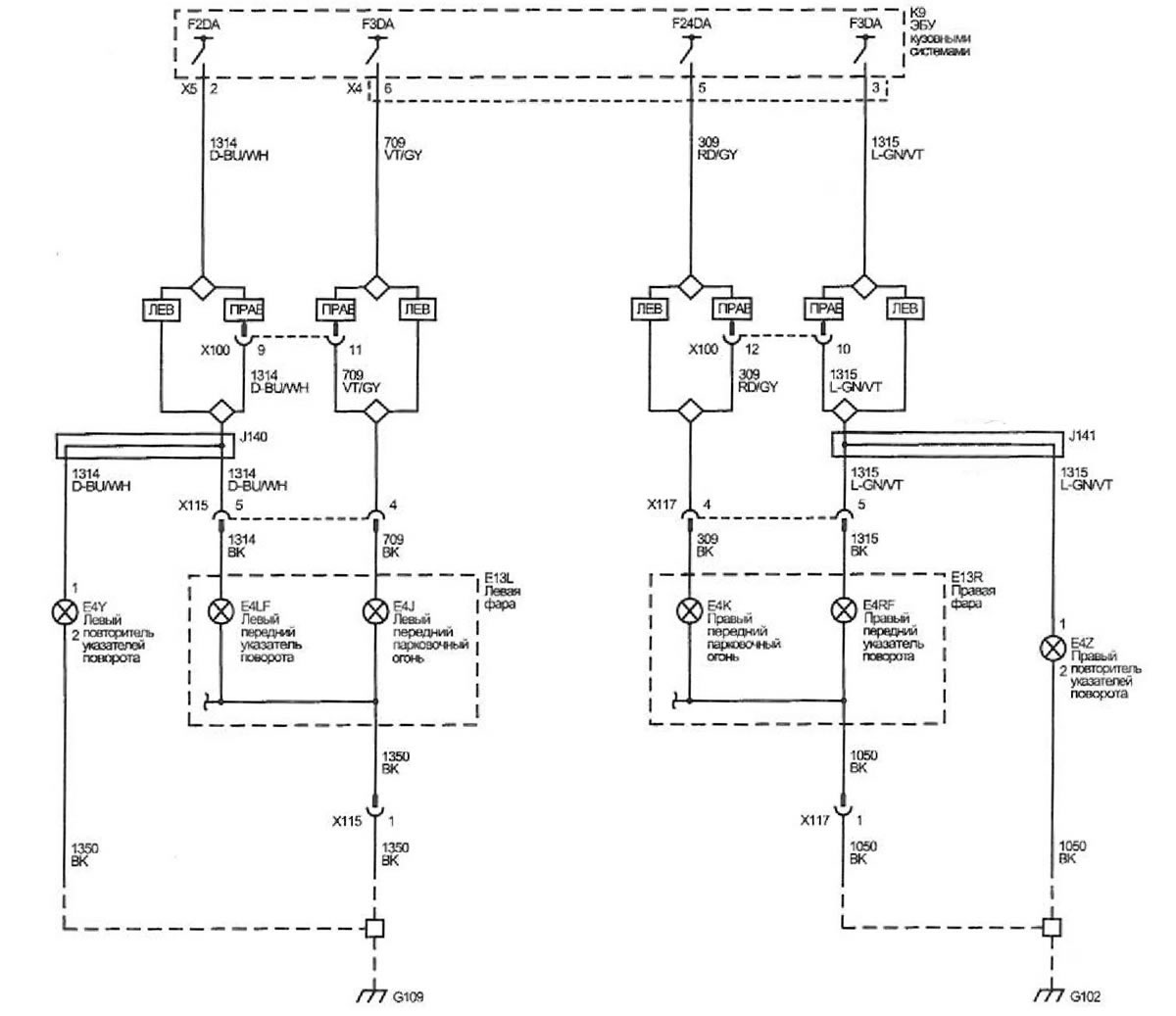

Переднее освещение (ТТ4)

Открыть большую картинку в новой вкладке →

Нестандартные символы и обозначения на схемах смотрите здесь →

(Источник находится на этом ресурсе: www.OPELBOOK.ru)

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь →

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Проверка статьи: Зиновьев Кирилл
