Низкоскоростная шина GMLAN (Opel Insignia A)

            0

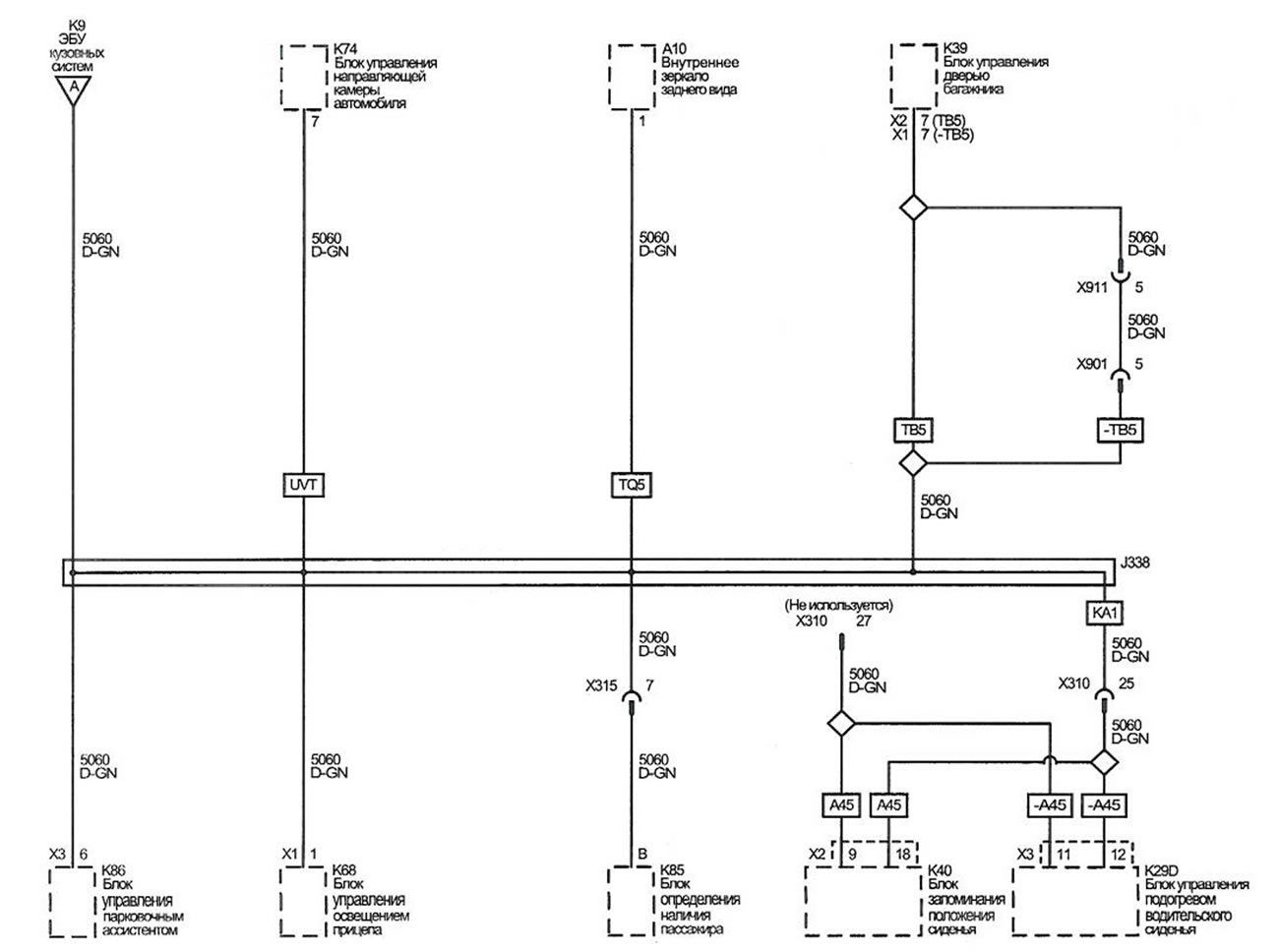

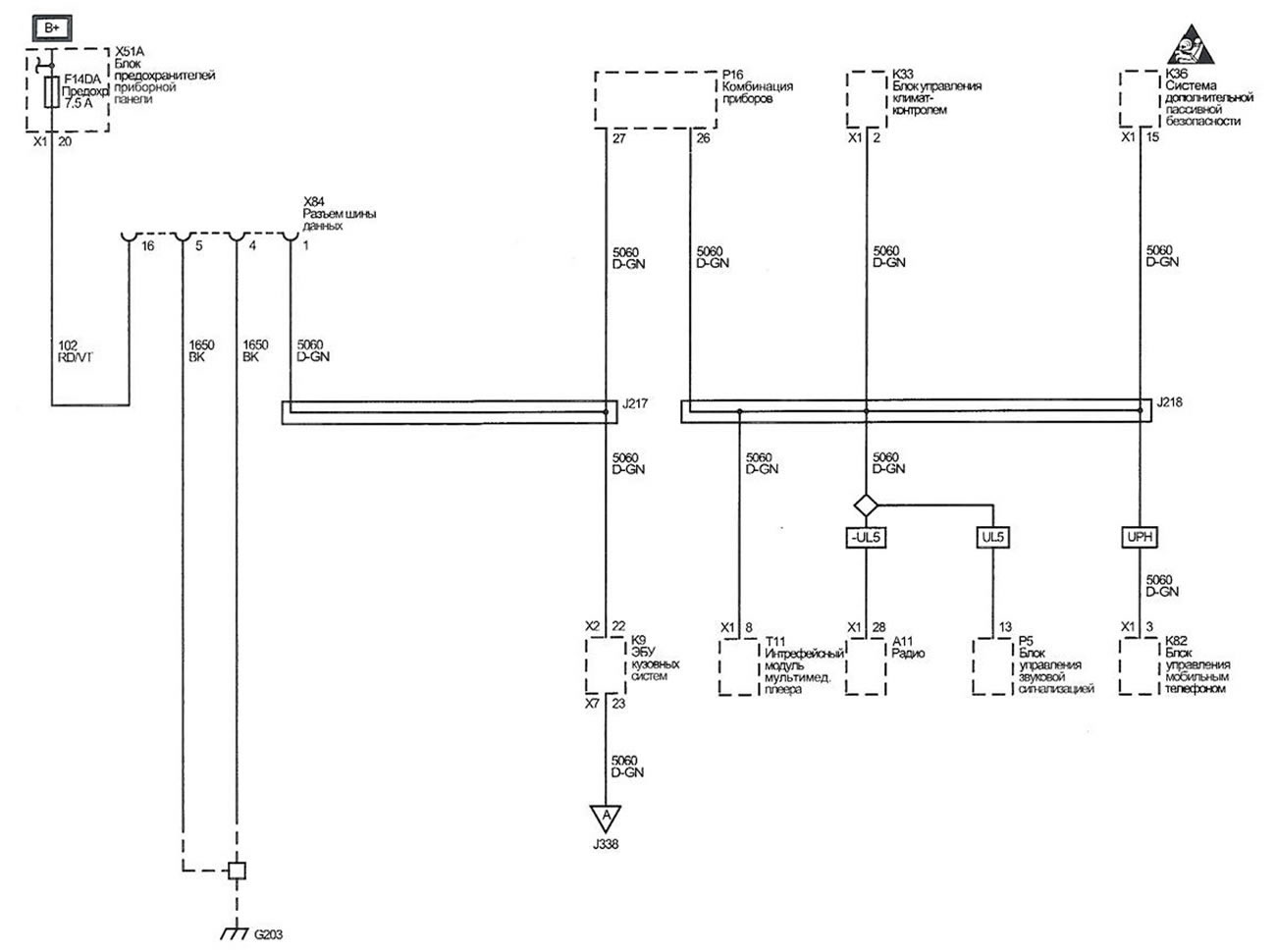

Низкоскоростная шина GMLAN



Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →


Нестандартные символы и обозначения на схемах смотрите здесь →

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь →


Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Проверка статьи: Зиновьев Кирилл
