Снятие
1. Поднять и зафиксировать автомобиль.
2. Снять переднее колесо.

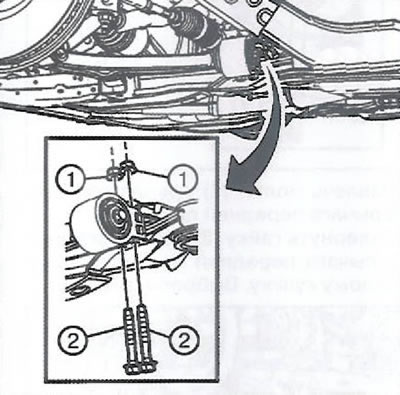

3. Отвернуть гайки (1) крепления нижнего рычага передней подвески.
4. Извлечь болты (2) крепления нижнего рычага передней подвески.

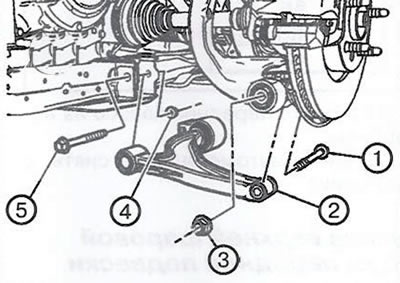

5. Отвернуть гайку (3) крепления нижнего рычага передней подвески к поворотному кулаку. Выбросить гайку.
6. Извлечь болт (1) крепления нижнего рычага передней подвески к поворотному кулаку. Выбросить болт.
7. Отвернуть гайку(4) крепления нижнего рычага передней подвески к подрамнику. Выбросить гайку.
8. Извлечь болт (5) крепления нижнего рычага передней подвески к подрамнику. Выбросить болт.
Внимание. Данный компонент оснащается крепежом, который затягивается по пределу текучести. При установке компонента необходимо использовать новые элементы крепления. Несоблюдение этого условия может привести к повреждениям автомобиля.
9. Снять нижний рычаг передней подвески (2) с автомобиля.
Установка
1. Поместить нижний рычаг передней подвески (2) на подрамник и в поворотный кулак.
Примечание. Вставить болты нижнего рычага передней подвески для его фиксации на месте.
2. Установить новый болт (5) нижнего рычага передней подвески и затянуть гайку (4) в два этапа:
- Этап первый: затянуть моментом 100 Нм.
- Этап второй: дотянуть еще на 75°.
3. Установить новый болт (1) нижнего рычага передней подвески и затянуть гайку (3) в два этапа:
- Этап первый: затянуть моментом 115 Нм.
- Этап второй: дотянуть еще на 125°.

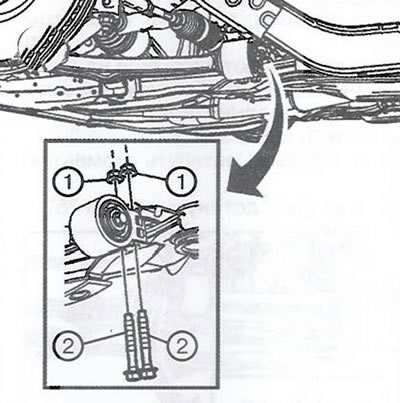

4. Установить новые болты (2) нижнего рычага передней подвески и затянуть гайки (1) в два этапа:
- Этап первый: затянуть моментом 100 Нм.
- Этап второй: дотянуть еще на 75°.
5. Установить переднее колесо на автомобиль.
6. Опустить автомобиль и снять с подъемника.
