Замена насоса гидроусилителя рулевого управления (шестицилиндровые двигатели) (Opel Insignia A)

Снятие

1. Поместить поддон для сбора жидкости под автомобиль.

2. Удалить из расширительного бачка как можно больше рабочей жидкости.

4. Поднять и зафиксировать автомобиль.

5. Снять передний правый подкрылок.

6. Снять приводной ремень только со шкива насоса гидроусилителя (см. раздел «Замена ремня привода навесного оборудования» в главе «Механическая часть бензиновых двигателей 2,8 л»).

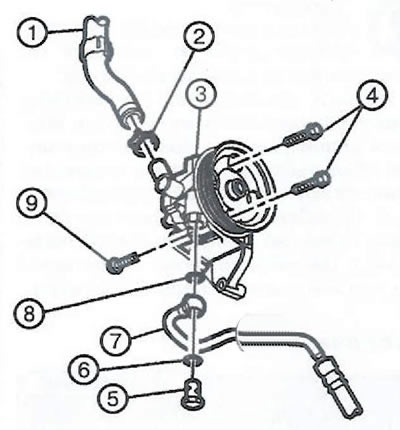

7. Ослабить хомут (2) и отсоединить отводной шланг (1) расширительного бачка гидроусилителя рулевого управления от насоса (3).



8. Отметить положение впускного шланга рулевого редуктора (7) относительно насоса.

9. Отвернуть полый болт (5) впускного шланга рулевого редуктора.

10. Отсоединить впускной шланг гидроусилителя от насоса.

11. Удалить уплотнительные кольца (6, 8) впускного шланга рулевого редуктора.

Примечание. Не использовать уплотнительные кольца впускного шланга повторно.

12. Через отверстия в шкиве отвернуть болты (4) крепления насоса гидроусилителя. Отвернуть два болта крепления с правой стороны насоса гидроусилителя.

13. Отвернуть болт (9) с левой стороны насоса гидроусилителя.



14. Снять насос гидроусилителя рулевого управления с автомобиля.

15. Если необходимо, переставить шкив со старого на новый насос гидроусилителя.

(Текст был скопирован с портала: opelbook.ru)

Установка

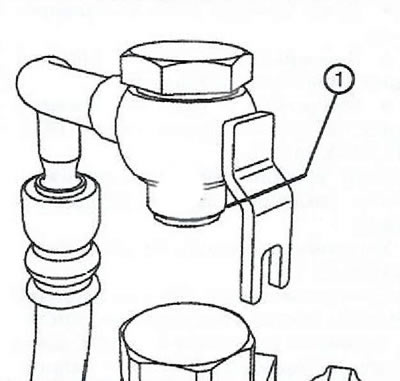

1. Обрезать и загнуть металлическую пластину впускного шланга усилителя по линии отреза (1).

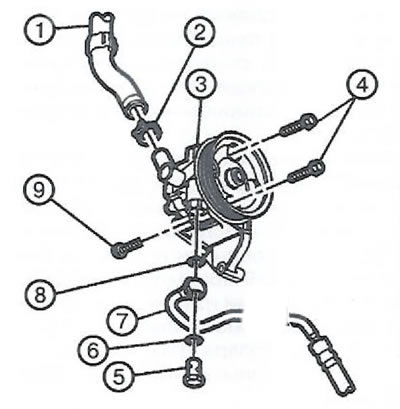

2. Установить насос гидроусилителя рулевого управления (3) на автомобиль.



3. Установить три болта (4, 9) крепления насоса гидроусилителя. При помощи ключа МКМ-6600-1 затянуть болты моментом 22 Н·м.

4. Установить два новых уплотнительных кольца (6, 8) на впускной шланг рулевого редуктора.

5. Совместив установочные метки, подсоединить впускной шланг (7) рулевого редуктора к насосу.

6. Установить полый болт (5) впускного шланга рулевого редуктора и затянуть моментом 37.5 Нм.



7. Подсоединить отводной шланг (1) расширительного бачка к насосу гидроусилителя. Зафиксировать шланг хомутом (2).

8. Установить приводной ремень на шкив насоса гидроусилителя (см. раздел «Замена ремня привода навесного оборудования» в главе 6d «Механическая часть бензиновых двигателей 2,8 л»),

9. Установить правый передний подкрылок.

10. Опустить автомобиль.

11. Заправить рабочую жидкость в бачок гидроусилителя и прокачать систему.

12. Удалить излишки рабочей жидкости гидроусилителя с автомобиля.

13. Извлечь поддон для сбора жидкости из-под автомобиля.
