Внимание! Важно поддерживать чрезвычайную чистоту при работе с топливной системой, так как даже крошечные частицы грязи могут привести к ненормальной работе системы или двигателя. Штуцеры топливной системы должны быть закрыты подходящими заглушками (по каталогу деталей Опель номер 45 06 154/ номер детали: 9201697). Уплотняющие заглушки – одноразового применения.
Снятие
Откройте капот.
Отсоедините аккумуляторную батарею.
Отсоедините заземляющий соединитель от зажима заземления, ослабив гайку крепления.

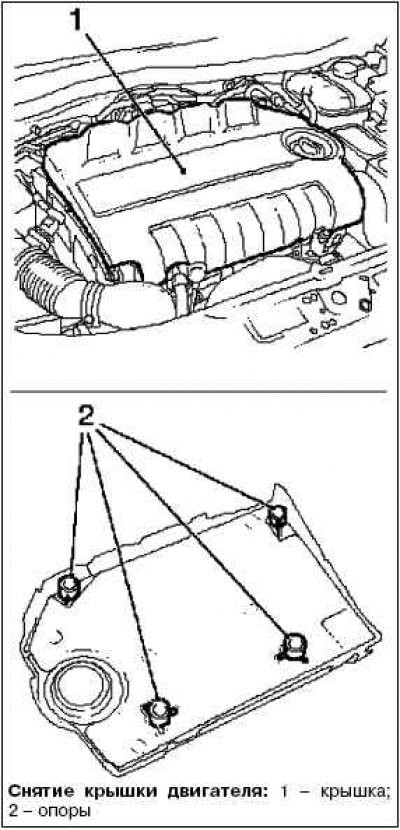

Снимите крышку двигателя.
Примечание. Снова прикрепите резиновые опоры которые, возможно, отсоединились при снятии, к крышке двигателя.
Внимание! После разъединения трубопроводов высокого давления, закройте отверстия топливной форсунки и напорной камеры с защитными крышками.

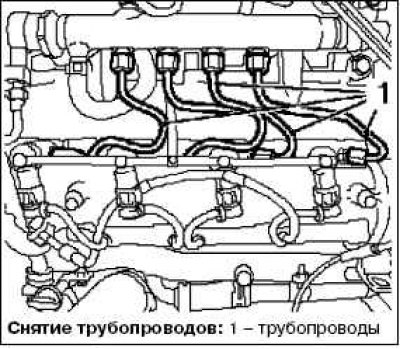

Снимите 4 трубопровода высокого давления.
Внимание! При отворачивании стопорной гайки, удерживайте форсунку открытым гаечным ключом.
Отверните 8 стопорных гаек.

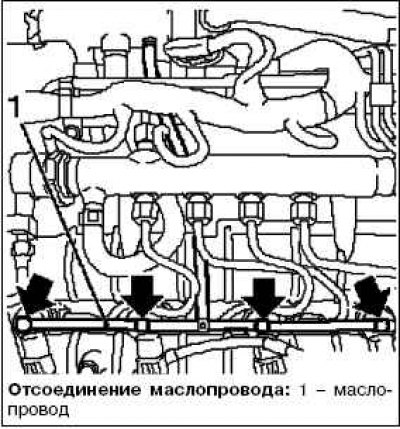

Отсоедините маслопровод (рис. 2.268).
Примечание. Маслопровод не может быть отсоединен от демпфирующего корпуса возврата топлива.
Снимите 4 хомута (стрелки на рисунке).
Снимите маслопровод.

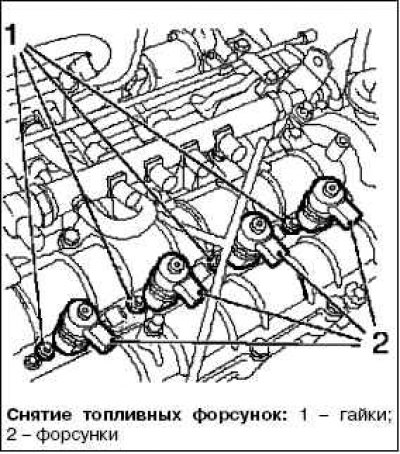

Снимите 4 топливных форсунки, отвернув 4 гайки крепления.
Примечание. Если топливные форсунки не могут быть сняты вручную, используйте специальный инструмент В 46786 совместно с KM-328-B.
Установка
Очистите 4 кожуха топливных форсунок.
Примечание. Чтобы очистить седла топливной форсунки, установите В 47632 с грубой шерстью в кожух топливной форсунки и очистите седло топливной форсунки. Повторите процесс очистки чистой шерстью.
Установите 4 топливных форсунки.
Замените 4 уплотнительных кольца.
Установите 4 топливных форсунки с кронштейном.
Примечание. Последовательность установки – цилиндр 4, 3, 2, 1.
Затяните 4 гайки моментом 25 Н·м.
Присоедините маслопроовод.
Подключите 4 маслопровода к топливным форсункам.
Внимание! При затяжке стопорной гайки удерживайте топливную форсунку открытым гаечным ключом. Нагнетательные трубопроводы могут только быть подключены только один раз.
Установите 4 новых трубопровода высокого давления.
Затяните 4 стопорных гайки (M12) моментом 25 Н·м.
Затяните 4 стопорных гайки (M14) моментом 23 Н·м.
Подключите аккумуляторную батарею.
Присоедините заземляющий соединитель к зажиму заземления. Затяните гайку.
Проверьте герметичность топливной системы.
Внимание! Перед проверкой наденьте защитные очки и защитные перчатки.
Запустите двигатель.
Установите крышку двигателя.
Запрограммируйте энергозависимую память.
Закройте капот.
