Замена датчика уровня топлива - снятие и установка (Opel Corsa C)

Снятие

Откройте капот.

Отсоедините аккумуляторную батарею.

Отсоедините зажим массы от вывода массы.

Поместите внизу контейнер для слива.

Сбросьте давление топлива, используя специальное приспособление KM-J-34730-91 через испытательный канал.

Примечание. Соберите вытекающее топливо в подходящий контейнер – соблюдайте правила безопасности и национальное законодательство.

Откройте обе задних двери

Снимите многоместное нераздельное сиденье.

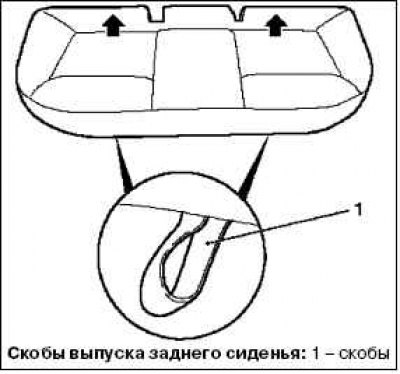

Вытяните 2 скобы выпуска.

Снимите с кронштейна в направлении стрелок в 2 местах.

Выньте многоместное нераздельное сиденье из автомобиля.

Снимите крышку.

Согните шумоизоляцию и откройте крышку.

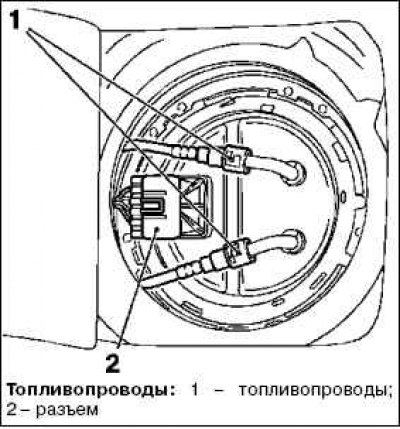

Отсоедините разъем жгута проводов.



Маркируйте топливопроводы и снимите с использованием специального инструмента KM-796-A.



Закройте топливопроводы заглушками специального инструмента КМ 807 и КМ 6015.

Примечание. Удостоверьтесь, что специальный инструмент КМ 797 должным образом и надежно установлен.

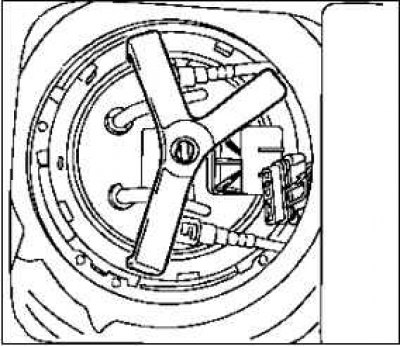

Ослабьте стопорное кольцо крышки используя специальный инструмент КМ 797.

Примечание. Вращайте против часовой стрелки.

Аккуратно снимите крышку модуля вверх.

Примечание. Следите за тем, чтобы не повредить провода и шланги.

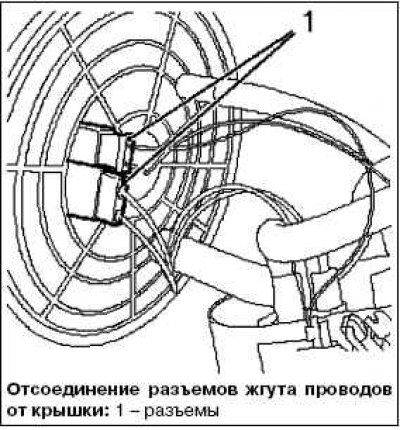

Отсоедините 2 разъема жгута проводов от крышки.

Примечание. Специальный инструмент KM-6391-1 должен быть установлен так, чтобы датчик в баке перемещался вертикалью. Установите специальный инструмент 4 KM-6391-1 и выньте модуль.

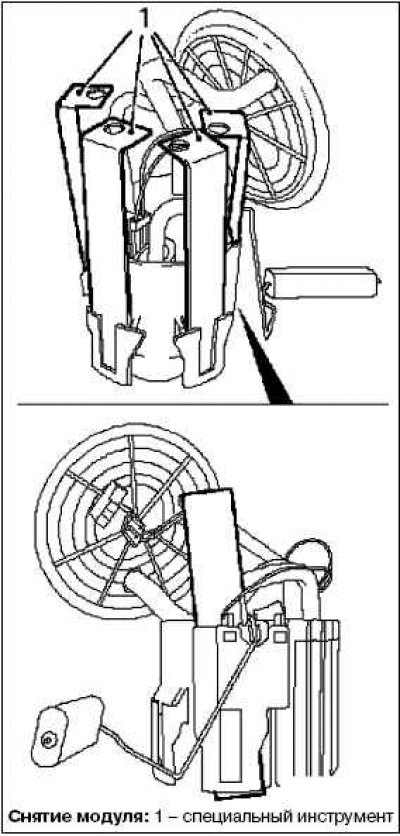

Снимите модуль, используя специальный инструмент КМ 6391.



Установите специальный инструмент 4 КМ 6391 на модуль, как показано на рисунке.

Освободите модуль нажатием на специальный инструмент и снимите его.

Выньте модуль из топливного бака.



Снимите датчик уровня топлива и освободите держатели.

Примечание. Не тяните за вал датчика уровня топлива.

Аккуратно вытяните из направляющей в направлении стрелки.

Установка

Установите датчик уровня топлива.

Установите в направляющую.

Установите модуль.

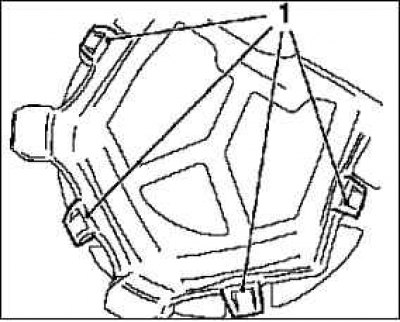

Установите в 4 защелки 1.

Примечание. Защелки должны со щелчком войти в контакт.

Подключите 2 разъема жгута проводов с крышкой.

Закройте крышку модуля стопорным диском.

Установите крышку с новой прокладкой, используя специальный инструмент КМ 797.

Вращайте по часовой стрелке.

Подключите топливопроводы и соедините быстроразъемную муфту.



Подключите разъем жгута проводов.

Закройте крышку.

Отогните в сторону шумоизоляцию.

Установите заднее многоместное нераздельное сиденье.

Закрепите 2 зажима.

Придавите и заблокируйте на месте.

Закройте обе задних двери.

Подключите аккумуляторную батарею.

Подключите зажим массы к выводу массы.

Запрограммируйте энергозависимую память.

Закройте капот.
