Снятие
Снимите маховик.
Снимите пластмассовое кольцо отверткой.

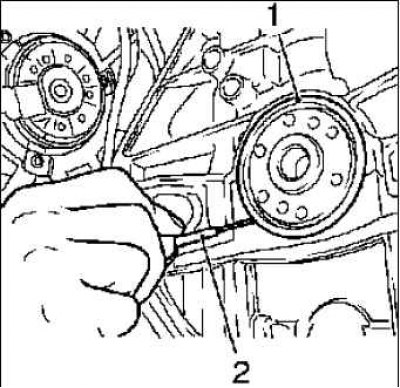

Снятие пластмассового кольца: 1 – пластмассовое кольцо; 2 – отвертка
Примечание. Сделайте отверстия в областях показанных на рисунке в положениях: 5 ч и 7 ч, поскольку это единственные области, где позади уплотнительного кольца имеются полости.
Используйте подходящий инструмент, типа шила, для того, чтобы сделать отверстие в уплотнительном кольце

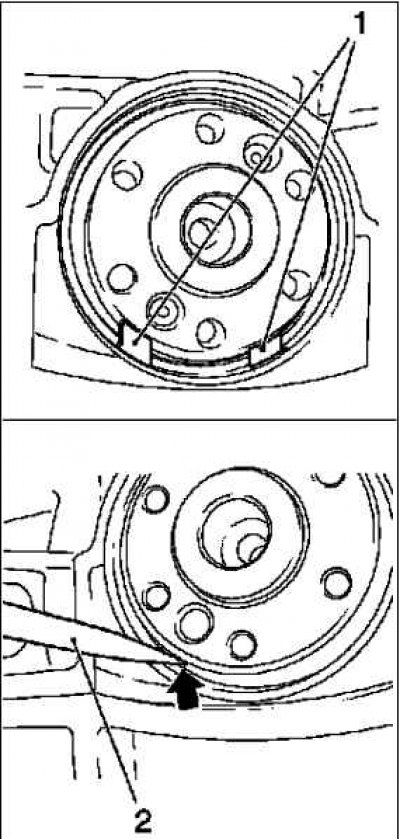

Места для проделывания отверстий: 1 – места для отверстий; 2 – подходящий инструмент
Примечание. Диаметр отверстия не должен быть более 2 мм. Иначе, болт приспособления КМ 6624 не сможет удержать кольцо.
Поместите шило на внешнем краю уплотнительного кольца.
Снимите уплотнительное кольцо.
Закрепите специальный инструмент КМ 6624 на уплотнительном кольце.
Затяните болт.

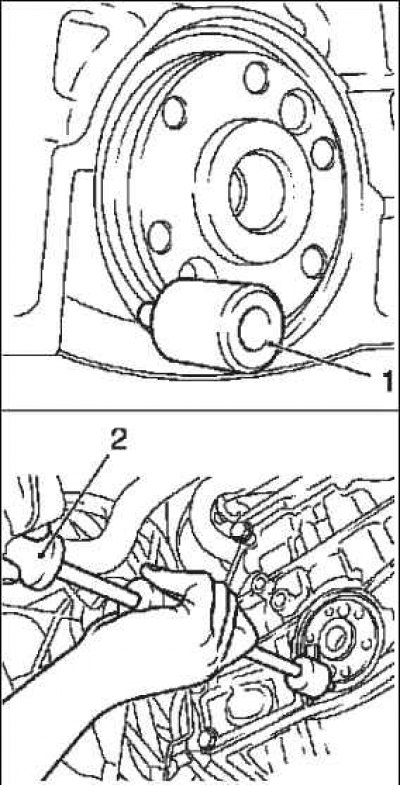

Снятие сальника: 1 – специальный инструмент КМ 6624; 2 – специальные инструменты KM-328-B и КМ 6624
Присоедините специальный инструмент KM-328-B к КМ 6624.
Снимите уплотнительное кольцо с помощью специальных инструментов KM-328-B и КМ 6624.
Установка

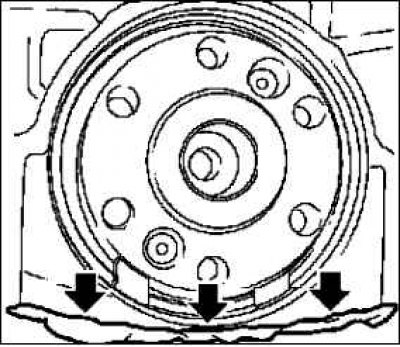

Удалите остатки уплотнителя из соединения блока цилиндров с масляным поддоном (стрелки на рисунке).
Установите новое уплотнительное кольцо.
Сдвиньте уплотнительное кольцо по коленчатому валу. Сдвигайте до полной и равномерной посадки в блоке цилиндров.
Примечание. Не запрессовывайте уплотнительное кольцо полностью.
Установите уплотнительное кольцо с помощью специального инструмента КМ 6623.

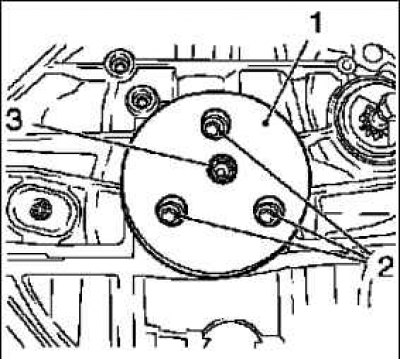

Установка сальника: 1 – специальный инструмент КМ 6623; 2 – фиксирующие болты; 2 – болт крепления
Затяните 3 болта для фиксации.
Полностью запрессуйте уплотнительное кольцо.
Заверните болт крепления.
Снимите специальный инструмент КМ 6623
Отверните 3 болта для фиксации.
Установите маховик.
