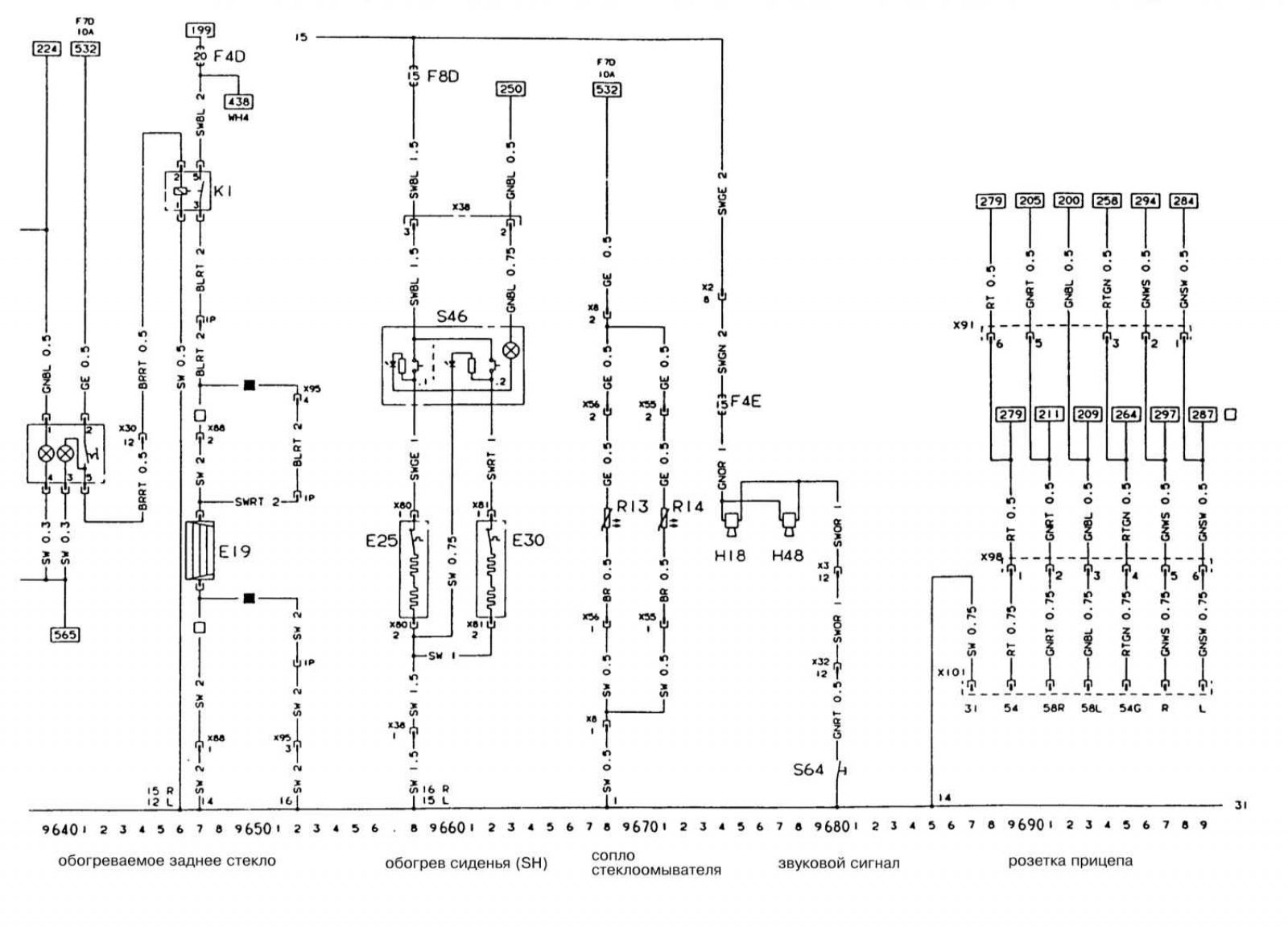

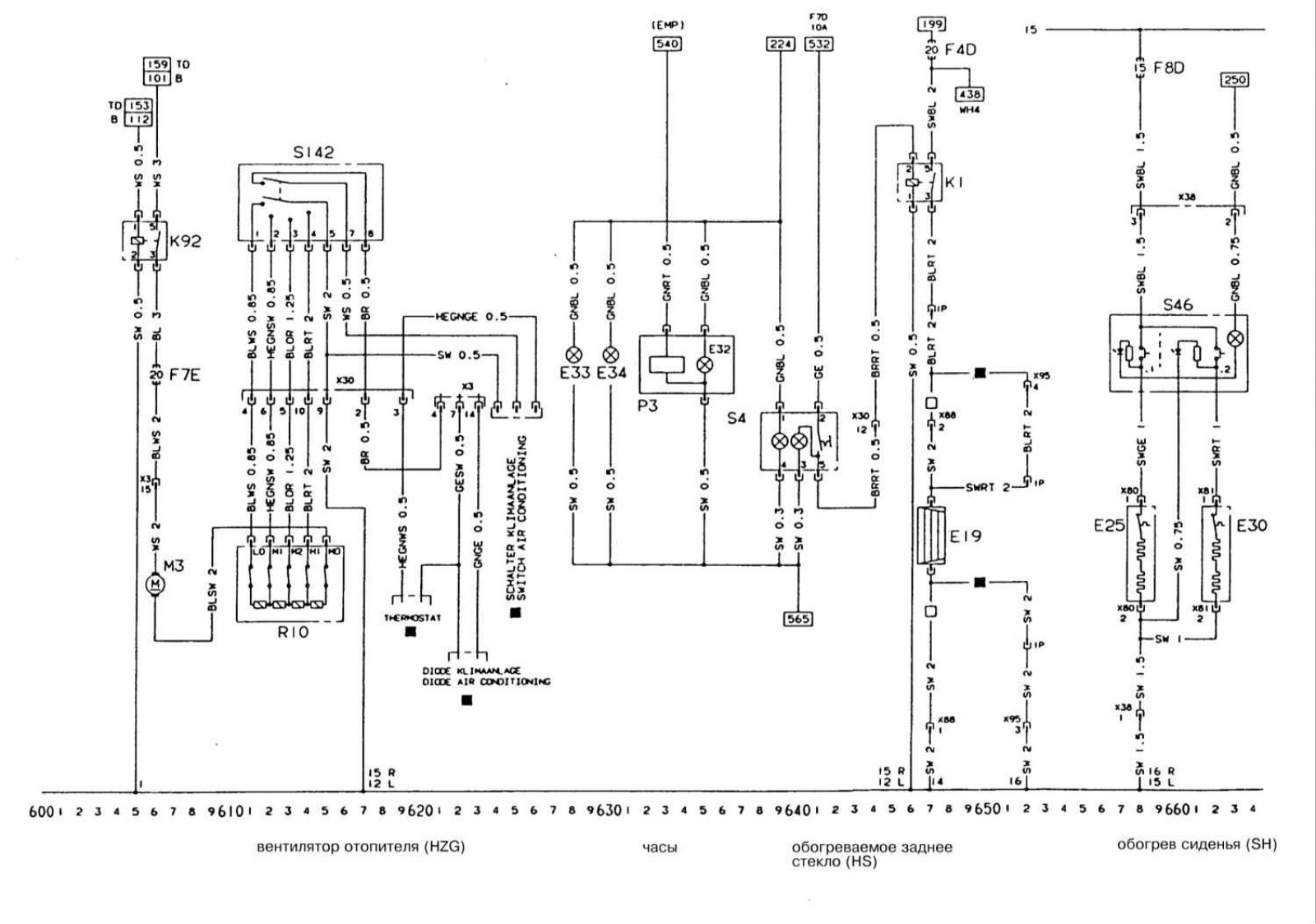

Электрычныя ланцугі з каардынатамі 600-699 (Opel Frontera A)

            0

Змест: Частка 1 ⬇ Частка 2 ⬇

Частка 1



Адкрыць вялікую карцінку ў новай укладцы →
Адкрыць вялікую карцінку ў новай укладцы →


Частка 2



Адкрыць вялікую карцінку ў новай укладцы →
Адкрыць вялікую карцінку ў новай укладцы →


Тлумачэнні да электрычных ланцугоў схем электраабсталявання знаходзяцца тут →
