Каляровая маркіроўка праводкі
- Bl Блакітны
- Br Карычневы
- Ge Жоўты
- Gr Шэры
- Gn Зялёны
- Or Аранжавы
- Pu Пурпурны
- Ro Чырвоны
- Sw Чорны
- Vi Фіялетавы
- Ws Белы

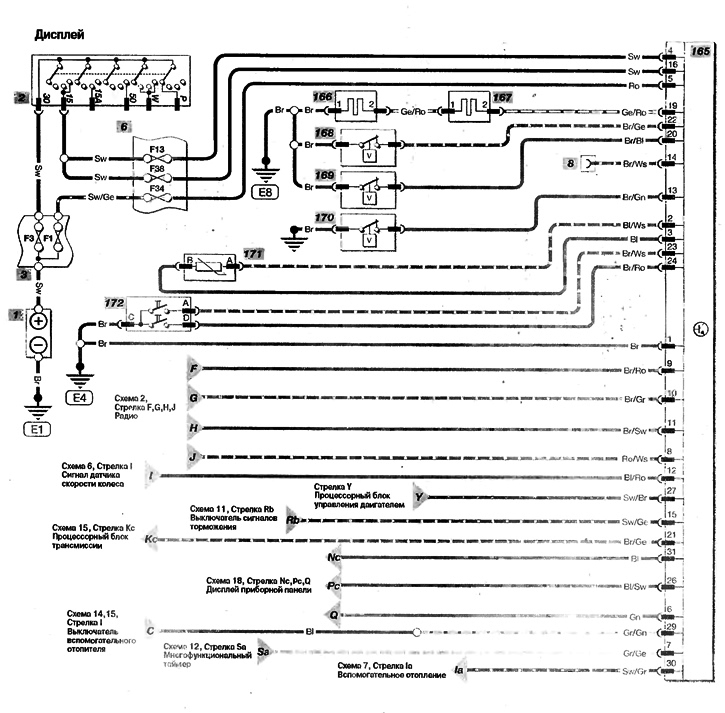

Абазначэнні на схеме
- 1 Батарэя
- 2 Выключальнік запальвання
- 3 Блок засцерагальнікаў маторнага адсека
- 6 Асноўны блок засцерагальнікаў
- 165 Дысплей
- 166 Кантрольны датчык левай пярэдняй калодкі тормазу
- 167 Кантрольны датчык правай пярэдняй калодкі тормазу
- 168 Выключальнік кантрольнай лямпы нізкага ўзроўню вадкасці абмывальніка
- 169 Выключальнік кантрольнай лямпы нізкага ўзроўню астуджальнай вадкасці
- 170 Выключальнік кантрольнай лямпы нізкага ўзроўню алею
- 171 Датчык вонкавай тэмпературы
- 172 Выключальнік інфармацыйнага дысплея
