1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).
2. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).
3. Отведите в сторону расширительный бачок, не отсоединяя от него шланги и не сливая охлаждающую жидкость (см. Замена главного цилиндра привода выключения сцепления).

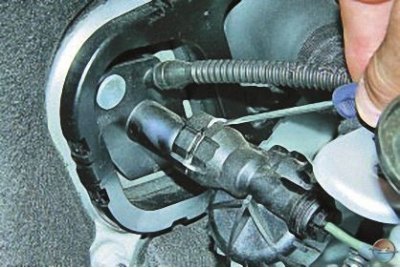

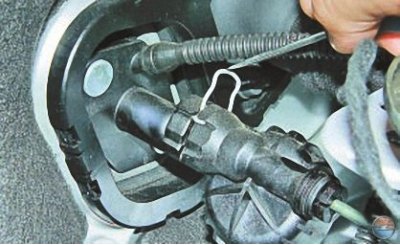

4. Подденьте отверткой пружинный фиксатор демпфера главного цилиндра гидропривода выключения сцепления...

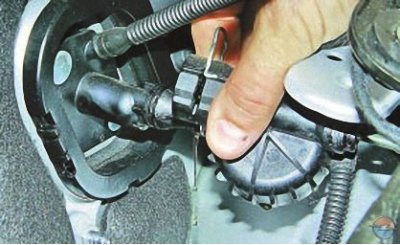

5. …поднимите фиксатор в крайнее верхнее положение…
6. …и отсоедините демпфер от главного цилиндра.
7. Поддев отверткой фиксатор крепления наконечника шланга к переходнику…
8. …выдвиньте фиксатор в крайнее правое положение…
9. …и извлеките наконечник шланга из переходника.

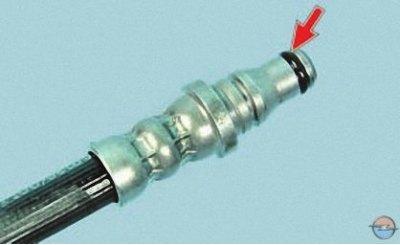

Примечание. Наконечник шланга уплотнен в переходнике резиновым кольцом. Замените кольцо независимо от его состояния.

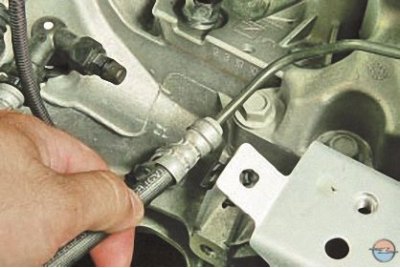

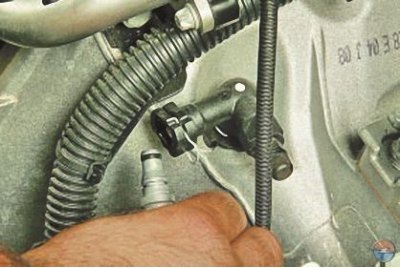

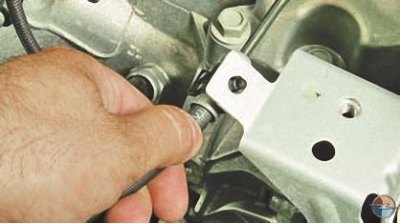

10. Потянув вниз трубопровод…

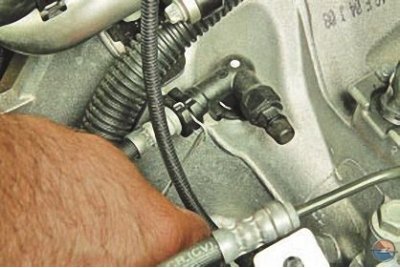

11. …извлеките его из держателя на кронштейне кузова…
Текст скопирован с онлайн-ресурса OPELBOOK.ru
12. …и снимите трубопровод.

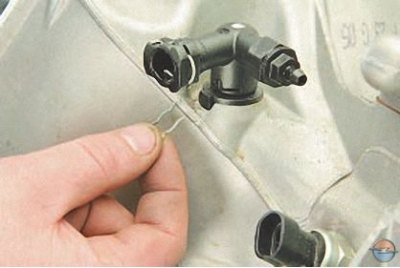

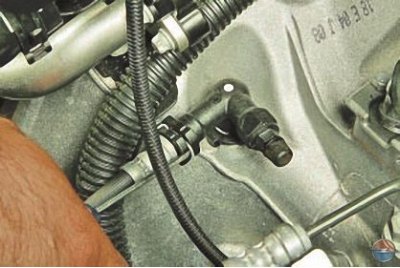

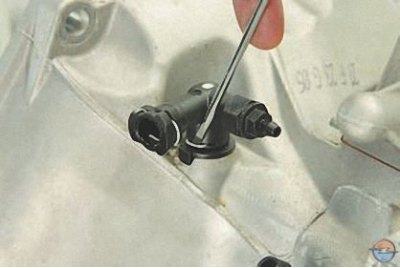

13. Подденьте отверткой фиксатор крепления переходника шланга к промежуточной трубке гидропривода….
14. …извлеките фиксатор…

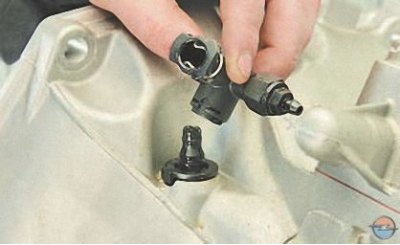

15. …и отсоедините переходник шланга от промежуточной трубки.

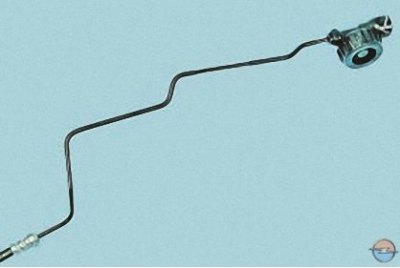

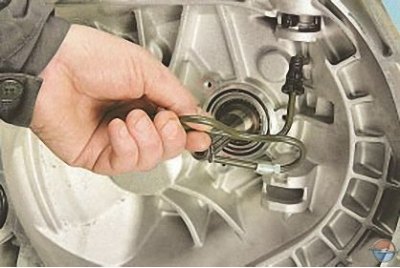

16. Для замены промежуточной трубки гидропривода, установленной внутри картера сцепления, снимите коробку передач (см. Снятие и установка коробки передач), рабочий цилиндр привода выключения сцепления в сборе с подшипником (см. Замена рабочего цилиндра привода выключения сцепления с подшипником выключения сцепления), извлеките наконечник трубки из втулки в картере сцепления и снимите трубку.

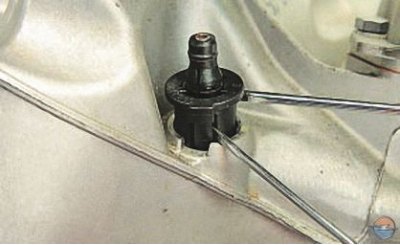

17. Сожмите два фиксатора…

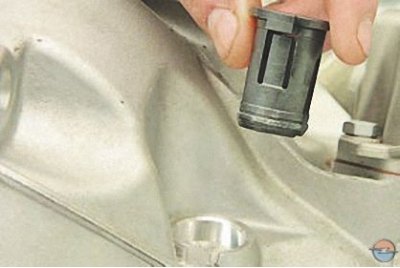

18. …и извлеките втулку промежуточной трубки гидропривода из отверстия в картере сцепления.
19. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. Прокачка гидропривода выключения сцепления).
