Снятие и установка монтажного блока багажника

В данном подразделе описаны снятие и установка монтажного блока предохранителей, расположенного в багажнике, доступ к которому наиболее затруднен. Снятие остальных монтажных блоков во многом аналогично, и они намного доступнее.

Вам потребуются: ключ «на 10», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

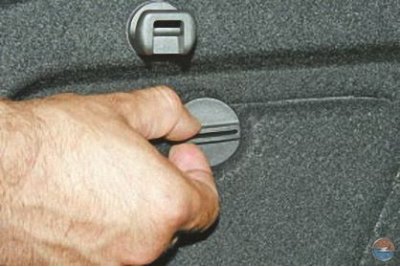

2. Поверните на 90° фиксатор крышки люка в обивке левой боковины…

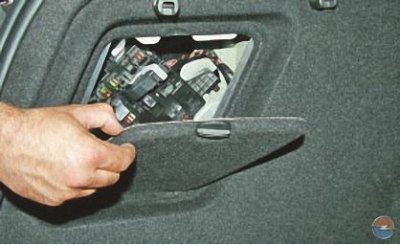

3. …и откиньте вниз крышку.

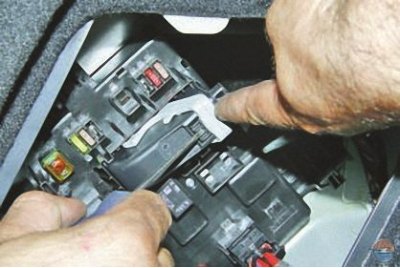

4. Нажмите на замок фиксатора…




5. …откиньте фиксатор колодки жгута проводов…

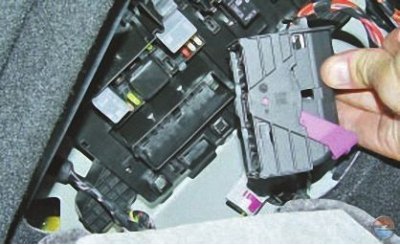

6. …и отсоедините ее от монтажного блока.



7. Аналогично отсоедините от блока вторую колодку жгута проводов.

Примечание. Запомните или запишите расположение колодок — их фиксаторы разного цвета.

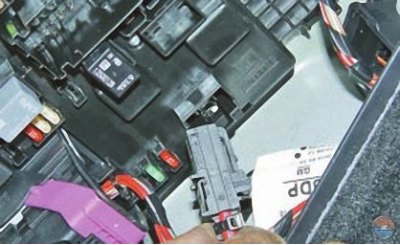

8. Нажмите на фиксатор…

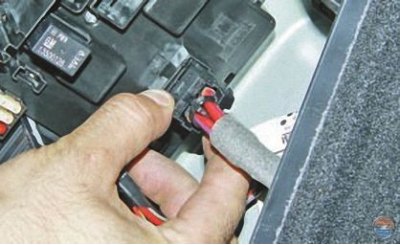

9. …и отсоедините малую колодку жгута проводов от монтажного блока.

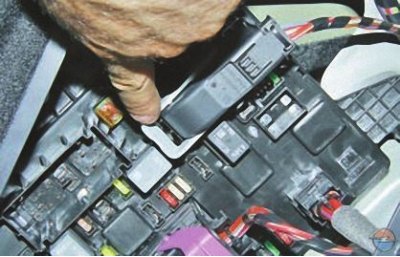

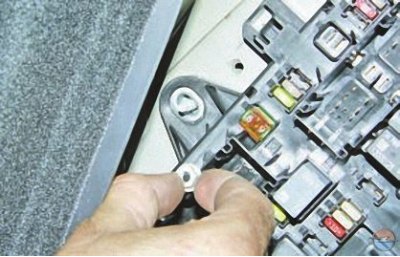

10. Отверните гайку крепления монтажного блока…

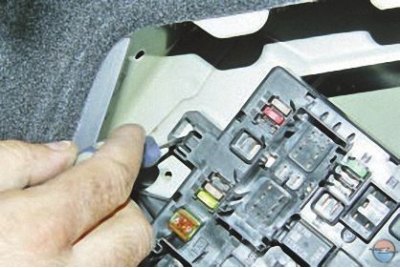

11. …и, отжав фиксатор…

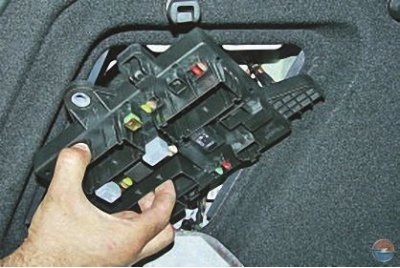

12. …снимите монтажный блок с автомобиля.

13. Установите монтажный блок и все снятые детали в порядке, обратном снятию.
