1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

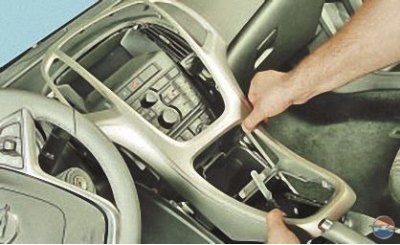

2. Снимите декоративную накладку консоли панели приборов (см. Снятие и установка облицовки тоннеля пола).
3. Поддев нижний край облицовки рукоятки регулировки количества подаваемого воздуха на левом сопле системы вентиляции…
4. …отсоедините облицовку от сопла, преодолевая сопротивление ее фиксаторов, и отведите в сторону. Аналогично отсоедините накладку правого сопла.

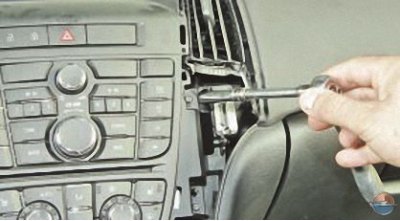

5. Выверните четыре винта крепления модуля управления аудиосистемой и системой отопления (вентиляции) и кондиционирования к панели приборов…

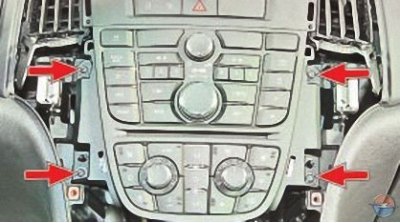

Примечание. Так расположены винты крепления модуля управления аудиосистемой и системой отопления (вентиляции) и кондиционирования.

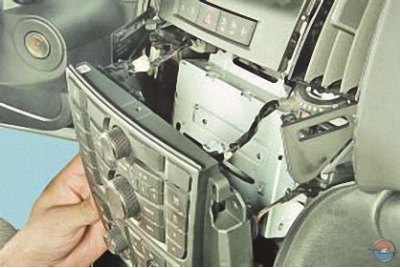

6. …и отведите модуль от панели приборов.

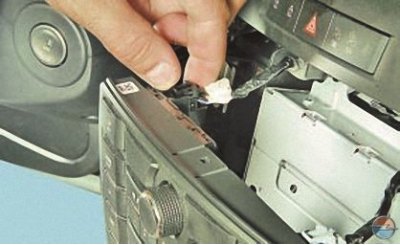

7. Нажав на фиксаторы, отсоедините от модуля…

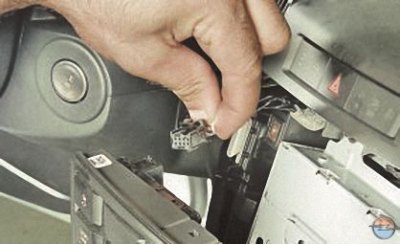

8. …верхнюю левую…

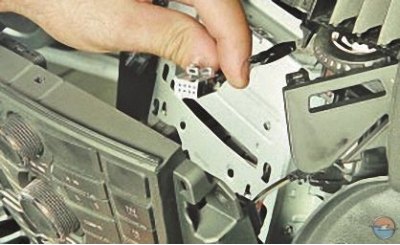

9. …и верхнюю правую колодки жгута проводов аудиосистемы…
10. …и откиньте модуль вниз.

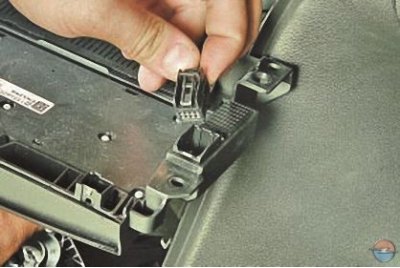

11. Нажав на фиксаторы…

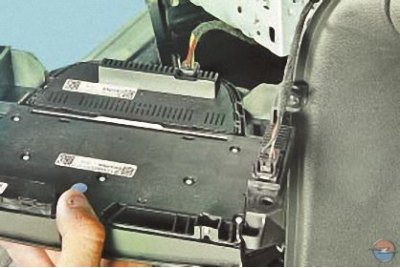

12. …отсоедините от модуля правую нижнюю колодку жгута проводов аудиосистемы…

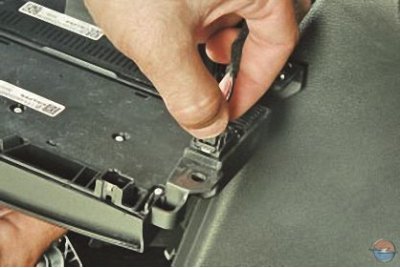

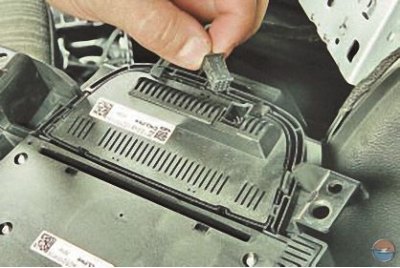

13. …и колодку блока управления системой отопления, кондиционирования и вентиляции салона…

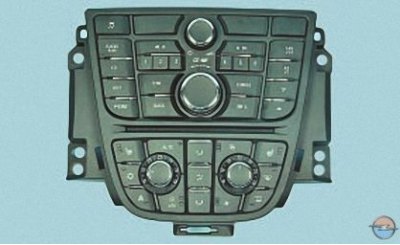

14. …и снимите модуль.

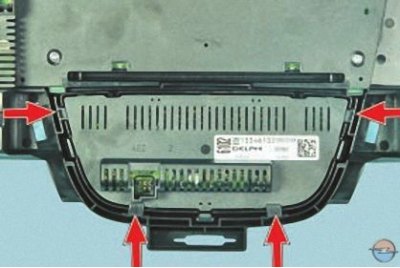

15. Поочередно аккуратно отожмите отверткой четыре фиксатора блока управления системой отопления, кондиционирования и вентиляции салона и снимите блок с модуля.
16. Установите детали в порядке, обратном снятию.
