Замена наружной ручки и выключателя замка передней двери

Показана замена наружной ручки и выключателя замка левой двери. Ручку и выключатель правой двери заменяют аналогично.

Вам потребуются: ключ TORX T20, отвертка с плоским лезвием.

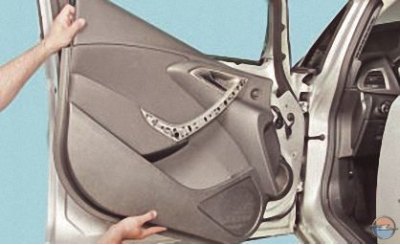

1. Поднимите стекло в крайнее верхнее положение и снимите обивку передней двери (см. Снятие и установка обивки передней двери).

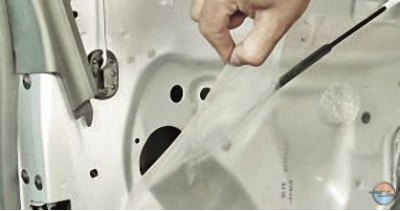

2. Отклейте влагозащитную пленку от внутренней панели двери.

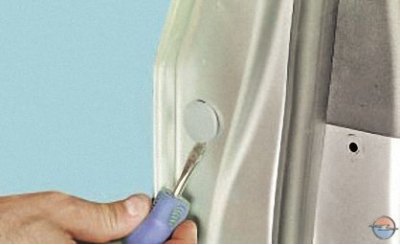

3. Подденьте отверткой край заглушки отверстия в заднем торце двери…

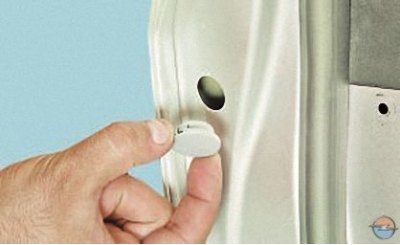

4. …и извлеките заглушку.

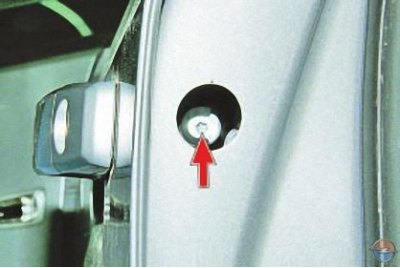

Примечание. Под заглушкой расположен винт крепления выключателя замка двери.

5. Выверните винт крепления выключателя замка…

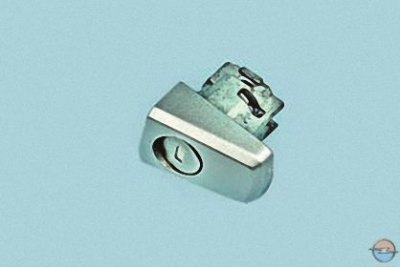

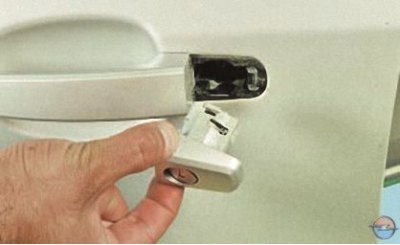

6. …и снимите выключатель.

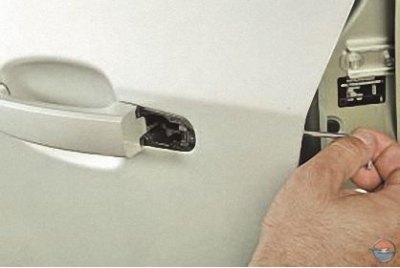

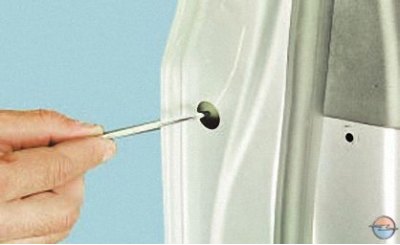

7. Отожмите вперед подходящим стержнем фиксатор задней части наружной ручки…

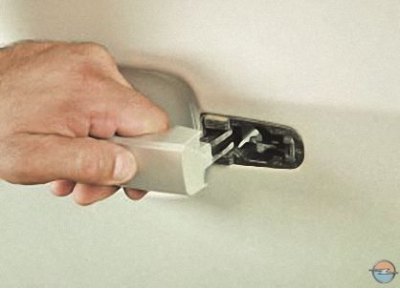

8. …извлеките заднюю часть ручки из гнезда в основании ручки…

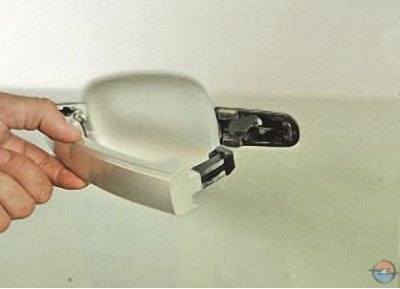

9. …сдвиньте ручку назад, выведя передний фиксатор из зацепления с основанием ручки…

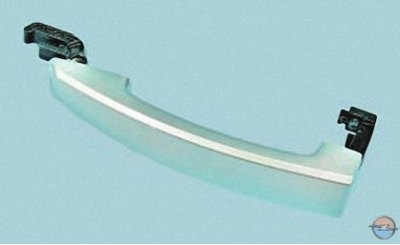

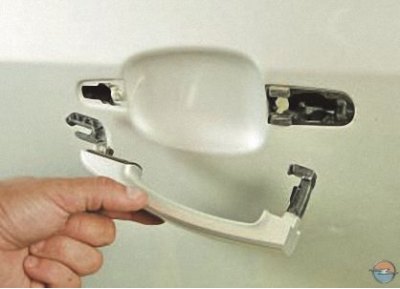

10. …и снимите ее, выведя ее поводок из зацепления с рычагом основания ручки.


11. При необходимости снятия основания наружной ручки предварительно снимите замок двери (см. Замена замка передней двери).

Примечание. Снимать замок двери необходимо потому, что замок и его кожух не позволяют извлечь основание ручки из полости двери.

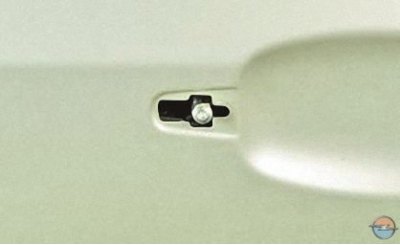

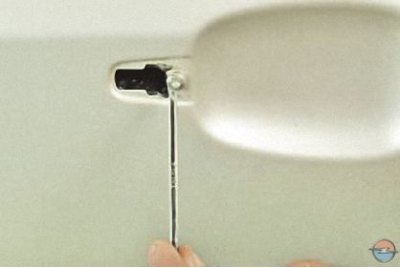

12. Выверните на несколько оборотов винт крепления основания ручки к панели двери (полностью винт не выворачивайте).



13. Сдвиньте основание ручки вперед на столько, чтобы винт его крепления совместился с расширенной частью паза в двери…

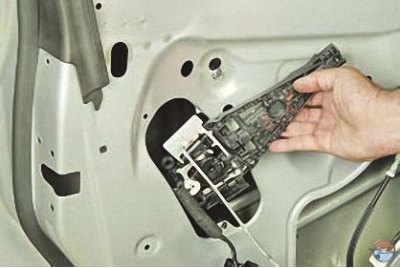

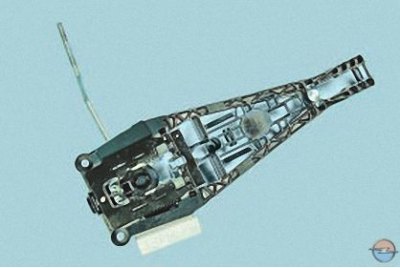

14. …и извлеките основание наружной ручки из полости двери.




15. Установите основание наружной ручки…



16. …наружную ручку…



17. …выключатель замка передней двери и все снятые детали в порядке, обратном снятию.
