Цветовая маркировка проводки
- Bl Голубой
- Br коричневый
- Ge Желтый
- Gr Серый
- Gn Зеленый
- Or Оранжевый
- Pu Пурпурный
- Ro Красный
- Sw Черный
- Vi Фиолетовый
- Ws Белый

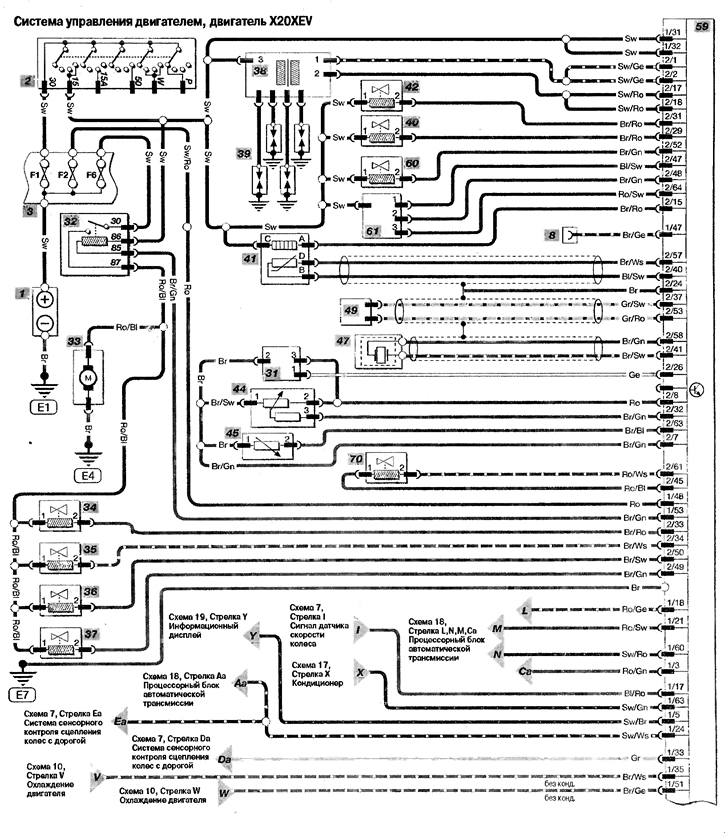

Обозначения на схеме
- 1 Батарея
- 2 Выключатель зажигания
- 3 Блок предохранителей моторного отсека
- 8 Диагностический разъем
- 31 Датчик угла поворота распредвала
- 32 Реле топливного насоса
- 33 Топливный насос
- 34 Форсунка 1-го цилиндра
- 35 Форсунка 2-го цилиндра
- 36 Форсунка 3-го цилиндра
- 37 Форсунка 4-го цилиндра
- 38 Катушка зажигания
- 39 Свечи зажигания
- 40 Клапан продувки бачка с поглотителем
- 41 Датчик кислорода
- 42 Клапан системы рециркуляции выхлопных газов
- 44 Датчик угла поворота дроссельной заслонки
- 45 Датчик температуры охлаждающей жидкости
- 47 Датчик детонации
- 49 Датчик угла поворота коленвала
- 59 Блок управления Simtec
- 60 Клапан воздушного корректора холостого хода
- 61 Измеритель массового расхода воздуха
- 70 Клапан холостого хода 7
Внимание:
префикс 1 / = Многоконтактный разъем Х57
префикс 2/ = Многоконтакгный разъем Х58
