Цветовая маркировка проводки
- Bl Голубой
- Br коричневый
- Ge Желтый
- Gr Серый
- Gn Зеленый
- Or Оранжевый
- Pu Пурпурный
- Ro Красный
- Sw Черный
- Vi Фиолетовый
- Ws Белый

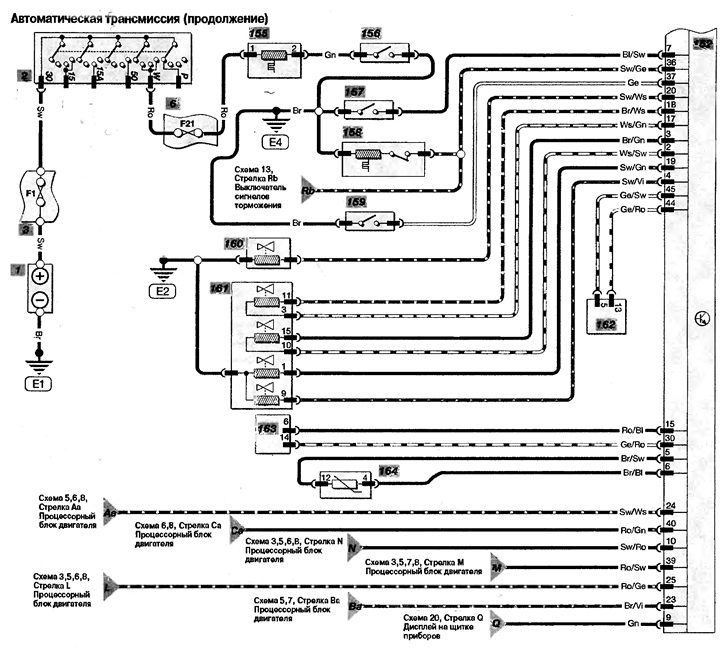

Обозначения на схеме
- 1 Батарея
- 2 Выключатель зажигания
- 3 Блок предохранителей моторного отсека
- 6 Основной блок предохранителей
- 152 Дисплей выбора передач трансмиссии
- 155 Блок магнитного ключа зажигания
- 156 Переключатель блокирующего магнита
- 157 Переключатель режима трансмиссии
- 158 Переключатель блокирующего магнита селектора трансмиссии
- 159 Переключатель kickdown- режима
- 160 Соленоидный клапан
- 161 Блокировка электромагнитного клапана трансмиссии
- 162 Датчик входного сигнала трансмиссии
- 163 Датчик выходного сигнала трансмиссии
- 164 Датчик температуры масла
