Цветовая маркировка проводки
- Bl Голубой
- Br коричневый
- Ge Желтый
- Gr Серый
- Gn Зеленый
- Or Оранжевый
- Pu Пурпурный
- Ro Красный
- Sw Черный
- Vi Фиолетовый
- Ws Белый

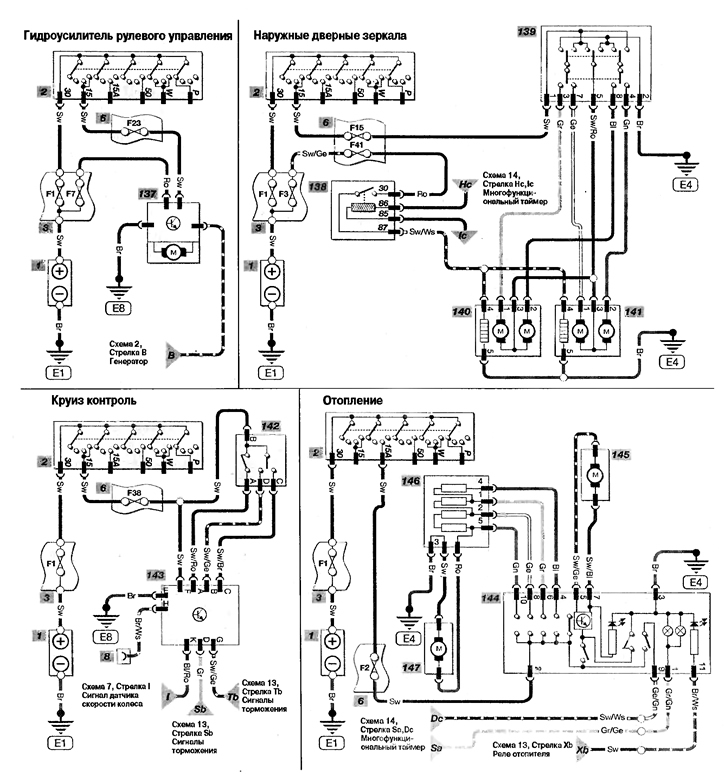

Обозначения на схеме
- 1 Батарея
- 2 Выключатель зажигания
- 3 Блок предохранителей моторного отсека
- 6 Основной блок предохранителей
- 8 Диагностический разъем
- 137 Привод гидроусилителя рулевого управления
- 138 Реле обогревателя зеркала
- 139 Выключатель электропривода зеркала
- 140 Наружное зеркало со стороны водителя
- 141 Наружное зеркало со стороны пассажира
- 142 Выключатель круиз контроля
- 143 Блок управления круиз контроля
- 144 Блок управления отопителя
- 145 Привод разделительной заслонки
- 116 Сопротивление двигателя вентилятора отопителя
- 147 Двигатель вентилятора отопителя
