Цветовая маркировка проводки
- Bl Голубой
- Br коричневый
- Ge Желтый
- Gr Серый
- Gn Зеленый
- Or Оранжевый
- Pu Пурпурный
- Ro Красный
- Sw Черный
- Vi Фиолетовый
- Ws Белый

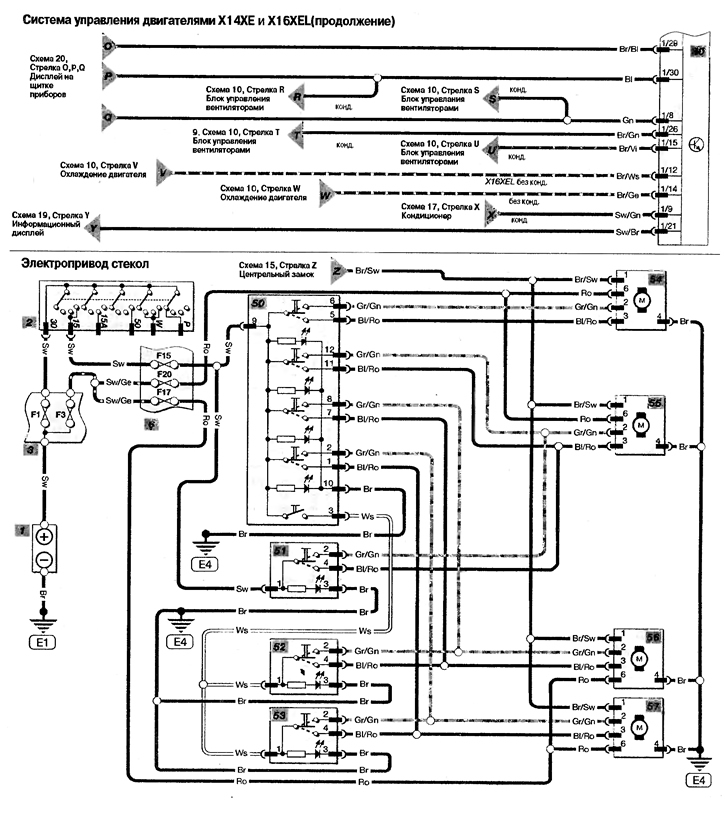

Обозначения на схеме
- 1 Батарея
- 2 Выключатель зажигания
- 3 Блок предохранителей моторного отсека
- 6 Главный блок предохранителей
- 30 Блок управления Multec
- 50 Модуль выключателя электропривода окон водителя
- 51 Модуль выключателя электропривода окон пассажира
- 52 Выключатель электропривода левого заднего окна
- 53 Выключатель электропривода правого заднего окна
- 54 Двигатель электропривода окна со стороны водителя
- 55 Двигатель электропривода окна со стороны пассажира
- 56 Двигатель электропривода левого заднего окна
- 57 Двигатель электропривода правого заднего окна
Внимание:
префикс 1/ = Многоконтактный разъем Х53
префикс 2/ = Многоконтактный разъем Х54
