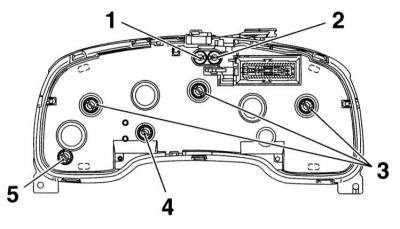

1 — Контрольная лампа включения дальнего света (12В/1.1Вт)
2 — Контрольная лампа противотуманного освещения (12В/1.1Вт)
3 — Лампы подсветки приборов (12В/1.5Вт)
4 — Светодиод подсветки (12В/1.5Вт)
5 — Контрольная лампа указателей поворота прицепа (12В/1.1Вт)

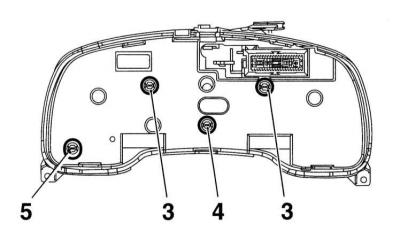

Комбинация приборов – вид сзади (модели без тахометра)
3 — Лампы подсветки приборов (12В/1.5Вт)
4 — Светодиод подсветки (12В/1.5Вт)
5 — Контрольная лампа указателей поворота прицепа (12В/1.1Вт)

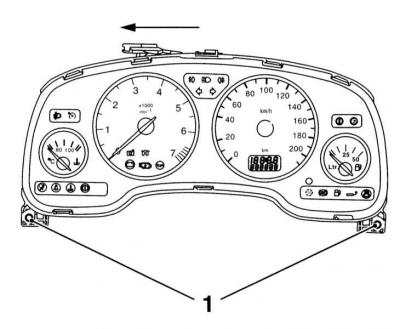

Винты крепления и рычаг верхнего фиксатора комбинации приборов
1 — Винты крепления
1. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).
2. Выверните крепежные винты и снимите верхнюю секцию кожуха рулевой колонки (см. Главу Подвеска и рулевое управление), - доступ к винтам открывается после удаления заглушек.
3. Выверните крепежный винт и снимите рукоятку с рычага управления положением рулевой колонки.
4. Выверните крепежные винты и снимите нижнюю секцию кожуха рулевой колонки (см. Главу Подвеска и рулевое управление).

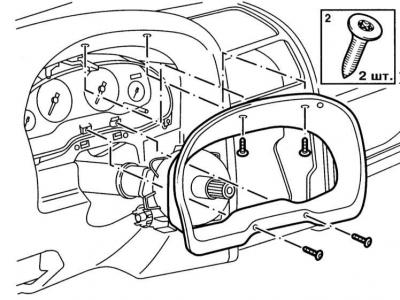

5. На моделях Astra снимите заглушки, выверните крепежные винты и снимите с панели приборов облицовочную накладку приборного щитка.
6. На моделях Zafira снимите выключатель управления функционированием наружных осветительных приборов (см. Снятие и установка выключателей), снимите радио (см. Проверка исправности функционирования и восстановительный ремонт обогревателя заднего стекла), аккуратно извлеките из панели приборов дефлектор бокового воздуховода, затем выверните крепежные винты и снимите накладку приборного щитка, по мере необходимости отсоединяя электропроводку. Обратите внимание, что внутренний винт выворачивается сквозь решетку дефлектора (см. Главу Кузов).

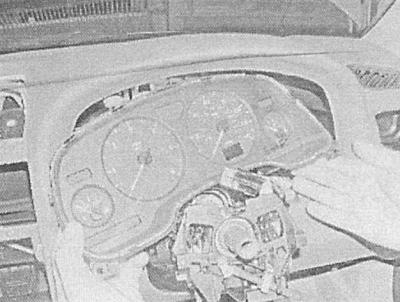

7. На моделях Astra отдайте нижние крепежные винты. Снимите верхнее крепление, сдвинув рычаг, извлеките сборку комбинации из панели приборов и отсоедините от нее электропроводку (см. иллюстрации Комбинация приборов – вид сзади (модели с тахометром) , Комбинация приборов – вид сзади (модели без тахометра) и Винты крепления и рычаг верхнего фиксатора комбинации приборов).
8. Установка производится в обратном порядке. В завершение проверьте исправность функционирования соответствующих ламп и переключателей.
