Электронный блок управления

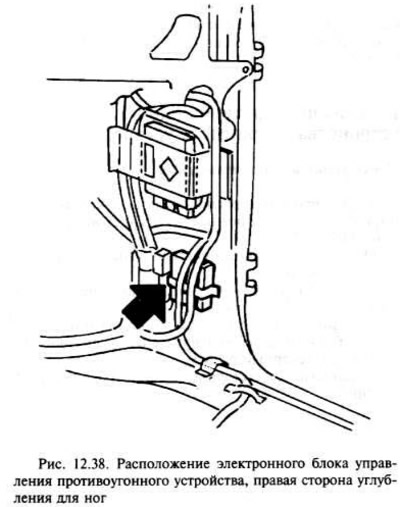

Блок управления расположен за боковой облицовкой у правостороннего углубления для ног (рис. 12.37, 12.38).

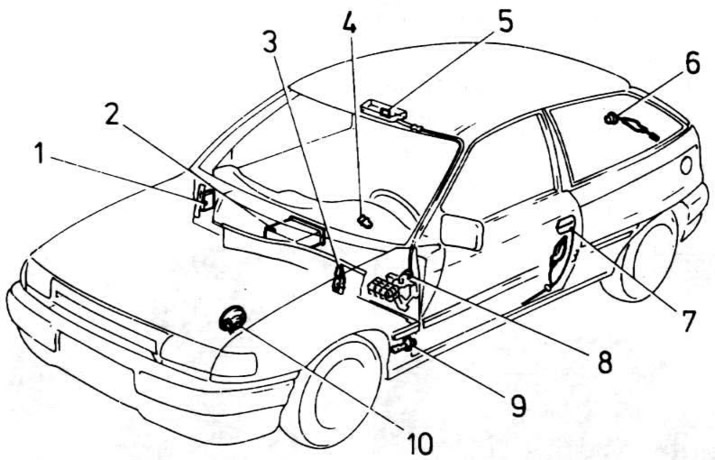

Рис. 12.37. Противоугонное устройство:
I — электронный блок управления; 2 — датчик радио/кассетного устройства; 3 — выключатель капота; 4 — выключатель зажигания; 5 — светодиод и подсветка; 6 — выключатель задней двери/крышки багажника; 7 — выключатель дверного замка; 8 — реле (отсоединяет стартер); 9 — выключатель подсветки; 10 — звуковой сигнал
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите боковую облицовочную панель углубления для ног (см. главу 11).
(Материал скопирован с этого портала: Opelbook.ru)
Отверните две пластмассовых гайки, затем выньте блок управления из углубления для ног, отсоединив штекерный разъем.
Установка осуществляется в порядке, обратном снятию.
Сигнализатор открытия капота
Отсоедините отрицательный вывод аккумуляторной батареи.

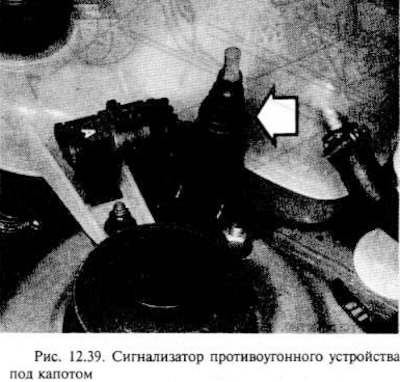

С помощью отвертки осторожно освободите зажим и снимите сигнализатор с кронштейна, расположенного на головке стойки подвески (рис. 12.39).
Отсоедините штекерный разъем и снимите прибор.
Установка осуществляется в порядке, обратном снятию.
Звуковой сигнал

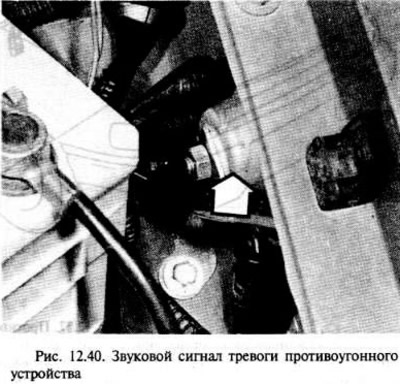

Звуковой сигнал расположен с левой стороны внутренней панели переднего крыла рядом с аккумуляторной батареей (рис. 12.40).
Отсоедините отрицательный вывод аккумуляторной батареи, затем отсоедините провод от звукового сигнала противоугонного устройства.
Отверните гайку и снимите звуковой сигнал с кронштейна. Или же отверните крепежный болт и снимите кронштейн вместе со звуковым сигналом.
Установка ведется в порядке, обратном снятию.
