Привод механизма переключения передач — снятие, ремонт и установка

Выполнение операции необходимо во время, снятия коробки передач, а также если есть необходимость замены пластиковых втулок привода механизма при их износе.

Для выполнения работы потребуется съемник стопорных колец (для ремонта привода).

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Включаем нейтральную передачу.

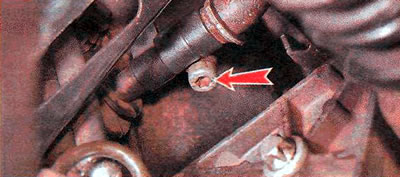

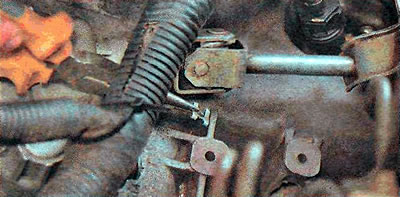

3. Помечаем взаимное положение тяги и привода механизма переключения передач (если не планируется замена рычага привода) и ключом TORX Т50 выворачиваем стяжной болт хомута.

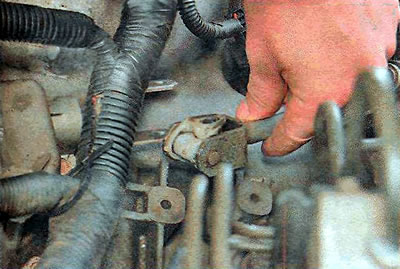

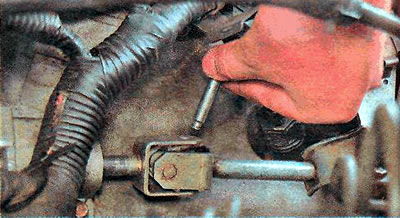

4. Отсоединяем тягу от привода.

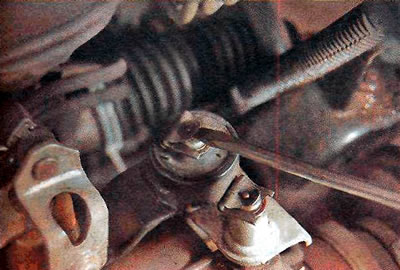

5. Снимаем пружинный зажим оси механизма переключения передач.



6. Извлекаем ось механизма переключения передач.




7. Отсоединяем привод от механизма переключения передач.

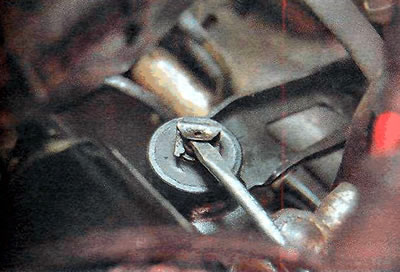

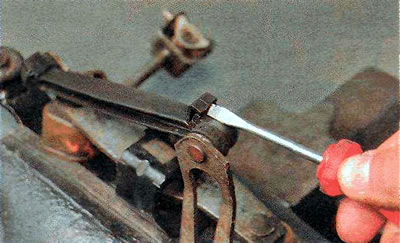

8. При помощи шлицевой отвертки снимаем фиксатор правого крепления кронштейна привода механизма переключения передач.



9. Аналогичным образом снимаем фиксатор левого крепления.



10. Снимаем привод механизма переключения передач в сборе с кронштейном.

Ремонт

Дальнейшие операции необходимы для ремонта привода механизма переключения. При этом выполняйте только те операции, которые необходимы для замены изношенных или поврежденных элементов непосредственно в Вашем случае. Неисправность элементов определяется наличием механических повреждений и наличием люфта в соединениях рычагов привода механизма переключения передач.

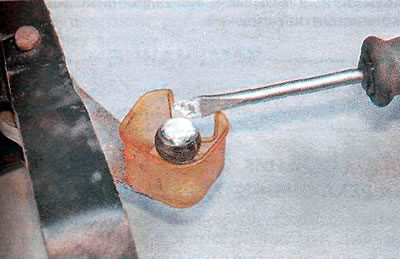

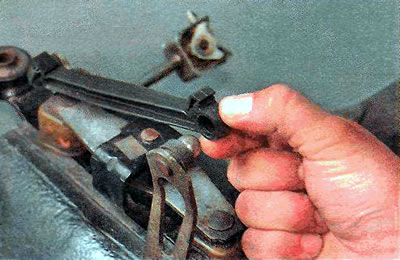

1. Для замены тяги привода механизма переключения передач, подцепив отверткой раскрываем фиксатор...



...и отсоединяем тягу от шарового шарнира.



2. Аналогичным образом отсоединяем второй конец тяги.



3. Если необходимо, снимаем уплотнительные кольца тяги.

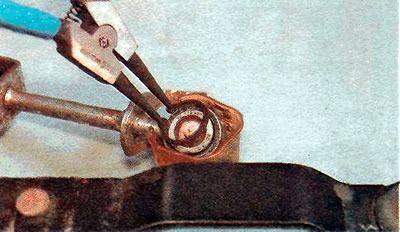

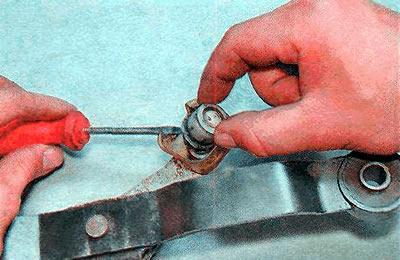

4. Для замены втулок рычагов тяги привода и механизма переключения передач съемником разжимаем и снимаем стопорное кольцо.

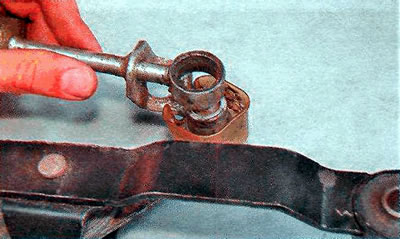

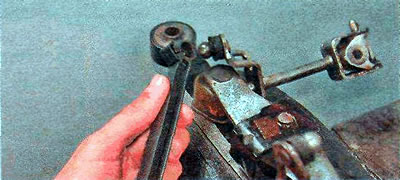

5. Снимаем рычаг тяги привода (аналогичным образом снимаем рычаг механизма переключения передач).

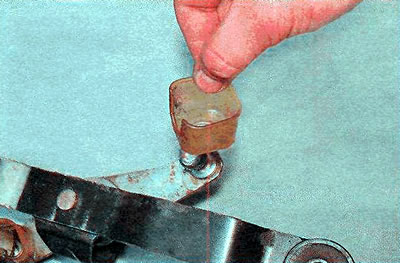

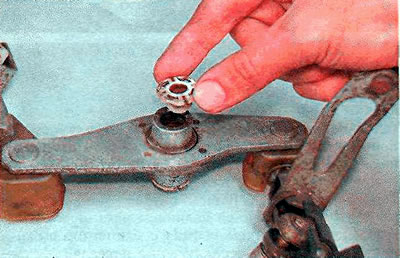

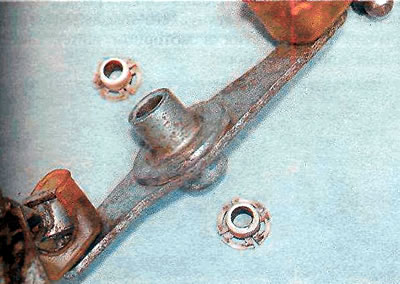

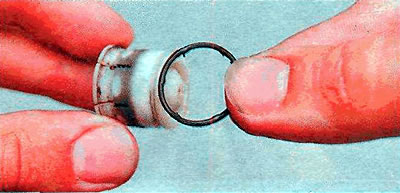

6. Извлекаем пластиковую втулку.



7. При необходимости снимаем с нее уплотнительное кольцо.




8. При необходимости снимаем защитный элемент втулки рычага.

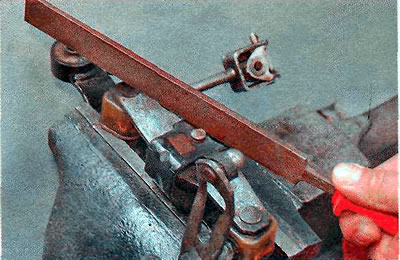

9. Для замены втулки промежуточного рычага напильником стачиваем развальцованную часть...

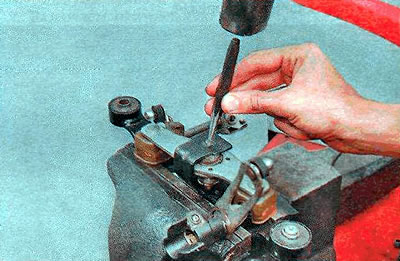

...и выбиваем ось из кронштейна.

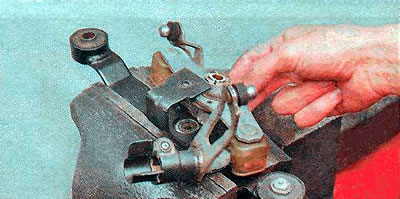

10. Извлекаем из кронштейна привод механизма переключения передач.



11. Потянув вверх...



...извлекаем втулки промежуточного рычага.



12. Сборку производим в обратной последовательнее. На шарнирные соединения наносим белую литиевую смазку.

Установка

Устанавливаем детали в обратной последовательности. При соединении штока и привода механизма переключения передач совмещаем сделанные при снятии метки и затягиваем хомут. Если производилась замена деталей, необходимо провести регулировку рычага привода механизма переключения передач (см. ниже, «Рычаг привода механизма переключения передач — замена и регулировка»).
