Цветовая идентификация предохранителей по номинальной силе тока
| Предохранители малого размера | Предохранители большого размера | ||
| Цвет предохранителя | Сила тока | Цвет предохранителя | Сила тока |
| Фиолетовый | ЗА | Зеленый | 30 А |
| Бежевый | 5 А | Красный | 40 А |
| Коричневый | 7,5 А | Синий | 60 А |
| Красный | 10 А | ||
| Синий | 15 А | ||
| Желтый | 20 А | ||
| Прозрачный | 25 А | ||
| Зеленый | 30 А | ||
Замечание: Кроме цветовой маркировки номинальная сила тока предохранителя указана на его обратной стороне.
Размещение предохранителей в монтажных блоках
Замечание: Некоторые электрические цепи могут быть защищены несколькими предохранителями.
Размещение предохранителей в монтажном блоке панели приборов
Монтажный блок предохранителей панели приборов
| № | Защищаемый контур | Номинальная сила тока |
| 1 | Информационно-развлекательная система | 20 А |
| 2 | Система обогрева, вентиляции, кондиционирования салона (HVAC) | 7.5 А |
| 3 | Верхний люк | 20 А |
| 4 | - | - |
| 5 | Блок управления электрооборудованием двери | 7.5 А |
| 6 | Стоп-сигналы | 7.5 А |
| 7 | Блок управления электрооборудованием салона | 30 А |
| 8 | Блок управления электрооборудованием передней пассажирской двери | 30 А |
| 9 | Центральное устройство управления | 7.5 А |
| 10 | Блок управления на рулевой колонке | 7.5 А |
| 11 | Диагностический разъем | 5 А |
| 12 | Устройство защиты аккумулятора от перегрузки | 15 А |
| 13 | - | - |
| 14 | - | - |
| 15 | Блок управления электрооборудованием водительской двери | 30 А |
| 16 | - | - |
| 17 | Комбинация приборов/информационный дисплей | 15 А |
| 18 | Кондиционер | 7.5 А |
| 19 | - | - |
| 20 | Датчик ESP | 7.5 А |
| 21 | Телематика | 7.5 А |
| 22 | Прикуриватель | 30 А |
| 23 | Система обогрева, вентиляции салона, климатконтроль (HVAC) | 30 А 40 А |
| 24 | - | - |
| 25 | Система обогрева/кондиционер | 7.5 А |
| 26 | Комбинация приборов/информационный дисплей | 7.5 А |
| 27 | - | - |

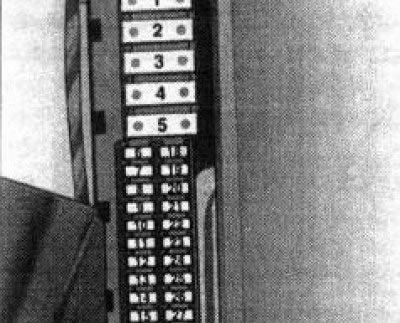

Размещение предохранителей в монтажном блоке багажного отделения
Монтажный блок предохранителей багажного отделения
| № | Защищаемый контур | Номинальна; сила тока |
| 1 | - | - |
| 2 | - | - |
| 3 | Электропривод передних сидений | 40 А |
| 4 | Обогрев заднего стекла | 40 А |
| 5 | Электропривод передних сидений | 40 А |
| 6 | Электропривод управления стеклоподъемниками | 30 А |
| 7 | Электропривод управления стеклоподъемниками | 30 А |
| 8 | Обогрев заднего правого сиденья | 15 А |
| 9 | Звуковой сигнал/противоугонная сигнализация | 15 А |
| 10 | Топливный насос | 20 А |
| 11 | Клемма 30 | 25 А |
| 12 | Обогрев заднего левого сиденья | 15 А |
| 13 | Тягово-сцепное устройство | 20 А |
| 14 | Стеклоочиститель заднего стекла | 15 А |
| 15 | Обогрев переднего левого сиденья | 15 А |
| 16 | Обогрев переднего правого сиденья | 15 А |
| 17 | - | - |
| 18 | - | - |
| 19 | Крышка лючка топливного бака | 7.5 А |
| 20 | - | - |
| 21 | - | - |
| 22 | Датчик объема противоугонной сигнализации | 5 А |
| 23 | Датчик разбитого стекла противоугонной сигнализации | 7,5 А |
| 24 | Клемма 30 | 25 А |
| 25 | - | - |
| 26 | - | - |
| 27 | Система опознавания занятости сиденья/датчик дождя/кондиционер | 5 А |
| 28 | Система помощи при парковке | 7.5 А |
| 29 | - | - |
Размещение предохранителей в монтажном блоке в двигательном отсеке
Подкапотный монтажный блок предохранителей
| N9 | Защищаемый контур | Номинальная сила тока |
| 1 | Модуль ЕСМ/ТСМ | 20 А |
| 2 | Стартер | 25 А |
| 3 | Звуковой сигнал | 20 А |
| 4 | Кондиционер/климат-контроль | 10 А |
| 5 | Омыватели стекол | 15 А |
| 6 | - | - |
| 7 | Центральное устройство управления/ESP/TC | 15 А |
| 8 | Фары | 10 А |
| 9 | Обогрев сопел омывателей | 7.5 А |
| 10 | - | - |
| 11 | Очистители стекол | 30 А |
| 12 | Очистители стекол | 30 А |
| 13 | Центральное устройство управления/ESP/TC | 7.5 А |
| 14 | Омыватели фар | 30 А |
| 15 | Лямбда-зонд | 10 А |
| 16 | ABS | 7.5 А |
| 17 | - | - |
| 18 | - | - |
| 19 | Регулирование угла наклона фар | 5 А |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | Система обогрева/вентиляции салона автомобиля во время стоянки | 20 А |
| 24 | Клемма 30 | 30 А |
| 25 | Клемма 30 | 30 А |
| 26 | - | - |
| 27 | - | - |
| 28 | Блок управления электрооборудованием задка | 60 А |
| 29 | ABS | 40 А |
| 30 | Блок управления электрооборудованием задка | 60 А |
| 31 | Блок управления электрооборудованием салона | 60 А |
| 32 | ABS | 40 А |
| 33 | Блок управления электрооборудованием салона | 60 А |
| 34 | Блок управления электрооборудованием задка | 60 А |
| 35 | Вентилятор системы охлаждения 1) | 30 А 40 А |
| 36 | Вентилятор системы охлаждения 211 | 20 А 30 А |
| 37 | - | - |
| 38 | - | - |
1) Номинальная сила тока зависит от установленного оборудования и мощности двигателя
Реле
Салонный монтажный блок
| № | Рабочий контур | Обозначение реле |
| 1 | Клемма 15а | К2_Х129 |
| 2 | Клемма 15 | КЗХ129 |
| 3 | Вентиляция салона | К4_Х129 |
| 4 | Вентиляция салона | К5Х129 |

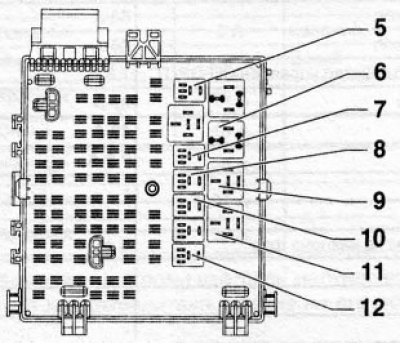

Размещение реле в монтажном блоке багажного отделения
| № | Рабочий контур | Обозначение реле |
| 5 | Очиститель заднего стекла | К2 Х97 |
| 6 | Клемма 15 | К1 Х97 |
| 7 | Обогрев заднего левого сиденья | К5Х97 |
| 8 | Обогрев заднего правого сиденья | Кб Х97 |
| 9 | Обогрев заднего стекла | К7 Х97 |
| 10 | Звуковой сигнал/противоугонная сигнализация | К4_Х97 |
| 11 | Топливный насос | КЗ Х97 |
| 12 | Единый замок/крышка лючка топливного бака | К8Х97 |
А. Размещение реле в подкапотном монтажном блоке
Подкапотный монтажный блок А
| № | Рабочий контур | Обозначение реле |
| 13 | Компрессор К/В | К11 Х125 |
| 14 | Модуль ЕСМ | К12 Х125 |
| 15 | Стартер | К1 Х125 |
| 16 | Передние стеклоочистители (включение/выключение) | К6Х125 |
| 17 | Клемма 15 | КЗХ125 |
| 18 | Передние стеклоочистители (медленно/быстро) | К5Х125 |
| 19 | Насос омывателя/фары | К7_Х125 |

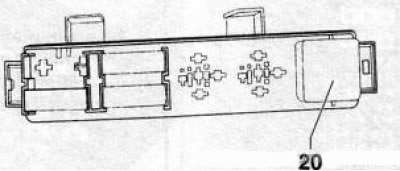

В. Размещение реле в подкапотном монтажном блоке
[Текст скопирован с веб-портала: opelbook.ru]
Подкапотный монтажный блок В
| № | Рабочий контур | Обозначение реле |
| 20 | Обогрев фильтра | К1_Х161 |
