Вимикач вентилятора обігрівача
2. Вимикач вентилятора утримується пружинними виступами, які слід натиснути за допомогою леза ножа, вставленого за гніздом вимикача, одночасно витягуючи вимикач з панелі.
3. Якщо при витягуванні вимикача ви зустрічаєтеся зі складнощами, можна використовувати альтернативний метод, що полягає в знятті панелі перемикачів, після того, як будуть відвернуті шурупи кріплення (див. фото 21.3).

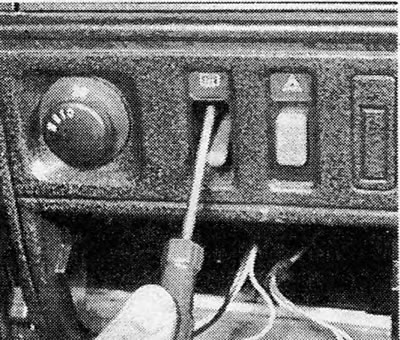

Фото 21.3 Відвертання кріпильного шурупа панелі перемикачів
4. Від'єднайте штекер вимикача.
Вимикач обігріву заднього скла
5. Доступ до цього перемикача можна отримати після відвертання шурупів панелі, а потім витягування панелі з приладової дошки (див. фото 21.5). Вимикач фар

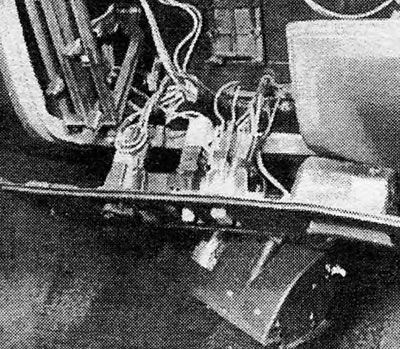

Фото 21.5 Кріпильна панель та перемикачі вентилятора обігрівача/обігріву заднього скла/аварійної сигналізації
6. Пружинні виступи, які утримують вимикач, слід натиснути, вставляючи лезо за гніздо перемикача, а потім вимикач витягується з панелі, поки не стане можливим від'єднати його електропроводку.
7. В порядку альтернативи можна зняти всю панель перемикачів після відвертання шурупів кріплення (див. фото 21.7). Зняття панелі перемикачів також забезпечує доступ до вимикача підсвічування приладів, встановлений на деяких моделях.

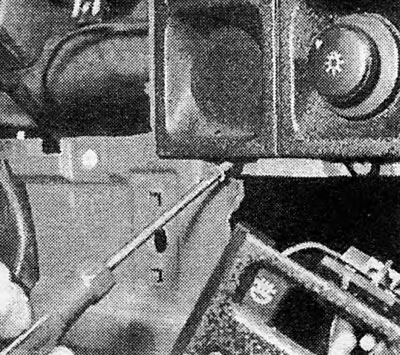

Фото 21.7 Шуруп панелі вимикача освітлення
Вимикач аварійних миготливих ламп
8. Доступ до цього вимикача виходить таким же чином, як описано для вимикача обігріву заднього скла.
Перемикачі рульової колонки
9. Викрутіть кріпильні шурупи і зніміть нижній кожух з верхньої частини кермової колонки.
10. Зніміть верхній кожух. Повинно виявитися можливим зняти колонку через гніздо кермового замка, проте, якщо це важко, можна спочатку зняти цей замок шляхом натискання на його плунжер яким-небудь тонким стрижнем. Ключ запалення повинен бути в положенні "1".
11. Натисніть на утримуючі виступи вимикача і витягніть його назовні досить далеко, щоб можна було від'єднати штекер електропроводки. Зніміть вимикач (див. фото 21.11 А та В).

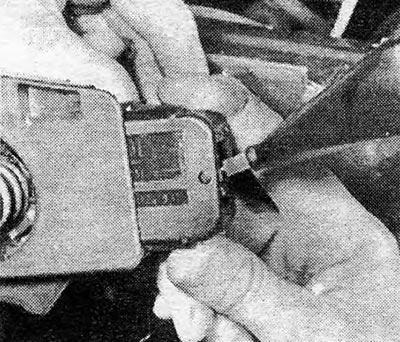

Фото 21.11А Натискання на утримуючі виступи перемикача на рульовій колонці

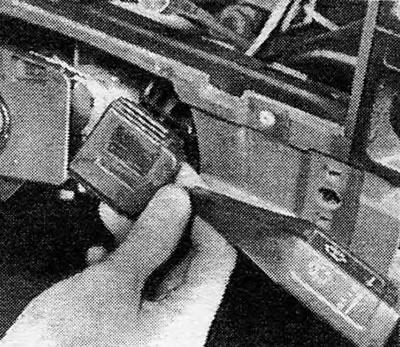

Фото 21.11В Зняття перемикача рульової колонки
Вимикач лампочок підсвічування салону
12. Він розташований у стійці дверей та відноситься до плунжерного типу.
13. Для того, щоб зняти перемикач, відверніть фіксуючий шуруп і витягніть його зі стійки (див. фото 21.13).

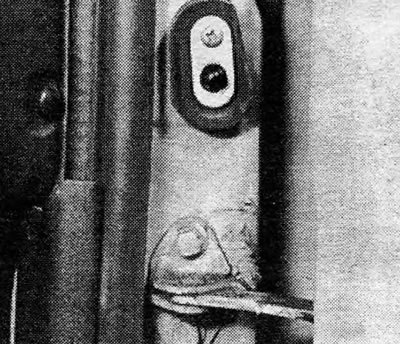

Фото 21.13 Вимикач освітлення салону
14. Якщо вам необхідно зовсім зняти цей вимикач, прикріпіть його електропроводку до стійки дверей липкою стрічкою, щоб ця електропроводка не заповзла всередину стійки.
15. Перед встановленням вимикача на місце змастіть його частини, що рухаються, вазеліном для запобігання корозії.
Вимикач заднього протитуманного ліхтаря
16. Доступ до цього вимикача та інших, що примикають до нього, найкраще отримати після відвертання фіксуючих шурупів та витягування вей панелі перемикачів з приладової дошки (див. фото 21.16). Дістатися двох фіксуючих шурупів можна після зняття зліва пластмасової декоративної пластини.

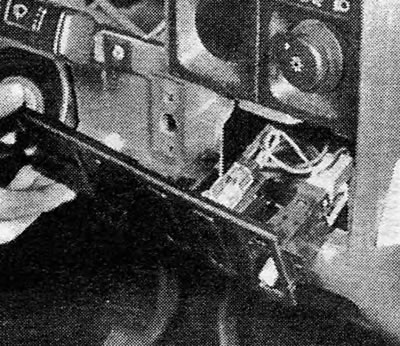

Фото 21.16 Панель вимикача заднього протитуманного ліхтаря
17. Штекери електропроводки і вимикачі потім можуть бути вивільнені після натискання на виступи пружинних затискачів.
Вимикач підсвічування багажного відділення (Estate)
18. Зніміть внутрішню панель задніх дверей (див. Розділ 11, Розділ 15).
19. Натисніть на плунжер вимикача та від'єднайте електропроводку від задньої частини вимикача. Шляхом натискання витягніть корпус вимикача із задніх дверей (див. фото 21.19).

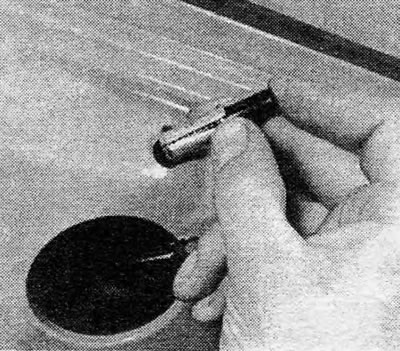

Фото 21.19 Зняття вимикача підсвічування багажного відділення (Estate)
Вимикачі електричного механізму склопідйомника
20. Якщо встановлено такий механізм, перемикачі розташовані на верхній частині центральної консолі.
21. Щоб зняти їх, просто витягніть необхідний перемикач з місця, потім підніміть його, щоб можна було від'єднати його електропроводку (див. фото 21.21А).

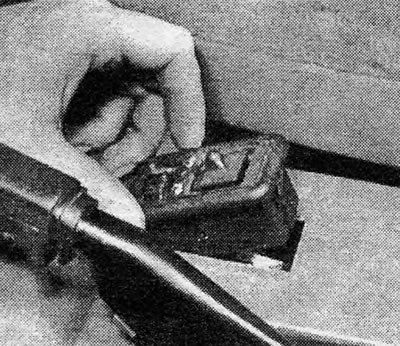

Фото 21.21А Зняття перемикача електрорегулятора положення зовнішнього дзеркала заднього виду

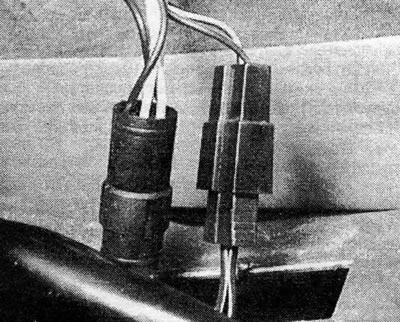

Фото 21.21В Електропроводка перемикача електрорегулятора положення зовнішнього дзеркала заднього виду
Вимикач електрорегулятора положення зовнішнього дзеркала заднього виду
22. Доступ до цього перемикача виходить так само, як описано для перемикачів електричного механізму склопідйомника.
Усі вимикачі
23. Установка на місце провадиться виконанням вищеописаних дій зі зняття у зворотному порядку; перед встановленням перевірте, чи вимикач функціонує належним чином. Вимикачі, які утримуються пружинними виступами просто вставляються на своє місце.

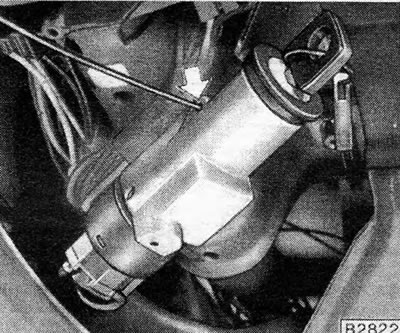

Малюнок 12.15. Вивільнення циліндра замку запалювання. Стрілка вказує на положення тонкого стрижня, що натискає на плунжер

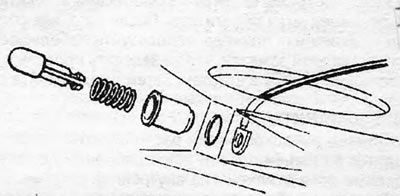

Малюнок 12.16. Вимикач підсвічування багажного відділення - Estate

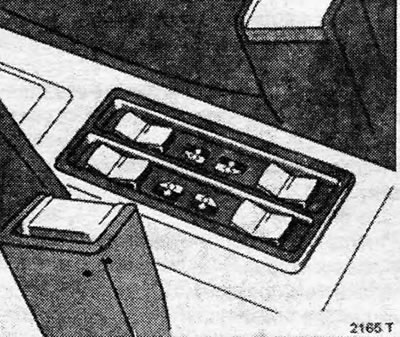

Малюнок 12.17. Перемикачі електричного склопідйомника
