Оглавление: Снятие ⬇ Установка ⬇
Снятие
1. Снимите поворотный кулак.
2. Снимите ступицу с помощью приспособлений А и В (рис. 6.13).

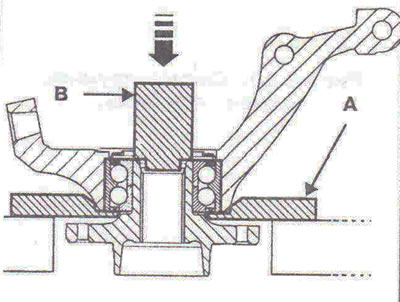

Рис. 6.13. Снимите ступицу с помощью приспособлений А и В.
Источник находится на онлайн-сайте (OpelBook)
3. Снимите подшипник ступицы с помощью приспособлений В, С и D (рис. 6.14).

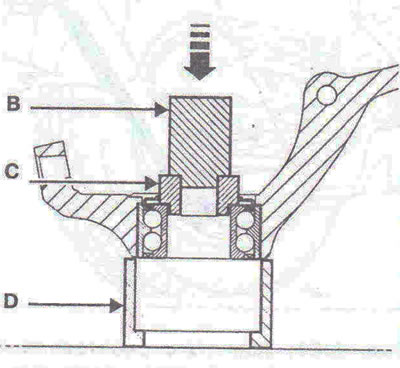

Рис. 6.14. Снимите подшипник ступицы с помощью приспособлений В, С и D.
Установка
4. Запрессуйте подшипник ступицы в поворотный кулак с помощью приспособлений D, Е и F, при этом сигнальный зубчатый диск мишени колесного датчика ABS должен быть обращен внутрь поворотного кулака (рис. 6.15).

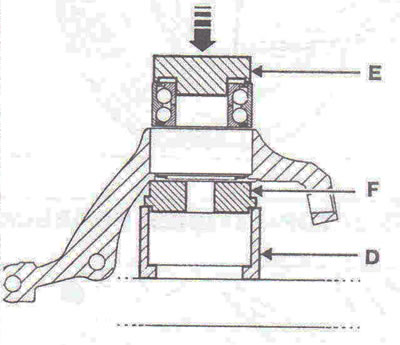

Рис. 6.15. Запрессуйте подшипник ступицы в поворотный кулак с помощью приспособлений D, Е и F.
Примечание. Обратите внимание на то, чтобы правильно расположить кронштейн колесного датчика ABS (А = 48° ±5° к горизонтальной оси) (рис. 6.16).

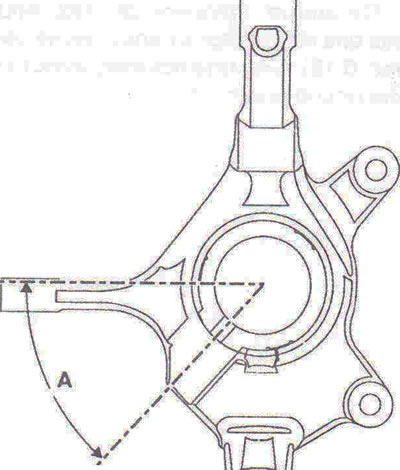

Рис. 6.16. Обратите внимание на то, чтобы правильно расположить кронштейн колесного датчика ABS (А = 48° ±5° к горизонтальной оси).
5. Установите ступицу с помощью приспособлений В, С и D и установите поворотный кулак (рис. 6.17).

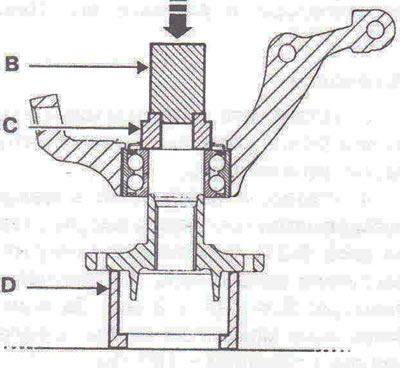

Рис. 6.17. Установите ступицу с помощью приспособлений В, С и D и установите поворотный кулак.
