Зонирование жгутов электропроводки автомобиля (Opel Insignia A)

            0

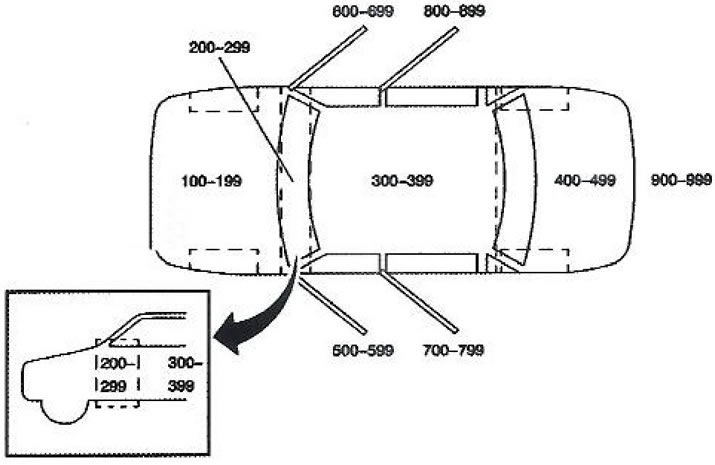

Все точки массы, линейные разъемы, колодки и штекеры имеют идентификационные номера, соответствующие их расположению на автомобиле. Принцип нумерации приведен в таблице ниже.

Все точки массы, линейные разъемы, колодки и штекеры имеют идентификационные номера,…


Номер идентификацииЗона
100-199Моторный отсек - всё, что находится спереди от приборной панели. Примечание: 001-099 также может использоваться для обозначения компонентов моторного отсека, но лишь в том случае, если позиции 100-199 уже используются.
200-299В пределах области приборной панели
300-399Пассажирский салон - от приборной панели до задних колесных арок.
400-499Багажный отсек - от задних колесных арок до крайней задней точки автомобиля.
500-599В пределах левой передней двери
600-699В пределах правой передней двери
700-799В пределах левой задней двери
800-899В пределах правой задней двери
900-999В пределах крышки или двери багажника
